구조적 상태 모니터링을 위한 Kingmach 진동 와이어 센서

SHM에서 진동선 센서가 측정하는 것

진동 와이어 센서는 기계적 변화를 인장된 와이어의 공진 주파수 변화로 변환합니다. 호환 가능한 판독값은 와이어를 자극하고, 응답을 감지하고, 교정 계수를 적용하여 변형률, 압력, 하중 또는 기타 엔지니어링 값을 계산합니다. 주파수는 측정된 양이므로 일반적인 케이블 저항 변화는 낮은 수준의 저항이나 전압 신호에 미칠 수 있는 것보다 결과에 미치는 영향이 적습니다. 케이블 연속성, 차폐, 습기 보호 및 판독 호환성은 여전히 ​​중요합니다.

감지 메커니즘에 대한 자세한 설명은 다음을 검토하세요. 진동 와이어 스트레인 게이지 작동 방식. 엔지니어링 이점은 고주파 동적 응답보다 안정성과 긴 케이블 경로가 더 중요한 느린 장기 모니터링에서 가장 강력합니다. 진동 와이어 센서는 빠른 진동, 대규모 전역 이동 또는 유연한 풀 와이어, 광학 또는 위성 기반 측정 경로가 필요한 형상에는 자동으로 올바른 선택이 아닙니다.

RFQ 전 용어 확인

모든 주파수 출력 또는 디지털 변위 장비에 대한 일반적인 이름으로 "진동 와이어"를 사용하지 마십시오. Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT 및 JMDL-32XXAT 모델은 유도 주파수 변조 원리를 사용합니다. JMDL-52XXADT는 2개의 결합 유도 코일을 사용하고, JMLS-22XXADT는 저항 변환 및 디지털 통신 기능이 있는 와이어 로프 메커니즘을 사용하며, JMBD-1050은 GNSS 포지셔닝을 사용합니다. 올바른 용어는 일치하지 않는 판독 채널, 배선 가정 및 교정 절차를 방지합니다.

모델을 선택하기 전에 측정 체인 구축

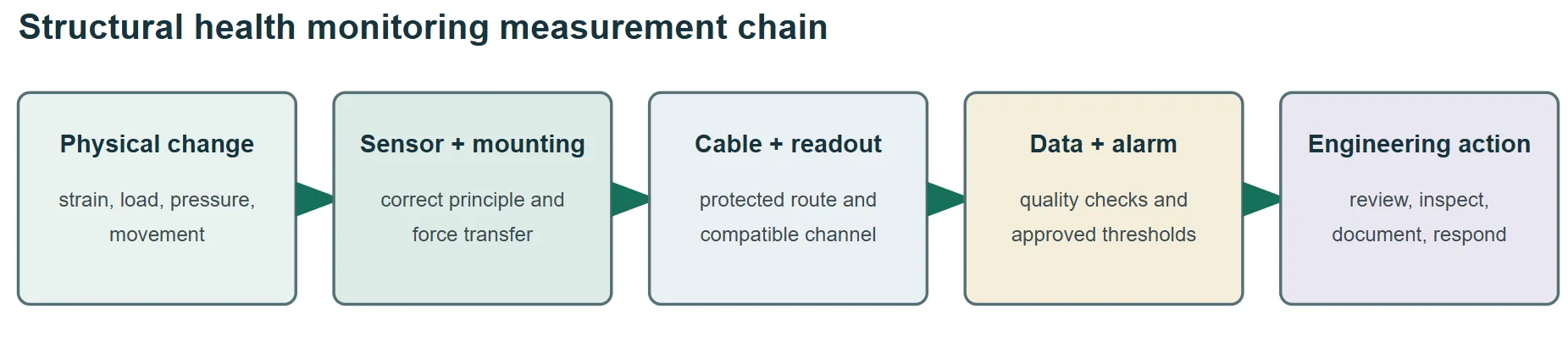

센서는 SHM 시스템의 한 계층입니다. 측정 지점, 장착 하드웨어, 보호된 케이블 경로, 판독 또는 로거, 통신 링크, 소프트웨어, 경보 임계값 및 응답 절차가 하나의 체인으로 작동해야 합니다. 매우 안정적인 센서는 불안정한 앵커, 손상된 케이블, 호환되지 않는 채널, 열악한 온도 해석 또는 엔지니어링 기반이 없는 경보 임계값을 수정할 수 없습니다.



• 센서 제품군을 선택하기 전에 엔지니어링 질문과 물리적 변수를 정의하십시오.
• 범위, 분해능, 반복성, 온도 동작 및 샘플링 속도가 경보 결정을 뒷받침하는지 확인하십시오.
• 장착, 케이블 보호, 접지, 서지 보호, 판독 채널, 통신, 데이터 저장 및 유지 관리 액세스를 지정합니다.
• 기준 판독값, 임계값 승인, 경보 검토, 검사 및 데이터 보존에 대한 책임을 할당합니다.

견적에 속하는 선택 기준

8가지 움직임 모니터링 옵션과 적합한 위치

Kingmach's에는 다음 8가지 옵션이 나타납니다. 변위 변환기 범위. SHM 내의 다양한 움직임 문제를 해결하지만 하나의 진동 와이어 센서의 8가지 버전이 아닙니다. 모델을 대체품으로 취급하기 전에 감지 원리, 측정 경로, 설치 방법, 출력 및 유지 관리 요구 사항을 비교하십시오.

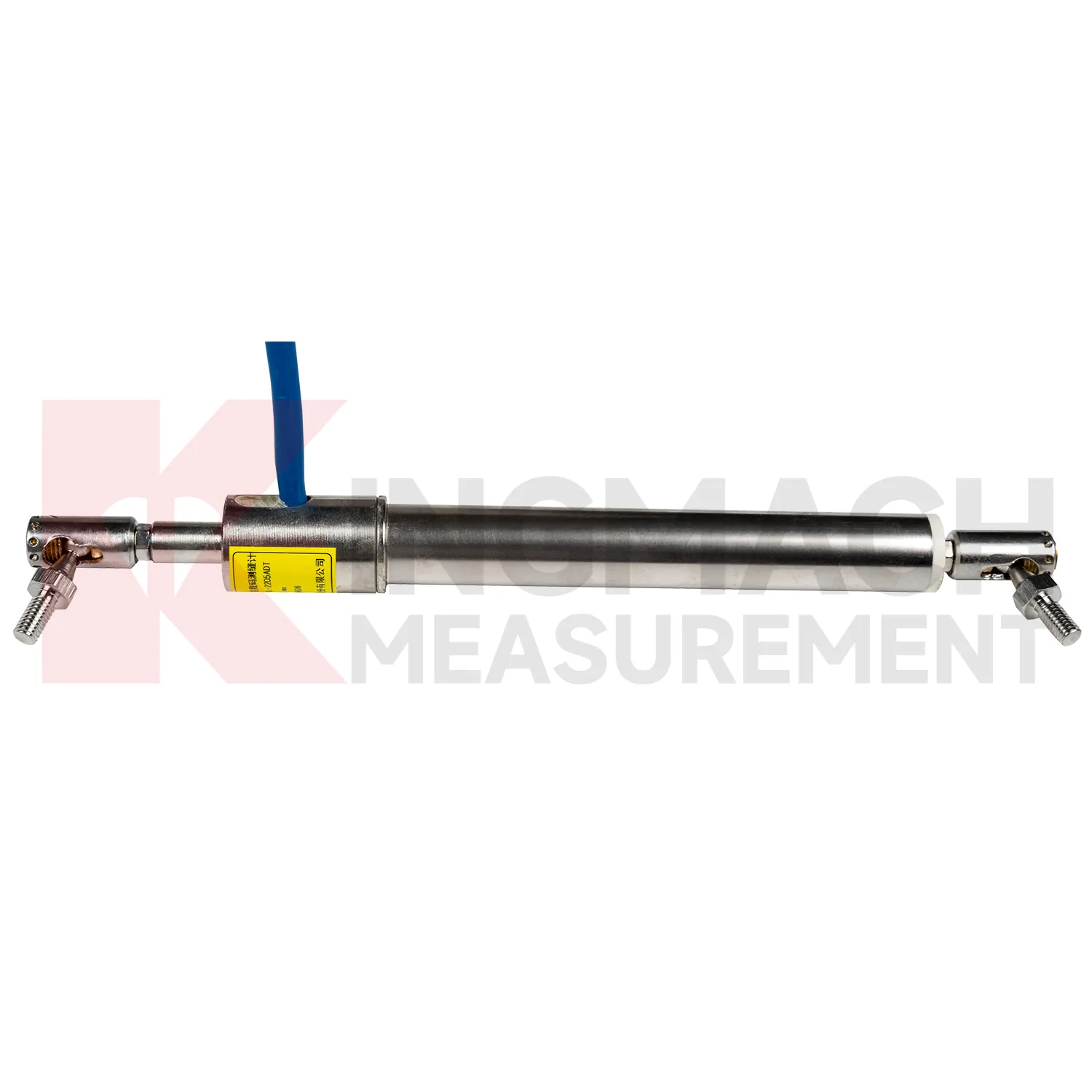

1. 스마트 크랙 게이지 : JMDL-22XXAT

사용 JMDL-22XXAT 스마트 크랙 게이지 공학적 변수가 균열, 줄눈 또는 확장 줄눈에 걸친 폭의 변화인 경우. 표준 범위 옵션을 통해 구매자는 일반적인 이동을 허용하지 않고 예상되는 움직임과 일치시킬 수 있습니다. 장착 형상은 손상되거나 느슨한 재료 외부에 앵커를 유지하면서 개구부를 게이지로 직접 전달해야 합니다. 영점 판독값은 온도, 설치 조건 및 관련 도면 참조와 함께 기록되어야 합니다.

Egongyan 철도 전용 교량 프로젝트는 더 넓은 교량 모니터링 시스템 내에서 스마트 균열 게이지를 사용하여 균열 데이터를 하중, 처짐, 변형 및 환경 측정으로 해석해야 하는 이유를 보여줍니다. 일반적인 실수는 계절적 움직임이나 설치 오프셋을 허용하지 않고 겉보기 정밀도를 위해 가장 작은 범위를 선택하는 것입니다. 또 다른 하나는 이동 축을 정의하지 않고 불규칙한 균열을 가로질러 장착하는 것입니다. 정확한 범위, 정확도, 온도 옵션, 케이블 길이, 장착 액세서리, 교정 기록 및 호환 가능한 판독값에 대해 문의하세요. 0을 재설정할 수 있는 사람과 재설정이 모니터링 기록에 기록되는 방법을 정의합니다.

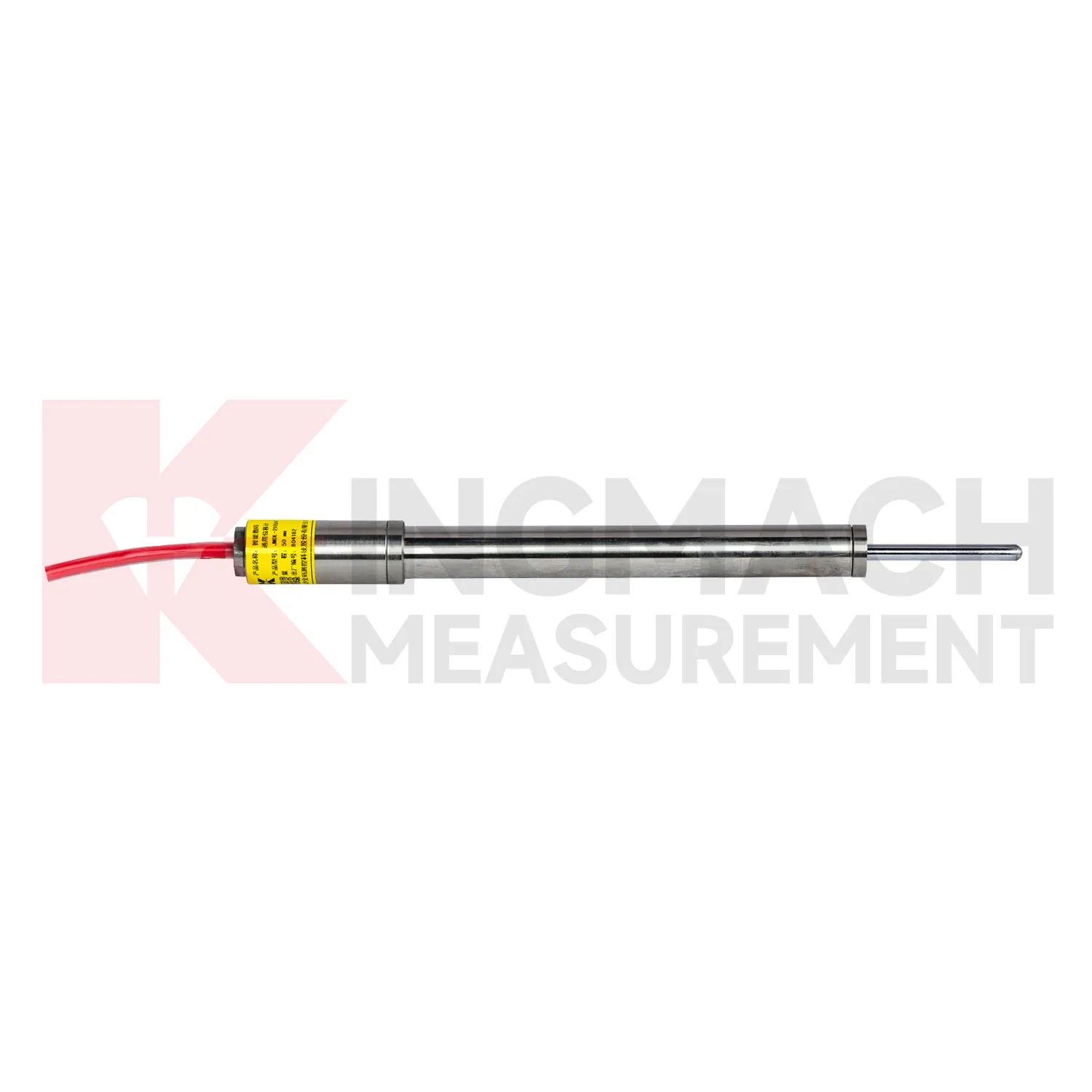

2. 범용 변위계 : JMDL-21XXAT

그만큼 JMDL-21XXAT 범용 변위계 측정 방향이 명확할 때 두 구조 구성 요소 사이의 직접적인 상대 이동을 맞춥니다. 일반적인 작업에는 확장 관절 이동, 로컬 지지 변위 및 정의된 인터페이스를 통한 상대 이동이 포함됩니다. 유도 주파수 변조 아키텍처와 디지털 기능은 주파수가 내부 측정 프로세스에 관련되어 있음에도 불구하고 기존 진동 와이어 센서와 다른 기술입니다.

주문하기 전에 고정점, 이동점, 예상 방향, 초기 확장 및 전체 이동 범위를 그립니다. 회전이나 ​​횡방향 움직임이 로드나 브래킷에 측면 하중을 가할 수 있는지 확인하십시오. 일반적인 오류는 이동 경로가 곡선이거나 너무 길거나 접근할 수 없거나 불안정한 재료를 참조할 때 범용 게이지를 보편적인 대답으로 취급하는 것입니다. 이러한 경우 유연한 와이어 로프, 다중 지점, 기반암, 광학 또는 GNSS 방법이 질문에 보다 안정적으로 답할 수 있습니다. 기준 판독값이 승인되기 전에 치수가 지정된 장착 도면이 필요하고 설치된 초기 위치를 확인하십시오.

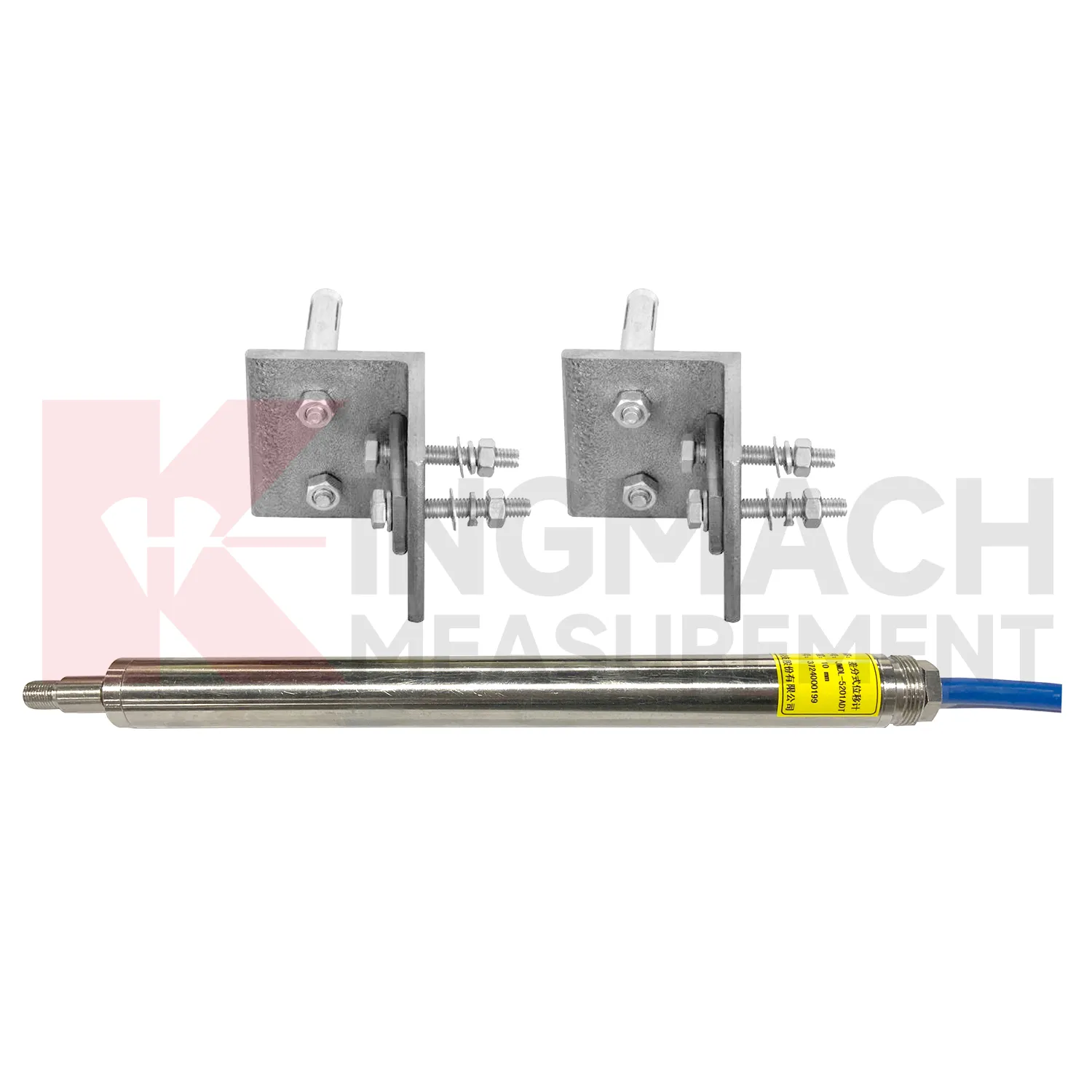

3. 차동변위계 : JMDL-52XXADT

다음을 선택하세요. JMDL-52XXADT 차동 변위 측정기 결정이 관절, 세그먼트 또는 인터페이스를 통한 상대적인 움직임과 같은 두 지점 간의 움직임 차이에 따라 달라지는 경우. 두 개의 결합된 유도 코일은 로드가 움직일 때 반대 방향으로 반응합니다. 차등 계산은 온도 관련 영향을 포함하여 일반적인 환경 영향을 줄이기 위한 것입니다. 이 작동 원리를 진동 와이어로 설명해서는 안 됩니다.

기준점은 측정의 일부입니다. 앵커 중 하나가 독립적으로 움직이는 경우 출력은 설치된 형상에 대해서는 정확하지만 엔지니어링 해석에 대해서는 정확하지 않을 수 있습니다. 설치 도면에 브래킷 강성, 정렬, 초기 위치, 열 이동, 접근 및 케이블 보호를 포함합니다. 일반적인 오류는 프로젝트에 실제로 절대 위치나 장거리 이동이 필요할 때 차동 게이지를 사용하는 것입니다. 알람을 정의하기 전에 기준 좌표계와 예상 부호 규칙을 확인하십시오. 시운전 중에 양방향으로 제어된 움직임을 적용하고 신호, 복귀 및 채널 매핑을 확인하십시오.

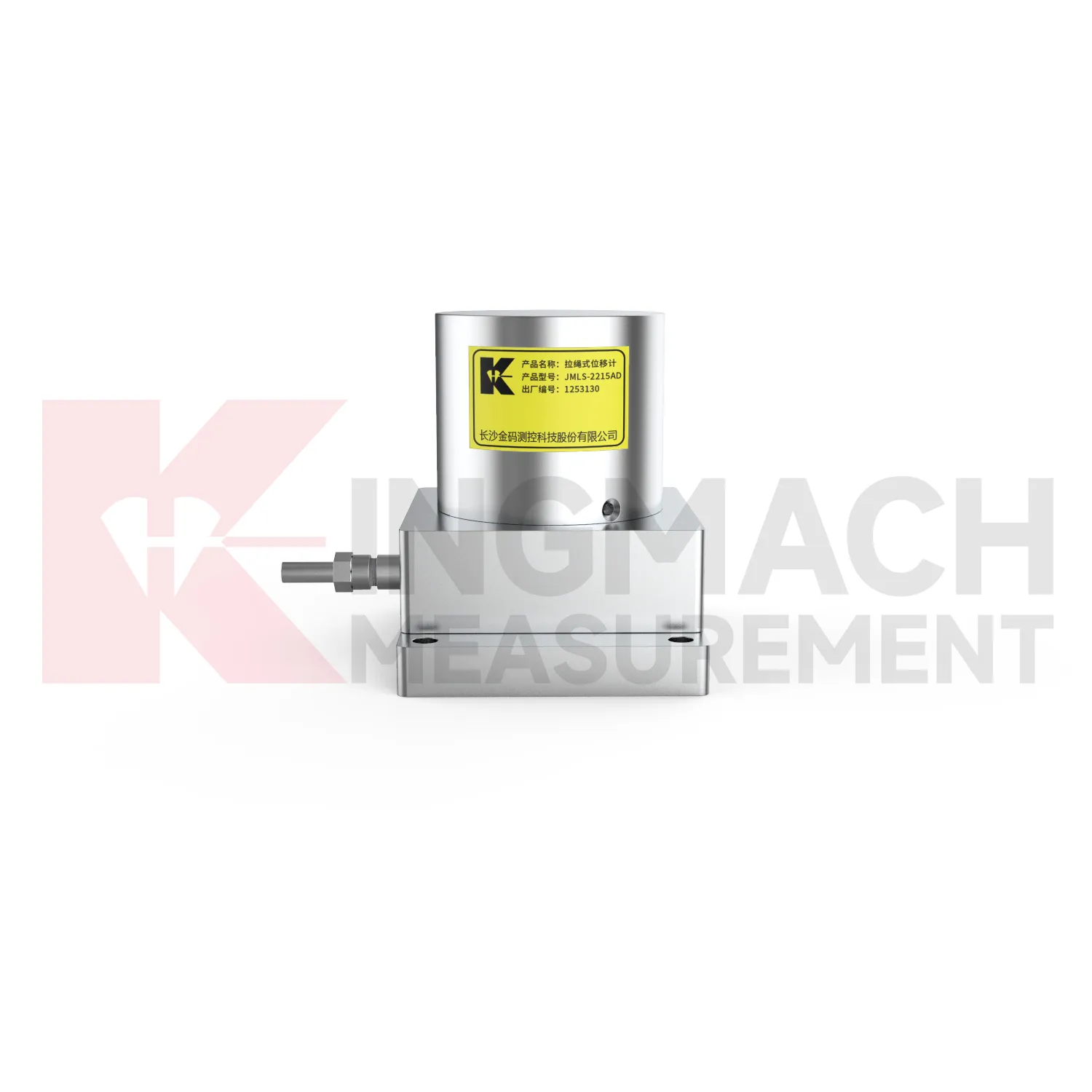

4. 와이어로프 변위 센서 : JMLS-22XXADT

그만큼 JMLS-22XXADT 와이어 로프 변위 센서 스풀 및 회전 감지 메커니즘을 통해 케이블 연장 또는 수축을 변환합니다. 이동 거리가 더 크거나 견고한 측정 막대가 사용 가능한 경로를 따라갈 수 없는 경우에 유용합니다. RS485 통신은 호환되는 획득 시스템에 대한 연결을 단순화할 수 있지만 기계적 케이블 경로는 여전히 주요 설치 문제로 남아 있습니다.

• 케이블을 의도한 움직임에 맞게 정렬하고 마모, 걸림, 얼음, 잔해 및 우발적인 충격으로부터 케이블을 보호하십시오.
• 수축력, 앵커 강도, 사용 가능한 이동, 굽힘 형상, 인클로저 밀봉, 프로토콜 설정 및 검사를 위한 접근을 확인합니다.
• 전체 공칭 이동을 설계 이동으로 사용하지 마십시오. 예비 설치 및 기상이변 마진.

흔히 저지르는 실수는 케이블 메커니즘을 무시하고 전자적 해상도에만 초점을 맞추는 것입니다. 정렬이 잘못되었거나 경로가 보호되지 않으면 디지털 출력으로 수정할 수 없는 마찰, 느슨함 또는 손상이 발생할 수 있습니다. 보호 인클로저를 닫기 전에 전체 예상 이동을 통해 당기는 방향과 후퇴 동작을 확인하십시오.

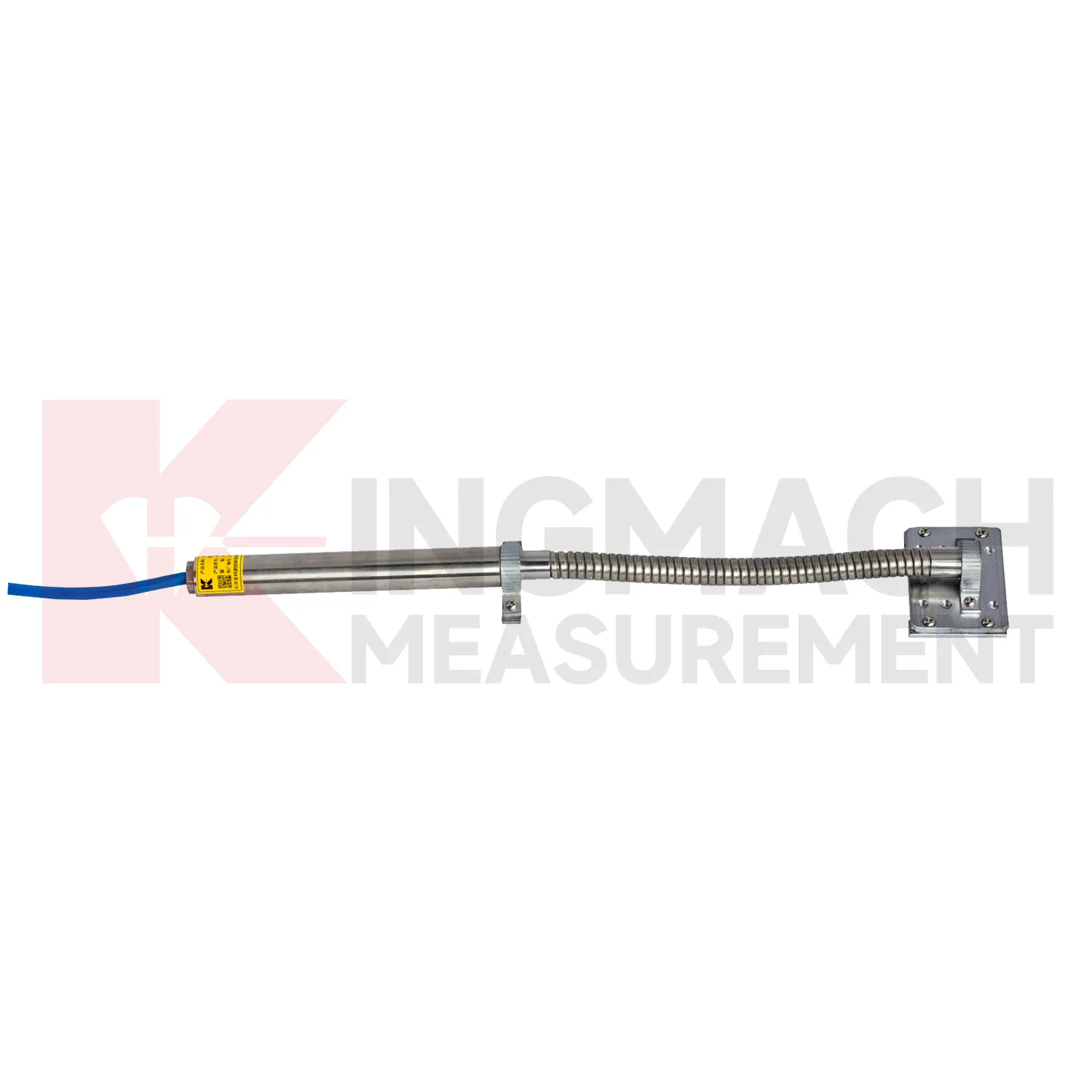

5. 유연한 변위 측정기: JMDL-24XXAT

사용 JMDL-24XXAT 유연한 변위 측정기 감지 요소가 깨끗한 직선 간격에 걸쳐 있지 않고 지오그리드 또는 다른 내장 보강재로 변형되어야 하는 경우. 유연한 확장은 재료의 움직임을 따르는 반면, 내부 유도 주파수 변조 감지 배열은 로드와 코일 사이의 슬라이딩 접촉을 방지합니다. 이로 인해 모델은 견고한 표면 게이지가 측정 경로를 왜곡하는 강화된 토양, 노반, 경사 및 기초 응용 분야와 관련이 있습니다.

설치 계획에는 센서 방향, 보강재 부착, 충진 배치 중 보호, 케이블 출구, 압축 하중, 초기 판독값, 측정된 연장과 엔지니어링 변형 사이의 관계가 포함되어야 합니다. 일반적인 오류는 유연한 막대를 기계적으로 파괴할 수 없는 것으로 취급하는 것입니다. 건설 장비, 날카로운 굽힘, 부착 불량 또는 통제되지 않은 충전 배치로 인해 조립품이 손상되거나 재료에서 분리될 수 있습니다. 매립 전에 설치 방법 설명과 홀드 포인트 검사가 필요합니다. 나중에 데이터를 검토하여 설치된 형상을 확인할 수 있도록 부착물과 케이블 경로를 사진으로 찍습니다.

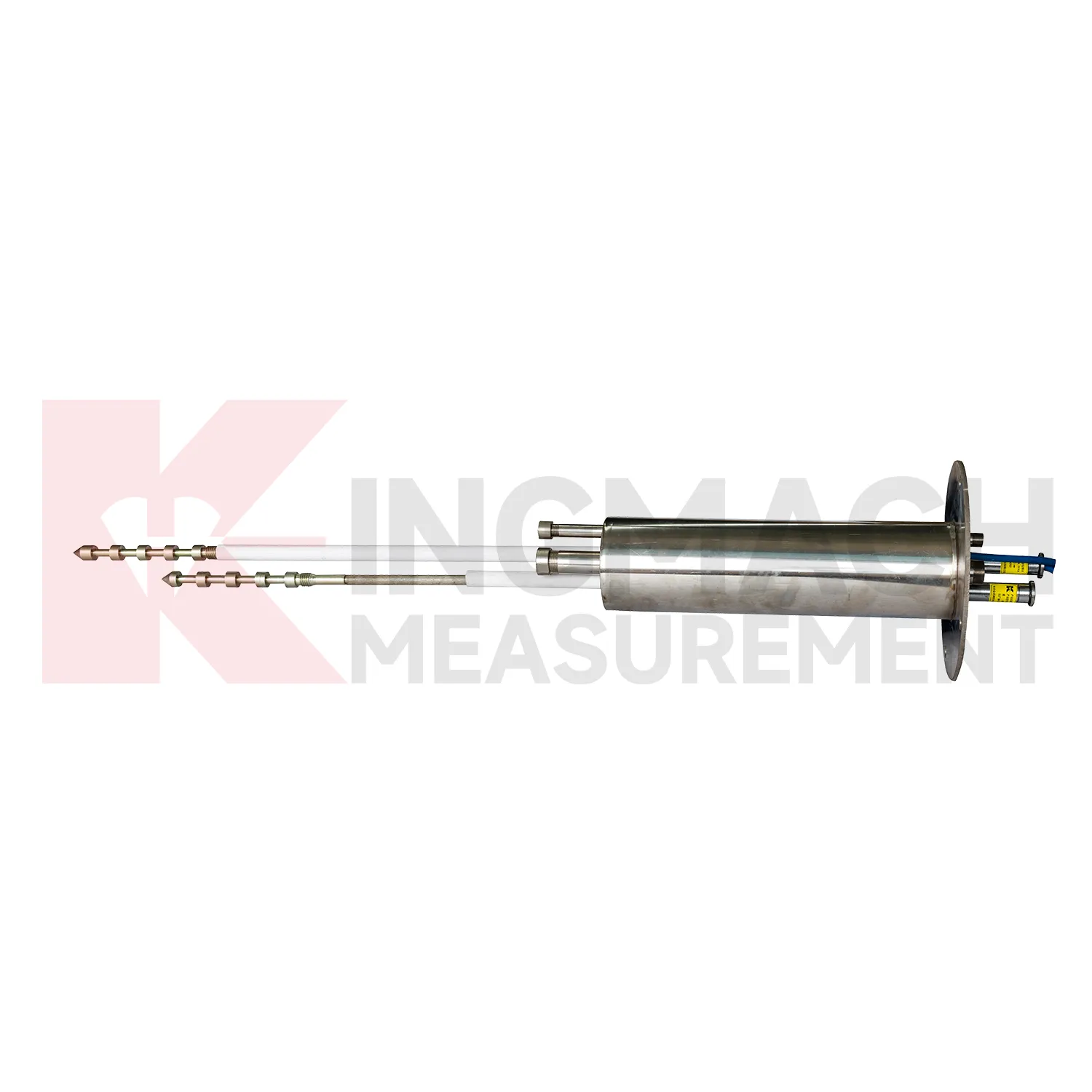

6. 다점 변위계: JMDL-31XXAT

그만큼 JMDL-31XXAT 다점 변위계 주변 암석, 경사면, 기초 구덩이 또는 터널 지반의 여러 깊이에서 움직임을 분리합니다. 다양한 깊이에 설치된 앵커는 로드와 보호 튜브를 통해 개별 변위 게이지에 연결됩니다. 점을 비교하면 엔지니어가 얕은 변형과 더 깊은 움직임을 구별하는 데 도움이 됩니다. 이는 활성 영역의 위치가 불확실할 때 표면을 판독하는 것보다 더 많은 정보를 제공합니다.

설계 팀은 시추공 깊이와 직경, 3~5지점 레이아웃, 앵커 깊이, 지질학, 그라우트, 로드 길이, 헤드 보호, 케이블 라우팅, 설치 순서 및 기본 절차를 지정해야 합니다. 일반적인 실수는 지층, 불연속성, 굴착 단계 또는 예상 전단 영역을 참조하지 않고 동일한 점 간격을 선택하는 것입니다. 또 다른 위험은 그라우트나 로드 설치로 인해 지점 간에 의도하지 않은 결합이 발생하는 것입니다. 시추공 설계 및 설치 기록을 장비 사양의 일부로 취급하십시오. 로거 채널 맵과 일치하도록 최종 깊이 일정과 설치된 지점 식별이 필요합니다.

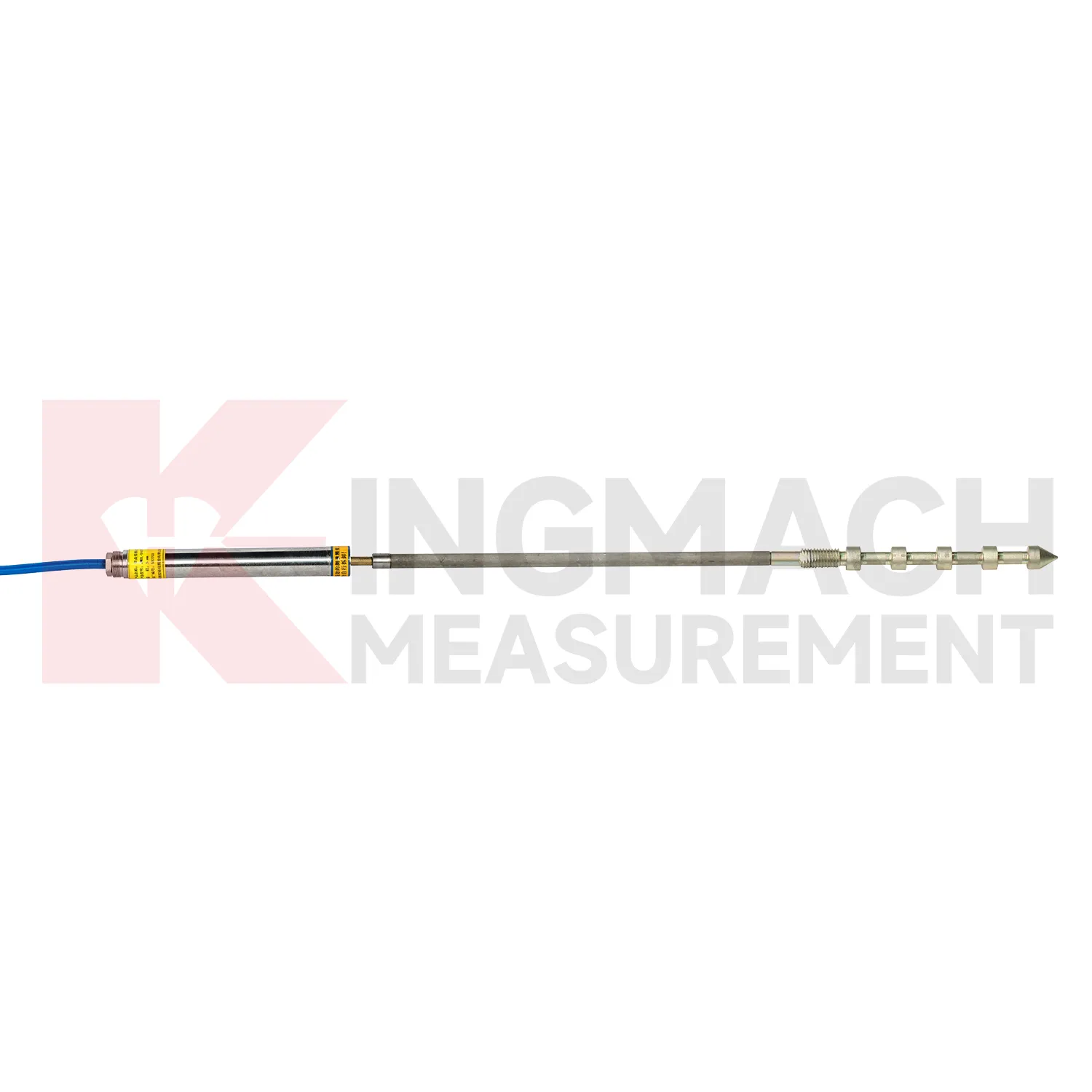

7. 단일점 기반암변위계 : JMDL-32XXAT

그만큼 JMDL-32XXAT 단일 지점 기반암 변위 측정기 표면 또는 구조 참조와 하나의 깊은 앵커 사이의 움직임을 측정합니다. 엔지니어가 의미 있고 안정적인 기준 깊이를 식별할 수 있는 경우 터널 암석 변형, 댐 기초 이동, 경사 이동 또는 기초 피트 응용 분야에 적합합니다. 장비는 변위 센서, 로드, 앵커, 보호 파이프 및 헤드 어셈블리를 결합하므로 시추공 및 앵커 설계가 결과에 직접적인 영향을 미칩니다.

더 깊은 것이 자동으로 안정을 의미한다고 가정하지 마십시오. 앵커 깊이를 선택하기 전에 지질학, 풍화, 절리, 지하수, 굴착 영향 및 예상 변형 영역을 검토하십시오. 단일 지점은 앵커 위에서 움직임이 어떻게 분산되는지 보여줄 수 없습니다. 깊이 프로파일링이 필요한 경우 다중점 시스템을 사용합니다. 가장 일반적인 오류는 왜 그것이 허용 가능한 참조인지 문서화하지 않고 깊은 앵커를 "기반"이라고 부르는 것입니다. 승인 문서에 시추공 기록, 그라우팅 기록, 설치 길이 및 기준선 판독값을 포함합니다. 참조 안정성이 여전히 불확실한 경우 검증을 위해 독립적인 조사나 다른 측정 지점을 추가하십시오.

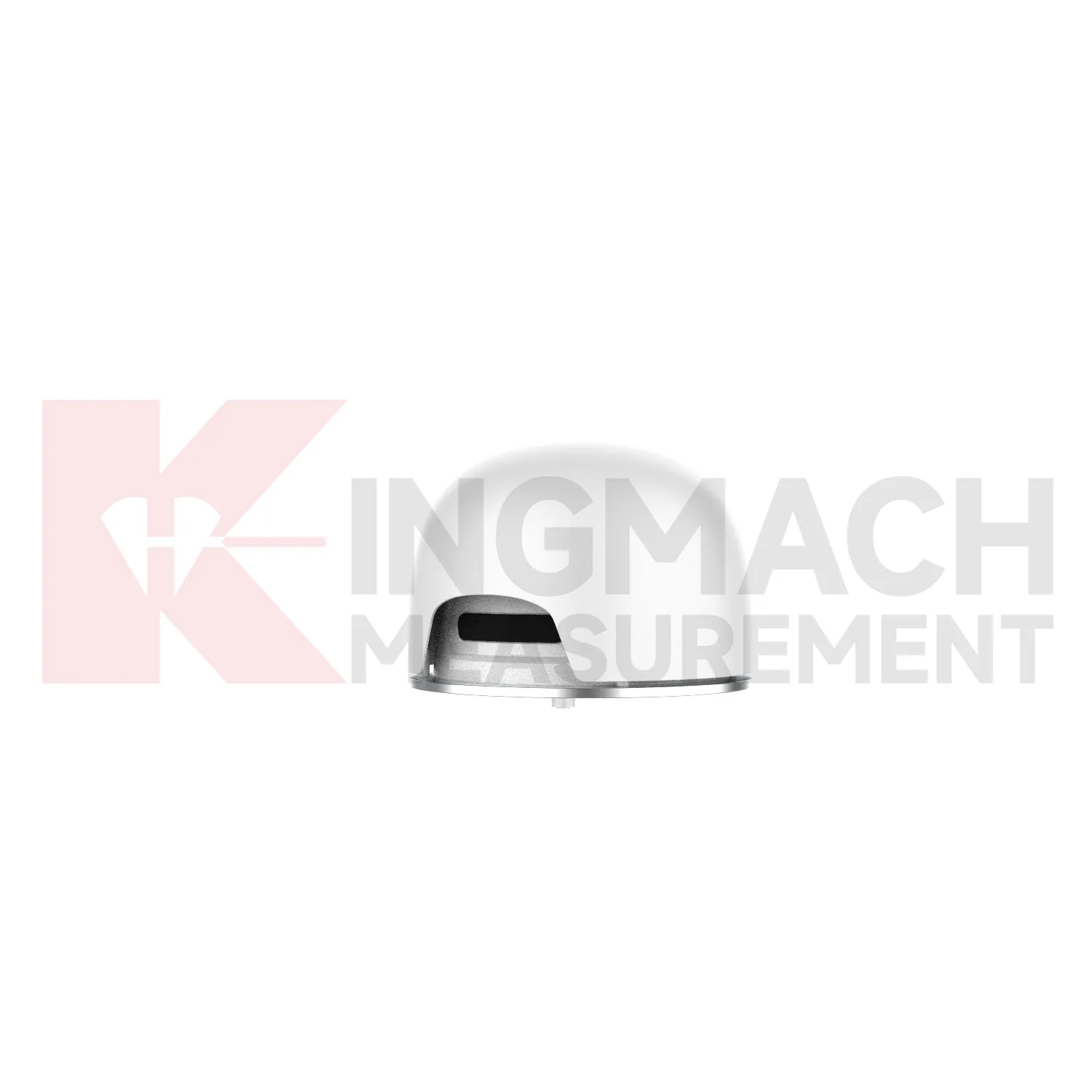

8. GNSS 변위 모니터링: JMBD-1050

사용 JMBD-1050 GNSS 모니터링 장치 개방형 교량, 경사면, 댐, 광산, 철도 또는 대형 구조물 전반에 걸쳐 수평 및 수직 위치 변경에 사용됩니다. GNSS는 국부적인 균열 개방이나 로드 이동이 아닌 전체 위치를 측정합니다. 시스템에는 적합한 위치 결정 아키텍처, 장착 기념물, 전원 공급 장치, 통신 및 데이터 처리 방법이 필요합니다. 이는 로컬 접촉 센서에 적합하지 않은 이동 규모와 거리를 포괄할 수 있습니다.

조달 전에 위성 가시성, 다중 경로 위험, 안테나 위치, 참조 또는 수정 방법, 좌표계, 샘플링 간격, 전력 자율성, 통신 범위, 낙뢰 보호 및 변위 벡터 필터링 및 경보 방법을 검토하십시오. 일반적인 오류는 반사 구조물이나 장애물이 있는 하늘 근처에 GNSS를 설치하고 개방형 사이트와 동일한 데이터 품질을 기대하는 것입니다. GNSS와 로컬 센서는 함께 작동하는 경우가 많습니다. GNSS는 전체 움직임을 추적하고 균열 게이지 또는 심층 장비는 로컬 변형 메커니즘을 식별합니다. 설치 전 승인 계획에 하늘 전망 및 통신 조사를 포함합니다.

검증된 프로젝트 증거 및 구매자가 배워야 할 사항

명명된 프로젝트 참조는 시스템 범위를 명확히 하는 경우에만 유용합니다. 아래 검증된 세 가지 사례는 단일 모델의 성공 주장이 아닌 다중 센서 모니터링을 보여줍니다. 이를 사용하여 프로젝트 RFQ에 속하는 변수, 획득 아키텍처 및 현장 위험을 구성합니다.

교량 : 어공안 철도 전용교

그만큼 Egongyan 철도 전용 교량 모니터링 프로젝트 충칭에서는 스마트 균열 게이지를 케이블 힘, 편향, 변형, 진동 및 환경 장비와 결합했습니다. 조달의 경우 이는 모든 구조적 반응을 설명하기 위해 균열 게이지를 요청해서는 안 된다는 것을 의미합니다. 온도, 교통 관련 동작, 케이블 힘, 편향 및 균열 추세를 시간에 맞춰 정렬하고 검토하는 방법을 정의합니다.

터널: Yuping-Panzhou 고속도로

그만큼 Yuping-Panzhou 고속도로 모니터링 프로젝트 Guizhou에서는 터널 침하, 수렴, 균열 및 구조적 변형을 다루었습니다. 장비 구성에는 스마트 균열 및 레이저 변위 측정, 정수압 레벨 센서 및 진동 와이어 변형 계측기가 포함되었습니다. 교훈은 정확한 라벨링입니다. 프로젝트에서는 모든 변위 채널이 진동 와이어가 아닌 진동 와이어 센서를 사용할 수 있습니다.

경사면: 산둥성 Jiwei 고속도로

그만큼 Jiwei 고속도로 경사면 모니터링 프로젝트 심층 변위, 강우량, 지하수위, 소리와 빛 경보 기능을 결합했습니다. 2024년 프로젝트는 변형 데이터에 트리거 및 현장 조건 컨텍스트가 필요한 이유를 보여줍니다. 경사면 RFQ는 이동 깊이, 강우 간격, 지하수 대응, 통신, 전력, 경보 논리 및 검사 책임을 연결해야 합니다.

댐 프로젝트에는 동일한 시스템 규율이 필요합니다.

댐의 경우 결정이 균열 개방, 결합 이동, 기초 변형, 간극압, 수위, 침하, 융기 또는 전체 변위와 관련되는지 정의합니다. 에이 댐 모니터링 시스템 일반적으로 여러 센서 제품군과 환경 측정을 결합합니다. 참조 지점, 갤러리 또는 케이블 경로, 방수, 서지 보호, 획득 이중화, 검사 액세스, 임계값 소유권 및 판독값을 저수지 수위 및 온도와 비교하는 방법을 지정합니다.

데이터 로깅, 원격 모니터링 및 제품 비디오

장기 SHM에는 일반적으로 자동 획득이 필요하지만 수동 판독은 시운전, 기준 점검, 문제 해결 및 소규모 프로젝트에 유용합니다. 모든 채널을 감지 원리 및 출력과 일치시킵니다. 계획 판독 또는 데이터 로거, 계측 케이블, 통신 및 시각화 소프트웨어 센서 주문이 출시되기 전에.

경보 논리는 데이터 품질 검사를 구조적 임계값과 분리해야 합니다. 누락된 데이터, 평평한 선, 유지보수 후 갑작스러운 단계, 불가능한 온도 응답 및 관련 채널 간의 불일치는 측정 문제를 나타낼 수 있습니다. 구조적 경고는 프로젝트 승인 임계값, 지속성 규칙, 에스컬레이션 연락처 및 검사 응답을 사용해야 합니다. 나중에 검토자가 결정을 재구성할 수 있도록 원시 판독값, 엔지니어링 값, 교정 버전, 유지 관리 이벤트 및 임계값 변경 사항을 저장합니다.

비디오는 JMZX-215HAT/HB/HA 매립형 진동 와이어 스트레인 게이지, 임베디드 스트레인 모니터링에 사용되는 정품 진동 와이어 장비입니다. 위에서 설명한 유도, 와이어 로프 또는 GNSS 변위 기술과 진동 와이어 감지 요소를 구별하는 데 이를 사용합니다. 현장 준비를 위해 제품 리뷰와 진동 와이어 스트레인 게이지 설치 가이드.

조달 및 상업 조건

센서 단가보다는 구성된 시스템 비용을 비교해보세요. 견적에는 센서, 케이블 길이, 장착 하드웨어, 판독 또는 로거 채널, 인클로저, 전원, 통신, 소프트웨어, 교정 문서, 시운전, 교육, 예비 부품, 포장, 화물 및 세금이 구분되어야 합니다. 이를 통해 센서 가격이 낮아지면 통합, 설치 또는 유지 관리 비용이 높아지는지 알 수 있습니다.

참조된 Kingmach 변위 모델에 대한 현재 상업 조건은 단일 품목의 최소 주문 수량, 협상 가능한 가격, 사전 T/T 및 전액 결제 후 30일 이내 배송을 사용합니다. 이를 영구적인 약속이 아닌 인용 단계 용어로 취급하십시오. 모델 접미사, 수량, 단위 및 총 가격, 인코텀즈, 포장, 지불 일정, 리드 타임, 배송 방법, 보증, 교정 범위, 예비 가용성 및 문서 언어를 확인하려면 견적 송장을 요청하십시오.

수명주기 검토에는 설치 인력, 액세스 제한, 교정 확인, 케이블 교체, 로거 확장, 통신 비용, 소프트웨어 운영, 계획된 검사 및 비상 현장 방문 비용이 포함되어야 합니다. 매립형 또는 원격 센서의 경우 교체 액세스 비용이 원래 구매 가격보다 높을 수 있습니다. 누락된 모델, 채널, 케이블 또는 프로토콜 세부 정보가 시운전 중에 나타나지 않도록 지불하기 전에 공장 문서화 및 선적 전 점검에 동의하십시오.

SHM 센서 패키지에 대한 RFQ 체크리스트

측정 및 구조

• 구조 유형, 모니터링 위치, 도면, 사진 및 측정할 물리적 변수.
• 예상되는 정상 및 극한 값, 필요한 분해능, 정확도 기준, 경보 임계값, 샘플링 간격 및 모니터링 기간.
• 해석에 필요한 기준점, 이동 방향, 설치 오프셋, 온도 범위 및 관련 채널이 필요합니다.

사이트 및 설치

• 물, 먼지, 부식, 진동, 번개, 건설 충격, 시추공 또는 그라우트 요구 사항, 접근 및 케이블 경로.
• 장착 브래킷, 앵커, 보호 파이프, 정션 박스, 커넥터, 차폐, 접지 및 서지 보호.
• 설치 방법 설명, 기본 절차, 유지 지점, 승인 판독값 및 준공 기록.

데이터 및 상업적 범위

• 수동 또는 자동 판독, ​​채널 유형, 프로토콜, 전원, 저장, 전송, 소프트웨어 매핑, 경보 및 사용자 역할.
• 데이터시트, 교정 계수, 직렬 추적성, 배선 및 설치 지침, 해당 인증서, 보증 및 지원.
• 수량, 케이블 길이, 액세서리, 예비 부품, 포장, 인코텀즈, 지불 조건, 리드 타임, 목적지 및 시운전 요구 사항.

모니터링 위험을 증가시키는 일반적인 구매 실수

• 감지 요소와 판독 채널을 확인하지 않고 모든 주파수 출력 또는 디지털 움직임 센서 진동 와이어를 호출합니다.
• 정상적인 움직임에서만 범위를 선택하고 설치 오프셋, 계절적 동작 또는 신뢰할 수 있는 기상 이변을 고려하지 않습니다.
• 전체 규모, 판독값, 선형성, 반복성 또는 전체 설치된 시스템을 참조하는지 여부를 확인하지 않고 정확도 값을 비교합니다.
• 앵커, 시추공, 케이블 경로, 보호, 로거 용량, 통신, 전원 및 소프트웨어 태그를 마무리하기 전에 센서를 주문하십시오.
• 하나의 로컬 센서를 사용하여 부하, 온도, 압력, 정착 또는 전역 이동에 따라 달라지는 시스템 수준 메커니즘을 해석합니다.
• 가격 책정 설치, 채널 하드웨어, 문서화, 유지 관리 액세스, 예비품 및 교체 위험 없이 최저 단가를 승인합니다.
