고체 및 중공 로드셀: 엔지니어링 선택에 대한 종합 가이드(힘 경로 및 일반적인 응용 분야 및 인증 요구 사항)

고체 로드 셀과 중공 로드 셀 사이의 선택은 진정한 엔지니어링 결정입니다. 제품 성능을 두고 싸우는 것이 아닙니다. 근본적인 차이점은 센서에 힘이 가해지는 방식에 있습니다. 이 로드 경로는 각 유형이 안정적으로 수행되는 위치와 필연적으로 실패할 위치를 결정합니다. 이 문서는 결정 도구로 사용됩니다. 이는 브랜드 선호도보다는 엔지니어링 논리에 대한 비교를 기반으로 합니다. 각 센서가 실제로 무엇인지부터 시작하겠습니다. "단단한"과 "빈"이라는 단어는 모양을 설명하지만 기능을 설명하지는 않습니다.

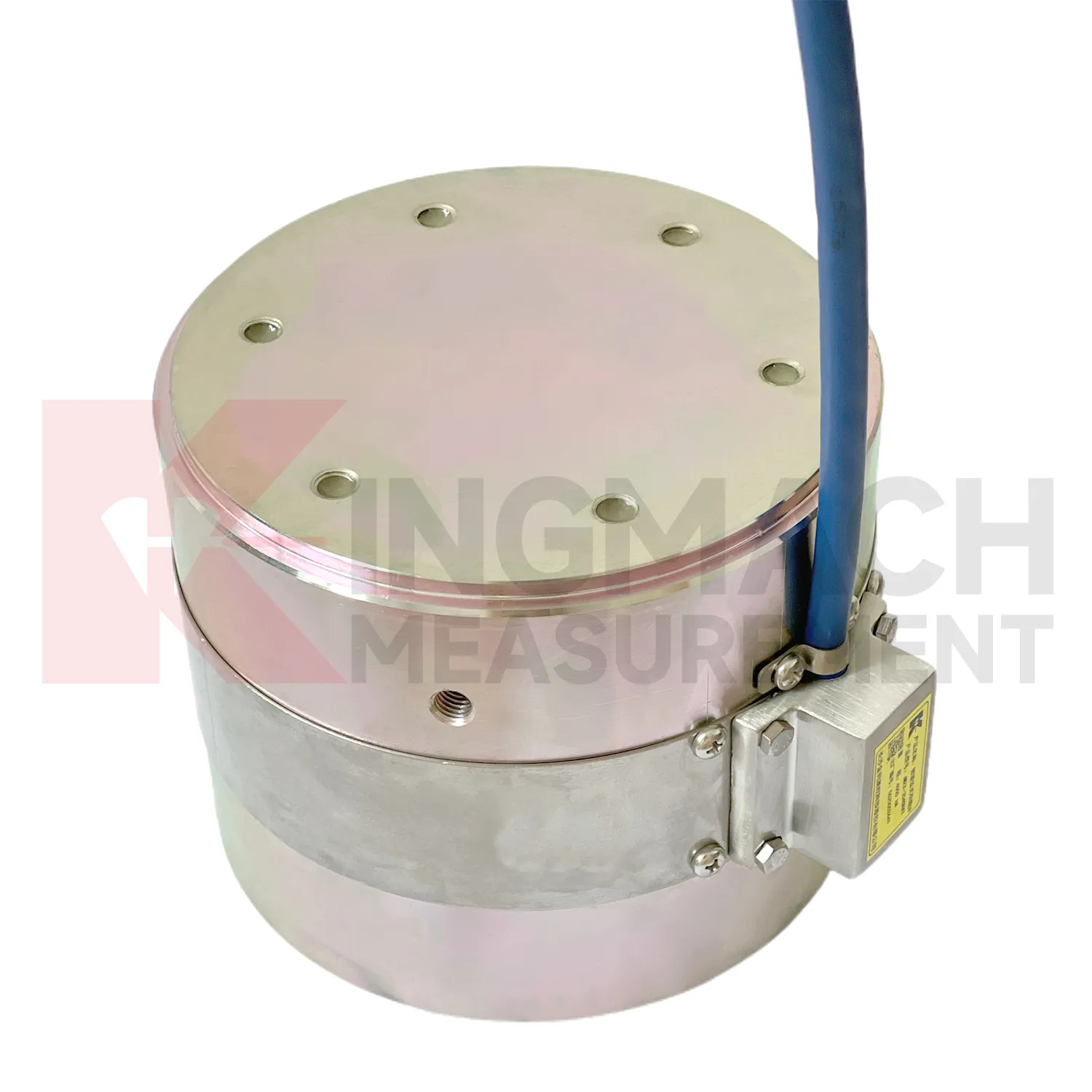

1. 고체 로드셀이란 무엇이며 힘을 어떻게 측정합니까?

엔지니어들은 이미 실린더가 어떻게 생겼는지 알고 있습니다. 그들이 진정으로 이해해야 할 것은 솔리드 바디를 통과하는 하중 경로입니다. 고체 로드 셀은 고체 원통형 압축 요소를 기반으로 한 핵심 아키텍처를 특징으로 합니다. 탄성 강철 본체는 축방향 압축 하중을 받아 균일하게 변형됩니다. 내장된 진동 와이어 스트링이 본체 내부에 위치합니다. 이 스트링은 미세 변형을 뚜렷한 주파수 변화로 감지합니다.

로드 경로 논리는 간단합니다. 하중은 상단 베어링 표면으로 들어갑니다. 이는 탄성 요소의 전체 단면을 통해 이동합니다. 마지막으로 바닥 베어링 표면을 통해 빠져나갑니다. 셀 자체가 구조적 삽입물이 됩니다. 물리적 부하를 전달합니다.

다중 스트링 디자인은 신체 내부의 여러 측정 지점에서 판독값의 평균을 냅니다. 더 낮은 용량 범위에서는 3줄 설계를 활용합니다. 더 높은 용량 범위에는 6현 설계가 필요합니다. 이 다중 문자열 평균화는 다음을 제공합니다. 킹마하 JMZX-34XX/35XX/36XXHAT 시리즈 0.5% FS 정밀도입니다. 까다로운 작동 환경에도 불구하고 1,000~10,000kN의 대규모 범위에서 이러한 정밀도를 유지합니다.

이 장치에는 스마트 HAT 칩이 내장되어 있습니다. 이 지능형 칩은 교정 계수를 기본적으로 저장합니다. 내장된 서미스터를 통해 온도를 자동으로 교정합니다. 또한 최대 600개의 측정 기록을 저장할 수 있습니다. 센서는 연결된 데이터 로거 없이도 자체 이력을 기억합니다.

작동 범위는 −30°C ~ +80°C입니다. 또한, 솔리드 셀은 치명적인 고장이 발생하기 전에 정격 용량의 최대 300~400%에 달하는 과부하 내성을 자랑합니다. 이는 매우 의미 있는 안전 마진을 제공합니다. 갑작스러운 우발적인 과부하는 파일 테스트 및 교량 베어링 응용 분야에서 매우 실제적인 위험입니다.

[Kingmach JMZX-35XXHAT 솔리드 로드셀의 전체 사양 보기]

2. 중공 로드셀이란 무엇이며 구조적으로 다른 점은 무엇입니까?

중공형 로드셀은 환형 로드셀이라고도 합니다. 핵심 아키텍처는 중앙 보어가 있는 환형(고리 모양) 본체에 의존합니다. 구조 부재는 셀의 중심을 통과합니다. 이 부재는 앵커 로드, 케이블 또는 볼트일 수 있습니다. 하중은 구조 부재의 너트에서 셀의 환형 면으로 직접 전달됩니다. 하중은 보어 벽 자체에 들어가지 않습니다.

로드 경로 논리는 솔리드 셀과 완전히 다릅니다. 하중은 환형 베어링 표면을 통해 들어갑니다. 링 본체는 원주 주위로 균일하게 압축됩니다. 여러 개의 진동 와이어 스트링이 링 주위에 배열되어 있습니다. 이 문자열은 압축 신호의 평균을 구합니다. 이 다중 코드 설계는 작은 편심 하중을 강력하게 보상합니다. 단일 스트링 디자인은 고르지 못한 하중을 처리할 수 없습니다.

이 멀티 코드 디자인은 낮은 범위에서 세 개의 코드를 활용합니다. 4,000~8,000kN 범위에서는 6개 코드로 진행됩니다. 이 특정 아키텍처를 통해 JMZX-3XXXHAT 중공 로드셀 분해하지 않고 라이브 앵커 로드에 설치됩니다. 막대는 단순히 통과합니다. 너트는 세포 표면에 붙어 있습니다. 모니터링이 즉시 시작됩니다.

중공 셀의 설계 수명은 50년입니다. 탄력 있는 강철 본체는 공장에서 출고되기 전에 다단계 안정성 처리를 거칩니다. 내부 진동 와이어는 초고강도 강철로 제작되었습니다. 기술자는 국제 표준 용접 기술을 사용하여 이러한 와이어를 고정합니다. 이는 기본 사양 주장이 아닙니다. 이는 20년간의 댐 안전 프로그램에서 매우 중요한 중요한 설계 결정입니다.

이 셀은 GB/T 13606-2007 및 DL/T 269-2022에 대한 이중 인증을 제공합니다. 두 번째 표준은 유압 및 전력 엔지니어링에 적용됩니다. 이는 댐 및 수력 발전 앵커 모니터링을 위한 유일한 올바른 선택입니다.

[JMZX-3XXXHAT 중공형 로드셀 기술 사양 보기]

3. 사양 비교: 숫자가 실제로 의미하는 것

기인하다	고체 로드셀(JMZX-35XXHAT)	중공형 로드셀(JMZX-3XXXHAT)	실제로 의미하는 것
용량 범위	1,000~10,000kN	500~8,000kN(맞춤형 가능)	중공 셀의 하부 500kN 진입점은 더 작은 앵커 로드에 적합합니다. 여기서는 솔리드 셀이 과도하게 지정됩니다. 8,000kN을 초과하는 초고용량 파일 기초 테스트 애플리케이션의 경우 Kingmach는 맞춤형 JMZX-36XXHAT 솔리드 로드 셀 솔루션을 제공할 수 있습니다. 자세한 내용은 언제든지 당사 기술팀에 문의하세요.
해결	0.1kN(모든 모델)	0.1~1kN(모델에 따라 다름)	솔리드 셀의 일관된 0.1kN 분해능은 정밀 파일 테스트에 도움이 됩니다. 모니터링된 부하가 비례적으로 크기 때문에 중공 셀의 1kN 분해능은 허용됩니다.
메모리 용량	600개의 레코드	800개의 레코드	속이 빈 셀의 더 큰 온보드 스토리지는 수십 년 동안 모니터링할 수 있는 장기간 배포 프로필을 반영합니다.
인증	GB/T 13606-2007	GB/T 13606-2007 및 DL/T 269-2022	추가 유압 엔지니어링 표준(DL/T 269-2022)은 댐 환경에서 엄격한 프로젝트 규정 준수를 보장합니다.
설계 서비스 수명	지정되지 않음(애플리케이션에 따라 다름)	50년	중공 셀은 영구적인 모니터링을 위해 설계되었습니다. 고체 셀은 일반적으로 임시 테스트 단계에서 사용됩니다.

이 숫자는 훌륭한 지침을 제공합니다. 그러나 더 드러나는 질문은 실제 프로젝트에서 각 유형이 실제로 어디에 속하는지입니다.

4. 고체 로드 셀이 가장 좋은 성능을 발휘하는 곳과 그 이유

이 섹션에서는 솔리드 셀의 특정 로드 경로가 올바른 선택이 되는 이유를 설명합니다. 우리는 단지 특징을 나열하는 것이 아니라 추론을 보고 있습니다.

파일 하중 테스트: 파일 테스트용 고체 로드 셀은 완벽한 조화를 이룹니다. 솔리드 셀은 파일 헤드와 로딩 잭 사이에 직접 위치합니다. 전체 테스트 하중은 셀 본체를 직접 통과합니다. 여기서는 구조적으로 하중을 지탱하는 고체의 능력이 절대적으로 중요합니다. 최대 10,000kN의 대용량 용량은 교량 기초에서 가장 큰 직경의 천공 파일을 포괄합니다.

교각 교각 베어링 시트 모니터링: 셀은 베어링 스택 내에서 구조적 인서트 역할을 합니다. 막대한 설계 하중을 적극적으로 측정하면서 무기한으로 운반해야 합니다. 솔리드 바디의 압축 기하학은 이를 완벽하게 처리합니다. Kingmach 솔리드 로드 셀 참조 치수는 교량 설계 코드의 표준 베어링 플레이트 치수와 완벽하게 일치합니다.

유압 잭 힘 측정: 포스트텐셔닝 작업에는 엄격한 감독이 필요합니다. 솔리드 셀은 잭 아래에 있습니다. 적용된 힘을 실시간으로 측정합니다. 이를 통해 설계 프리스트레스가 실제로 현장에서 달성되었는지 검증합니다. 엔지니어는 잭 압력 계산에만 의존할 수 없습니다.

임시작업 부하 모니터링: 건설팀은 거푸집 공사, 허위 공사 및 버팀목을 모니터링합니다. 모니터링 프로그램은 구조가 완료되면 종료됩니다. 팀은 장비를 제거합니다. 솔리드 셀의 높은 과부하 허용 오차는 거친 건설 단계 작업에 강력하고 재사용 가능한 선택입니다.

스루로드 애플리케이션에서 실패하는 이유: 고체 셀에는 중앙 구멍이 없습니다. 로드나 케이블에 슬리브로 고정할 수 없습니다. 엔지니어는 이를 쉽게 적용할 수 없습니다. 맞춤형 엔드 피팅을 생성하면 즉시 편심 하중이 발생합니다. 이는 측정 정확도를 직접적으로 손상시키고 데이터를 손상시킵니다.

[특정 프로젝트 유형에서 Kingmach 제품의 실제 적용 사례 보기]

5. 중공형 로드셀이 가장 좋은 성능을 발휘하는 곳과 그 이유

속이 빈 셀은 단순히 변형된 고체 셀이 아닙니다. 근본적으로 다른 악기입니다. 이는 완전히 다른 로딩 형상에 최적화되어 있습니다.

앵커 케이블 및 사전 응력을 가한 힘줄 모니터링: 중공 로드 셀 애플리케이션이 여기서 빛을 발합니다. 로드 또는 케이블은 중앙 구멍을 통해 부드럽게 연결됩니다. 너트 또는 앵커 플레이트는 환형 면에 편평하게 유지됩니다. 셀은 힘줄의 실제 사전 응력을 측정합니다. 잭 입력을 측정하지 않습니다. 이는 잠금 후 및 시간 경과에 따른 구조 부재의 실제 힘을 측정합니다.

암석 볼트 및 지면 앵커 모니터링: 터널, 경사면 및 옹벽은 암석 볼트에 의존합니다. 중공 셀은 초기 설치 중에 볼트 머리에 위치합니다. 이는 구조물의 수명 동안 그대로 유지됩니다. 50년의 설계 수명은 장기 모니터링 프로그램 기간과 일치합니다. 더 작은 직경의 모델은 표준 락 볼트 헤드 치수와 정확히 일치합니다.

댐 및 수력 발전 앵커 모니터링: DL/T 269-2022 인증은 중국 유압 엔지니어링 표준에 대해 엄격히 필수입니다. 이는 엄격한 규정 준수 요구 사항입니다. 중공전지의 이중 인증은 이러한 법적 필요성을 포괄합니다. 솔리드 셀은 이러한 특정 수력학적 표준을 유지하지 않습니다.

교량 스테이 케이블 및 행거 모니터링: 개조 모니터링 프로그램은 종종 기존 교량을 대상으로 합니다. 환형 폼 팩터를 사용하면 기존 케이블에 쉽게 설치할 수 있습니다. 기술자는 앵커 끝부분에만 접근하면 됩니다. 설치 시 구조 요소를 절단할 필요가 없습니다. 이는 조달 엔지니어에게 결정적인 요인이 되는 경우가 많습니다.

단순 베어링 응용 분야에서 실패하는 이유: 중공 셀은 환형 형상을 특징으로 합니다. 이 모양은 자연스럽게 좁은 링 베어링 면에 하중을 집중시킵니다. 올바른 크기의 관통 로드 없이 플랫 베어링 스택 내부에 배치하면 불균일한 응력장이 발생합니다. 센서는 이 응력을 올바르게 판독하지만 판독값은 실제 베어링 하중을 나타내지 않습니다.

[특정 프로젝트 유형에서 Kingmach 제품의 실제 적용 사례 보기]

6. 설치 논리: 각 유형에 따라 현장 팀이 요구하는 것

설치 요구 사항은 궁극적으로 프로젝트의 성공 또는 실패를 결정합니다. 두 가지 진동 와이어 로드 셀 유형 모두 현장 팀의 높은 정밀도를 요구합니다.

솔리드 셀 설치 요구 사항: 편평하고 평행한 베어링 표면은 절대 타협할 수 없습니다. 200mm 직경의 셀 표면에 걸쳐 단 1mm의 표면 불규칙성이 데이터를 손상시킵니다. 이는 측정 가능한 대규모 편심 하중을 도입합니다. 팀은 구형 좌석 와셔를 표준 관행으로 사용해야 합니다. 기술자는 첫 번째 하중을 가하기 전에 하중 축과의 올바른 정렬을 확인해야 합니다.

중공 셀 설치 요구 사항: 보어와 로드 간 간격은 지정된 공차와 정확히 일치해야 합니다. 중앙 로드는 하중을 받는 상태에서 내부 보어 벽에 절대로 닿아서는 안 됩니다. 기술자는 너트에 장력을 가하기 전에 앵커 헤드에 설치를 수행합니다. 장력을 가한 후 재설치는 사실상 불가능합니다. 팀은 실수를 수정하기 위해 전체 앵커의 응력을 완전히 풀어야 합니다.

신호 연속성 계획: 두 로드셀 유형 모두 스마트 HAT 아키텍처를 활용합니다. 뛰어난 장거리 디지털 출력을 제공합니다. 그러나 기술자는 설치 중에 센서에서 데이터 로거까지의 케이블 라우팅을 계획해야 합니다. 케이블을 쉽게 개조할 수 없습니다. 매설 및 수중 케이블 연결에는 무거운 장갑 케이블이 필요합니다. 또한 정확한 설치 깊이에 대해 엄격하게 평가된 방수 접속 배선함을 요구합니다.

공유된 위험: 두 셀 유형 모두 초기 오류에 매우 취약합니다. 설치 시 발생한 실수는 나중에 심각한 물리적 개입 없이는 수정할 수 없습니다. 처음부터 정확한 설치를 올바르게 수행하는 것은 과도한 엔지니어링이 아닙니다. 이것이 유일한 옵션입니다.

7. 결정 체크리스트: 올바른 선택으로 이어지는 다섯 가지 질문

엔지니어들은 마감 기한이 촉박합니다. 이 간결한 결정 도구를 사용하여 조달 전략을 안내하세요.

질문 1 - 센서를 통과해야 하는 구조 부재(로드, 케이블, 볼트)가 있습니까?
예: 중공을 선택하세요.
아니요: 솔리드를 선택합니다.

질문 2 - 센서가 구조적 하중을 완전히 전달합니까, 아니면 감지만 합니까?
내부적으로 전체 하중을 운반해야 합니다. 솔리드를 선택하세요.
감지만(베어링 면을 통해 전달되는 힘): 질문 1에 따라 두 유형 중 하나를 선택합니다.

질문 3 - 이는 임시 테스트입니까, 아니면 영구 모니터링 설치입니까?
임시 테스트/시공 단계: 솔리드를 선택합니다.
영구/장기 SHM 프로그램: Hollow(50년 설계 수명 특징)를 선택합니다.

질문 4 - 프로젝트가 수력 공학 또는 전력 부문 표준에 속합니까?
예: 중공(DL/T 269-2022 인증)을 선택하십시오.
아니요: 두 유형 모두 일반 GB/T 13606-2007 표준을 충족합니다.

질문 5 — 필요한 모니터링 용량은 얼마입니까?
500kN 미만: 중공(초급 모델 사용 가능)을 선택합니다.
10,000kN 이상: 솔리드를 선택합니다(사용자 정의 옵션이 있지만 중공은 일반적으로 8,000kN 표준에서 최대가 됩니다).

체크리스트 마무리 메모: 두 개 이상의 질문이 팀의 방향을 반대 방향으로 이끄는 경우 즉시 일시 중지하세요. 귀하의 신청서에는 전문가의 검토가 필요합니다. Kingmach는 복잡한 하이브리드 요구 사항을 처리하기 위한 맞춤형 구성을 제공합니다.

애플리케이션의 기하학적 구조가 센서의 기하학적 구조를 결정합니다.

고체 로드 셀과 중공 로드 셀은 결코 다른 가격대의 제품과 경쟁할 수 없습니다. 이는 완전히 다른 하중 경로를 위해 설계된 근본적으로 보완적인 도구입니다. 프로젝트의 고유한 기하학적 구조에 따라 항상 어떤 센서가 올바른지 결정됩니다.

많은 대규모 프로젝트에는 서로 다른 모니터링 지점에서 두 가지 유형이 동시에 필요합니다. 복잡한 교량 프로그램에서는 베어링 시트에 솔리드 셀을 안전하게 사용하는 동시에 스테이 케이블 앵커에 중공 셀을 배치할 수 있습니다.

아직도 프로젝트에 적합한 솔루션이 무엇인지 확신이 없으신가요? 아래 기술 상담 양식을 작성하시면 Kingmach 엔지니어가 24시간 이내에 맞춤형 선택 권장 사항을 제공해 드립니다. [솔리드 로드셀 제품 페이지 보기] · [중공 로드셀 제품 페이지 보기] · [전체 기술 데이터시트(PDF) 다운로드]
