진동 와이어 스트레인 게이지란 무엇입니까? 장점, 용도 및 제한 사항

교량 엔지니어가 사무실에 앉아 10년 전 콘크리트 교각 깊숙이 내장된 센서에서 들어오는 구조 데이터 스트림을 지켜보고 있는 모습을 상상해 보세요. 판독값은 여전히 ​​정확하고 신호도 안정적입니다. 이러한 수준의 장기적인 신뢰성은 우연이 아닙니다. 이는 업무에 적합한 기술을 선택한 결과입니다.

이러한 내구성을 뒷받침하는 핵심 요소는 진동 와이어 스트레인 게이지입니다. 이 센서는 까다로운 환경에서 지속적으로 경쟁 기술보다 오래 지속되었습니다. 이 기사에서는 진동 와이어 스트레인 게이지의 작동 방식을 정확하게 설명하고, 핵심 장점과 한계를 평가하고, 다음 프로젝트에 적합한 센서 유형을 선택하는 데 도움을 줄 것입니다.

진동 와이어 스트레인 게이지란 무엇입니까?

센서를 이해하려면 먼저 센서가 측정하는 대상을 정의해야 합니다. 토목 및 지질 공학 공학에서 "변형률"은 응력이나 하중을 받을 때 재료가 겪는 작은 변형량을 의미합니다. 이 변형률을 측정하는 것이 중요합니다. 이는 교량이 너무 많이 휘어지는지, 댐이 고르지 않게 자리잡고 있는지 또는 터널 라이닝이 위험한 압력을 받고 있는지 엔지니어에게 알려줍니다.

진동 와이어(VW) 스트레인 게이지는 매우 간단한 작동 원리를 사용하여 이러한 변형을 측정합니다. 게이지 케이스 내부에는 장력이 가해진 강철 와이어가 있습니다. 전기 펄스가 이 와이어를 여기시키면 장력에 정비례하는 특정 주파수에서 공진됩니다. 게이지 주변의 구조 재료가 변형되면 게이지 본체가 늘어나거나 압축되어 내부 와이어의 장력이 변경되고 공진 주파수가 변경됩니다. 이 주파수 변화는 정확한 스트레인 판독값으로 변환됩니다.

이 주파수 기반 신호는 매우 견고합니다. 거리에 따라 약해질 수 있는 전압 변화에 의존하는 기존의 저항성(호일) 스트레인 게이지와 달리 진동 와이어 신호는 긴 케이블을 통해 쉽게 이동합니다. 이로 인해 VW 게이지는 열악한 환경과 다년간의 배포를 위한 최고의 구조 상태 모니터링 센서가 되었습니다.

다양한 구성 시나리오를 수용하기 위해 이러한 센서는 일반적으로 표면 실장, 내장 및 표면 용접의 세 가지 주요 구성으로 제공됩니다.

진동 와이어 스트레인 게이지의 유형

올바른 게이지 유형을 선택하는 것은 전적으로 프로젝트 단계와 관련 재료에 따라 달라집니다.

표면 모델: 엔지니어는 건설이 완료된 후 이러한 게이지를 콘크리트, 강철 또는 목재 표면에 직접 볼트로 고정하거나 에폭시로 접착합니다. 건설 후 모니터링이나 개조 프로젝트를 위한 선택입니다. 대표적인 예는 JMZX-212HAT/HB 스마트 진동 와이어 스트레인 게이지, 기존 인프라에 높은 정밀도를 제공합니다.

내장형 모델: 작업자는 이 게이지를 새 콘크리트에 직접 주조합니다. 센서는 영구적으로 구조의 일부가 됩니다. 댐, 쌓인 기초, 대량 콘크리트 타설을 모니터링하는 데 이상적입니다.

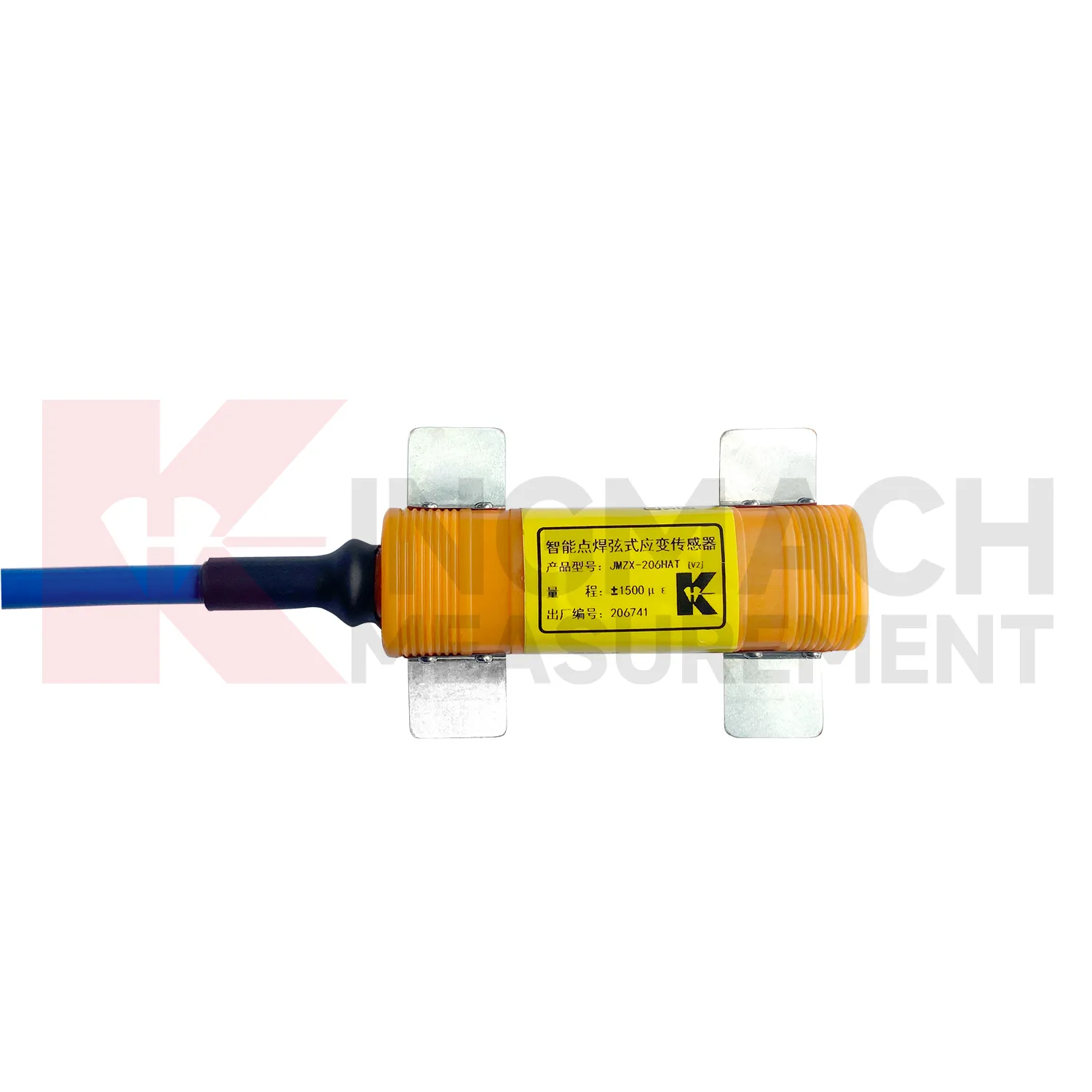

표면 용접 모델: 기술자는 이를 교량 대들보, 강철 파일 및 풍력 타워 플랜지와 같은 강철 부재에 직접 용접합니다. 용접 연결은 접착 결합보다 진동과 반복 하중을 훨씬 더 잘 견딥니다.

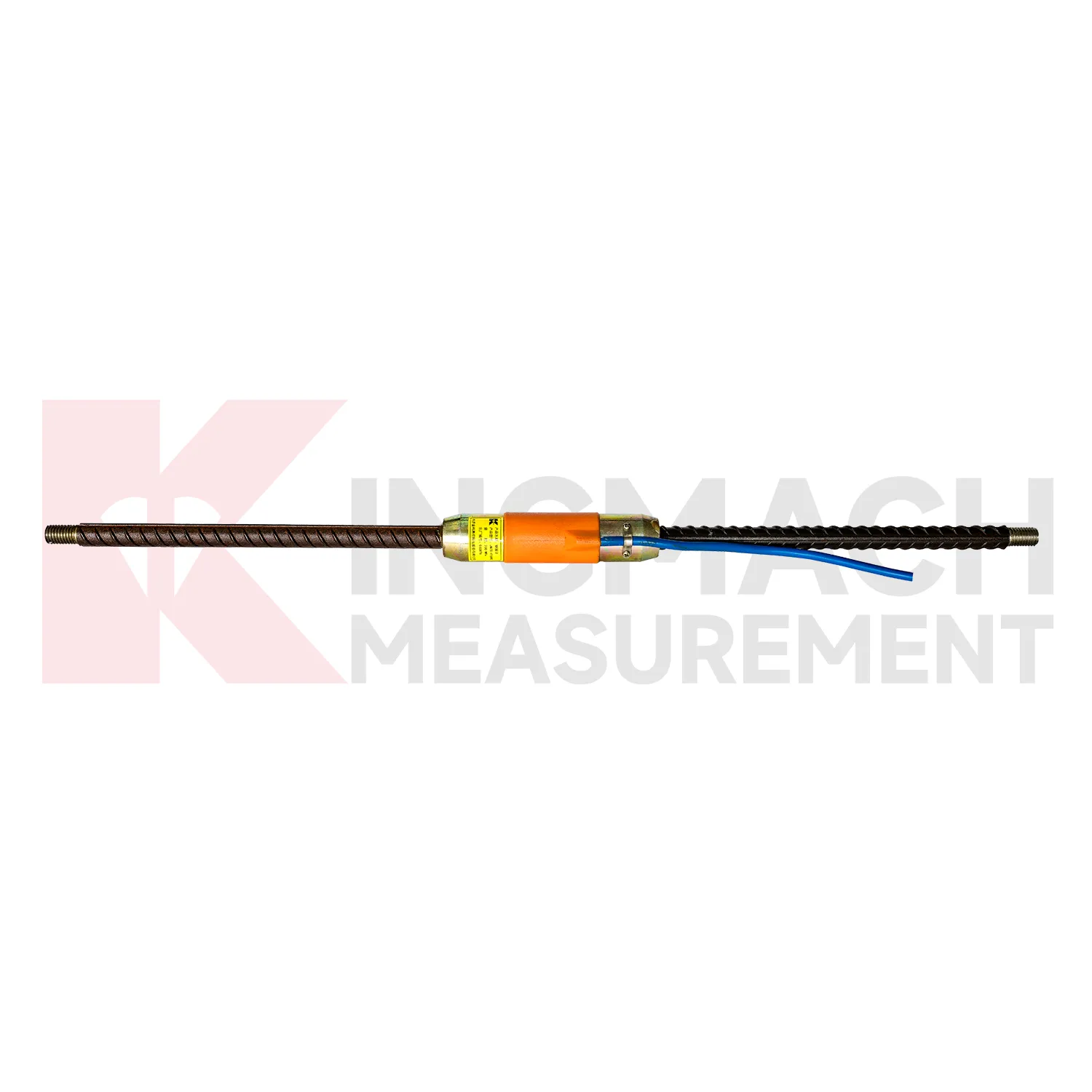

철근 변형계: 건설 인력은 이러한 속이 빈 관형 센서를 철근과 일직선으로 배치합니다. 그들은 철근의 축력을 직접 측정하는데, 이는 파일, 옹벽 및 터널 라이닝의 상태를 이해하는 데 중요합니다.

빠른 선택 가이드

프로젝트 단계 / 재료	권장 게이지 유형	공통 응용
기존 콘크리트 또는 목재	표면 실장	개조, 역사적인 건물 모니터링
신선한 콘크리트 타설	매립	댐, 기초, 옹벽
기존 철 구조물	표면 용접	교량, 풍력 터빈 타워, 강철 파일
철근 콘크리트 구조물	철근 변형계	내하중 파일, 터널 라이닝

VW 게이지의 주요 장점

엔지니어들은 진동 와이어 센서를 장기간에 걸쳐 구조적 무결성을 모니터링하기 위한 기본 도구로 선택합니다. 이 기술이 영구적인 모니터링 기능을 제공하기 때문입니다. 주요 이점은 다음과 같습니다.:

탁월한 장기 안정성: VW 게이지의 주파수 출력은 케이블 저항 변화, 커넥터 습기 침투 및 공급 전압 변동에 의해 성능이 영향을 받지 않기 때문에 완전한 안정성을 유지합니다. 이러한 문제는 시간이 지남에 따라 저항성 게이지를 괴롭히는 경우가 많지만 VW 센서는 수십 년 동안 안정적으로 유지됩니다.

강력한 EMI/RFI 내성: 건설 현장에서는 전기적으로 잡음이 많은 환경이 조성됩니다. 디젤 발전기 및 용접 장비는 전력선과 함께 간섭을 발생시킵니다. 주파수 영역 신호는 이러한 환경을 쉽게 통과할 수 있으므로 값비싸고 무거운 케이블 차폐 시스템이 필요하지 않습니다.

긴 케이블 실행: VW 센서는 이 거리 이상으로 연장되는 1,000미터의 케이블로 작동할 때 신호 품질을 유지합니다. 이를 통해 엔지니어는 모든 데이터를 대규모 댐이나 터널 현장의 중앙 집중식 단일 데이터 로거로 다시 라우팅할 수 있습니다.

넓은 작동 온도 범위: 센서는 영하의 고산 지역부터 열대 기반 시설 건설 현장에 이르기까지 극한의 온도 범위에서 작동 기능을 유지하므로 전 세계적으로 지질 공학 응용 분야를 위한 표준 모니터링 시스템으로 사용할 수 있습니다.

내장 서미스터: 대부분의 최신 VW 게이지에는 내장 서미스터 역할을 하는 내부 서미스터가 포함되어 있습니다. 시스템은 단일 케이블을 사용하여 온도 데이터를 전달하며, 이를 통해 수집된 데이터의 품질을 향상시키는 자동 온도 조정이 가능합니다.

디지털 및 스마트 변형: 오늘날의 스마트 모델은 HAT 및 HB 접미사를 사용하여 기존 시스템을 최신 Industrial 4.0 운영과 연결하는 기능을 보여줍니다. 이 장치는 내장된 데이터 저장 기능과 함께 RS-485 출력 기능을 제공하며 현재 IoT 데이터 로깅 장비 및 SCADA 시스템에 대한 원활한 연결을 제공합니다.

진동 와이어 스트레인 게이지의 프로젝트 적용

진동 와이어 스트레인 게이지는 현대 인프라의 신경계 역할을 합니다. 이는 광범위한 토목 공학 프로젝트 전반에 걸쳐 중요한 데이터를 제공합니다.

다리와 육교: 엔지니어는 장경간 구조와 교통량이 많은 시스템 모두에 특별한 주의가 필요한 프로젝트에서 표면 장착 및 용접 게이지를 사용하여 대들보 굴곡, 베어링 하중 및 열팽창을 모니터링합니다.

댐 및 수력 구조물: 엔지니어가 매스 콘크리트 구조물에 배치하는 전용 매립 게이지는 수십 년 동안 지속되는 구조물의 작동 수명이 끝날 때까지 처음부터 끝까지 크리프 및 침하와 간극압 상호 작용의 세 가지 기본 프로세스를 추적합니다.

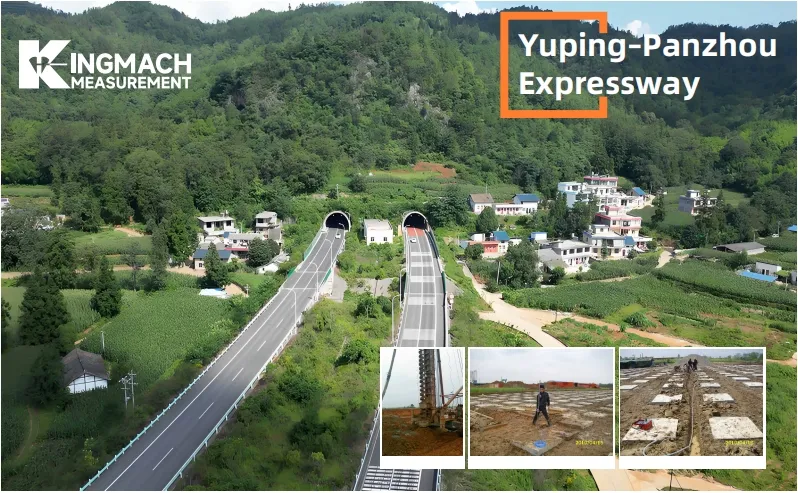

터널 및 지하 공사: 엔지니어가 터널 라이닝과 락 볼트에 설치하는 게이지는 과도한 압력으로 인해 발생하는 수렴을 모니터링하는 기능을 합니다. 이 시스템은 엔지니어링 팀이 눈에 띄는 균열을 관찰하기 전에 발생하는 구조적 변화에 대해 사전 경고를 제공합니다.

고층 건물 및 기초: 철근 변형계와 깊은 기초의 매립 게이지는 설계 중에 만들어진 하중 전달 가정을 검증합니다. 그들은 지질 공학적 예측과 건설 현실 사이의 격차를 해소합니다.

풍력 터빈 타워: 타워 플랜지에 부착된 표면 용접 게이지는 풍하중 동안 풍력 터빈 타워의 피로에 민감한 접합부를 모니터링합니다. 육상 및 해상 풍력발전 단지가 전 세계적으로 확대되고 있기 때문에 이번 개발의 중요성은 더욱 커졌습니다.

옹벽 및 경사면: 분산 게이지 어레이는 측정 기능을 통해 점진적인 파손 과정을 추적하는 동시에 흙 덩어리의 움직임을 모니터링합니다. 수집된 정보는 철도 및 고속도로 제방 프로젝트를 잠재적 위험으로부터 보호하는 필수 데이터 범주에 속합니다.

한계와 정직한 절충

모든 애플리케이션에 완벽한 센서는 없습니다. VW 스트레인 게이지의 한계를 이해하면 작업에 적합한 도구를 지정할 수 있습니다.

동적 측정에는 적합하지 않음: VW 게이지는 천천히 변화하는 움직임만 감지하기 때문에 준정적 변형을 측정합니다. 1~2Hz를 초과하는 고주파 진동을 모니터링하려면 가속도계나 저항성 포일 게이지를 사용해야 합니다.

더 높은 단가: VW 게이지의 내부 전자 부품과 함께 정밀한 제조 공정으로 인해 단순한 포일 게이지에 비해 비용이 더 높습니다. 영구 설치에 사용하면 비용이 정당화되지만 임시 실험실 실험에는 여전히 불필요합니다.

호환 가능한 판독 장비가 필요합니다.: VW 신호에는 주파수 요구 사항을 충족할 수 있는 특정 판독 장치 또는 데이터 로거가 필요합니다. 조달 팀은 계획 프로세스 초기에 호환성 요구 사항과 함께 예산 제약을 확인해야 합니다.

내장 게이지는 회수할 수 없습니다.: 매립 게이지는 콘크리트에 설치한 후 영구적으로 유지됩니다. 시스템에는 수정할 수 없는 영구 설치 오류가 있습니다. 시스템에는 전문가 설치와 함께 공장 교정이 필요합니다. 이 두 요소가 적절한 시스템 성능을 보장하기 때문입니다.

극도의 장기 교정 드리프트: VW 센서는 매우 안정적이지만 수십 년에 걸쳐 극한의 보정 드리프트를 경험할 수 있습니다. 엔지니어는 계획된 재보정 액세스 없이 20~30년이 넘는 프로젝트에 대해 게시된 드리프트 사양을 검토해야 합니다.

VW와 기타 센서 기술 비교

진동 와이어 스트레인 게이지는 대체 구조 상태 모니터링 센서와 어떻게 비교됩니까?

VW 대 저항성(포일) 게이지: VW 게이지는 긴 케이블과 연장된 기간에 대한 정확도에서 쉽게 승리합니다. 포일 게이지는 낮은 초기 비용과 고주파수 동적 응답으로 승리합니다.

VW 대 광섬유(FBG) 게이지: FBG 센서는 단일 연속 광섬유를 따라 분산 감지하는 데 탁월하며 초장거리 전송을 제공합니다. VW 센서는 전체 비용, 생태계 성숙도 및 판독 하드웨어 교체 용이성 측면에서 승리합니다.

VW 대 MEMS 센서: MEMS(Micro-Electro-Mechanical Systems)는 고주파, 동적 애플리케이션에 탁월합니다. VW 기술은 정적 및 준정적 영구 모니터링을 위한 탁월한 선택으로 남아 있습니다.

기술비교표

센서 유형	최고의 사용 사례	장기적인 안정성	일반적인 인프라 적합성
진동 와이어	느린 정적 변형률 모니터링	훌륭함(수십년)	댐, 터널, 기초, 무거운 토목
저항성(포일)	고주파 동적 테스트	나쁨~보통	실험실 테스트, 단기 진단
광섬유(FBG)	고밀도 분산 어레이	훌륭한	파이프라인, 대규모 연속 범위
MEMS	동적 진동 및 기울기 추적	좋은	지진 모니터링, 활성 교량 역학

설치 모범 사례

토목 공학 센서를 최대한 활용하려면 세심한 설치가 필요합니다.

표면 실장: 적절한 표면 준비가 필수입니다. 표면을 평평하게 갈아서 철저하게 탈지하십시오. 게이지가 주 응력 축과 올바른 방향을 이루고 있는지 확인하고 물리적 커버를 설치하여 건설 교통으로부터 센서를 보호하십시오.

매립: 철근 케이지 내에 게이지를 안전하게 배치하고 엄격한 콘크리트 커버 요구 사항을 유지하십시오. 콘크리트 타설 중에 꼬이거나 찢어지지 않도록 신호 케이블을 조심스럽게 배선하십시오. 콘크리트가 설정되기 전에 항상 기준점을 0으로 읽습니다.

표면 용접: 용접 품질 요구 사항을 엄격히 준수하십시오. 초기 기준 판독값을 설정하기 전에 금속에 용접 후 응력 완화를 적용하고 냉각 단계를 완료하도록 허용합니다.

유니버설 팁: 항상 설치 즉시 기준선 판독값을 기록하십시오. 온도 보상 실행을 위해 내장된 서미스터를 활용합니다. 마지막으로, 데이터 로거 터미널에서 혼란을 방지하기 위해 다중 센서 어레이에 대한 명확한 케이블 라벨링 프로토콜을 설정합니다.

게이지를 지정하고 소싱하는 방법

진동 와이어 스트레인 게이지를 구입할 준비가 되면 세부 사항에 집중하십시오. 필요한 측정 범위(마이크로스트레인 또는 $\mu\varepsilon$로 측정), 게이지 길이, 작동 온도 범위, 원하는 출력 유형(아날로그 및 RS-485 디지털), 케이블 길이 및 IP 등급을 포함하는 엄격한 사양 체크리스트를 만듭니다.

공급업체와 대화할 때 올바른 질문을 하십시오. 샘플 교정 인증서를 요청하세요. 대규모 다중 센서 어레이를 설치하는 경우 교차 ta3245lk 내성에 대해 문의하십시오. 센서가 기본적으로 귀하가 선호하는 데이터 로거 브랜드와 호환되는지 확인하고 대량의 상용 수량에 대한 배송 리드 타임을 확인하십시오.

고정밀 표면 모니터링이 필요한 프로젝트의 경우 JMZX-212 시리즈는 내구성과 디지털 통합의 탁월한 균형을 제공하여 엄격한 국제 인프라 표준을 충족합니다.

결론

진동 와이어 스트레인 게이지는 화려한 참신함을 통해서가 아니라 입증된 신뢰성을 통해 장기적인 구조 모니터링에서 그 자리를 차지합니다. 강력한 주파수 신호를 통해 변화를 측정하여 탁월한 안정성, 강력한 간섭 내성 및 대규모 건설 현장에 대한 원활한 데이터 전송을 제공합니다. 동적 고속 충격 테스트용은 아니지만 준정적 성능은 타의 추종을 불허합니다. 이러한 센서가 센서를 설치한 건설 인력보다 안전하게 오래 지속될 것으로 예상되는 경우 가장 중요한 것은 품질입니다.

다음 프로젝트를 준비할 준비가 되셨나요? 맞춤형 센서 선택 지원을 받으려면 엔지니어링 팀에 프로젝트 사양을 제출하시기 바랍니다. 견적이 필요하거나 포괄적인 제품 데이터시트를 다운로드하려면 지금 당사에 문의하십시오.

자주 묻는 질문

1. 진동 와이어 스트레인 게이지는 얼마나 정확합니까?

올바르게 설치되고 내장된 서미스터를 사용하여 온도 보상된 고품질 VW 스트레인 게이지는 일반적으로 전체 규모의 $\pm0.1\%$ ~ $\pm0.5\%$의 정확도를 제공하므로 구조 상태 모니터링에 대한 신뢰성이 높습니다.

2. VW 게이지는 물에 잠긴 환경에서도 작동할 수 있나요?

예. 내장형 및 표면 장착형 VW 게이지는 일반적으로 높은 IP 등급(종종 IP68)으로 밀봉됩니다. 이를 통해 물 속에 잠겨 있는 동안 영구적으로 작동할 수 있으며, 이는 댐 및 깊은 기초 프로젝트에 필수적입니다.

3. 내장형 스트레인 게이지의 일반적인 수명은 얼마나 됩니까?

내부 강철 와이어가 밀봉되어 외부 산화로부터 보호되기 때문에 내장된 VW 스트레인 게이지는 25~50년 동안 쉽게 정확하게 작동할 수 있으며 종종 호스트 구조의 전체 설계 수명 동안 지속됩니다.

4. 데이터를 읽으려면 특별한 장비가 필요합니까?

예. VW 게이지는 단순 전압이 아닌 주파수 신호를 출력하기 때문에 전용 진동선 판독 장치나 진동선 인터페이스 모듈로 특별히 구성된 데이터 로거를 사용해야 합니다.

5. 내장된 게이지의 끊어진 케이블을 수리할 수 있나요?

케이블이 콘크리트 구조물 외부에서 절단된 경우 적절한 방수 접속 배선함을 사용하여 접합할 수 있습니다. 그러나 케이블이 센서 본체 근처의 콘크리트 타설 내부 깊숙히 끊어지면 게이지가 영구적으로 손실됩니다. 이는 건설 중 신중한 케이블 라우팅의 필요성을 강조합니다.
