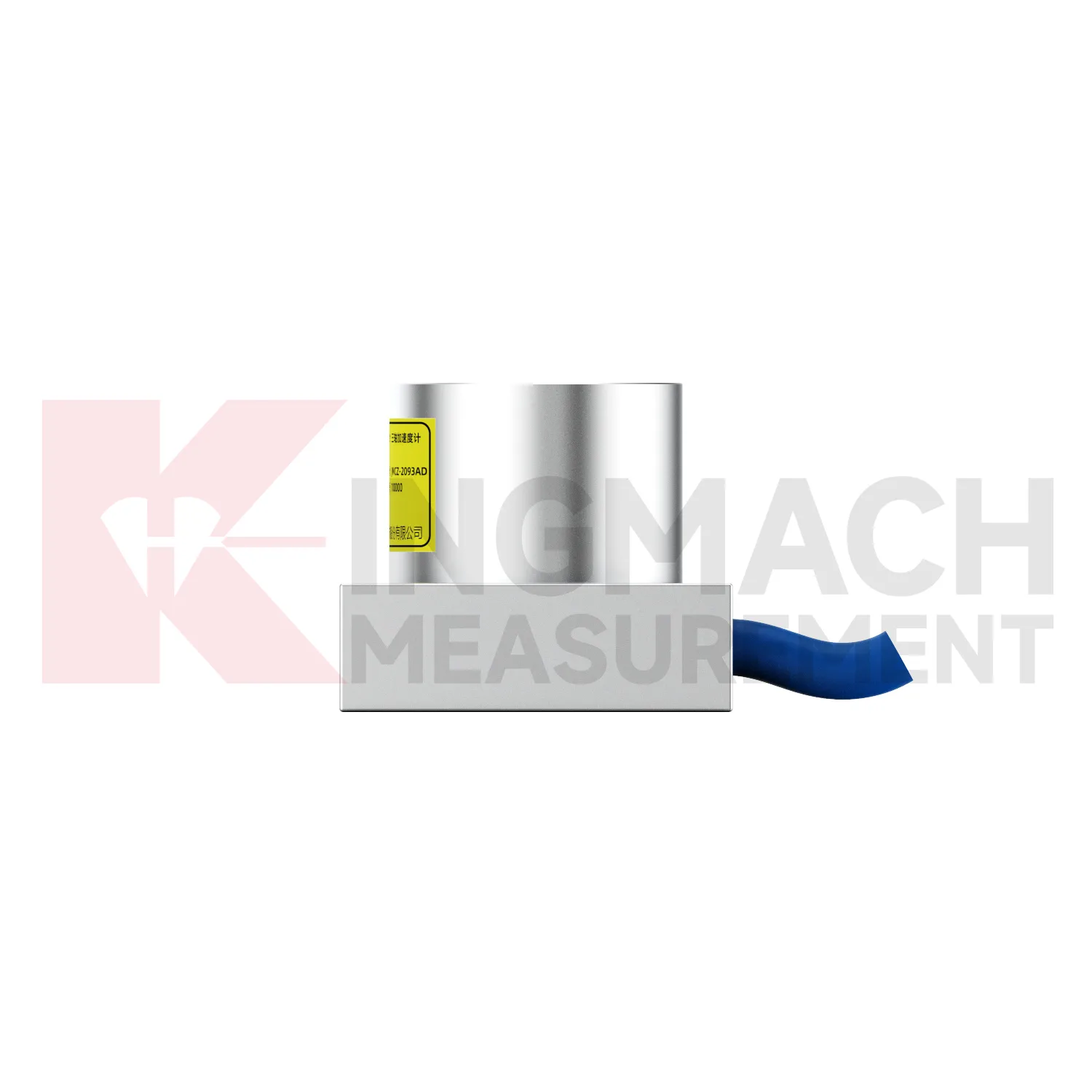

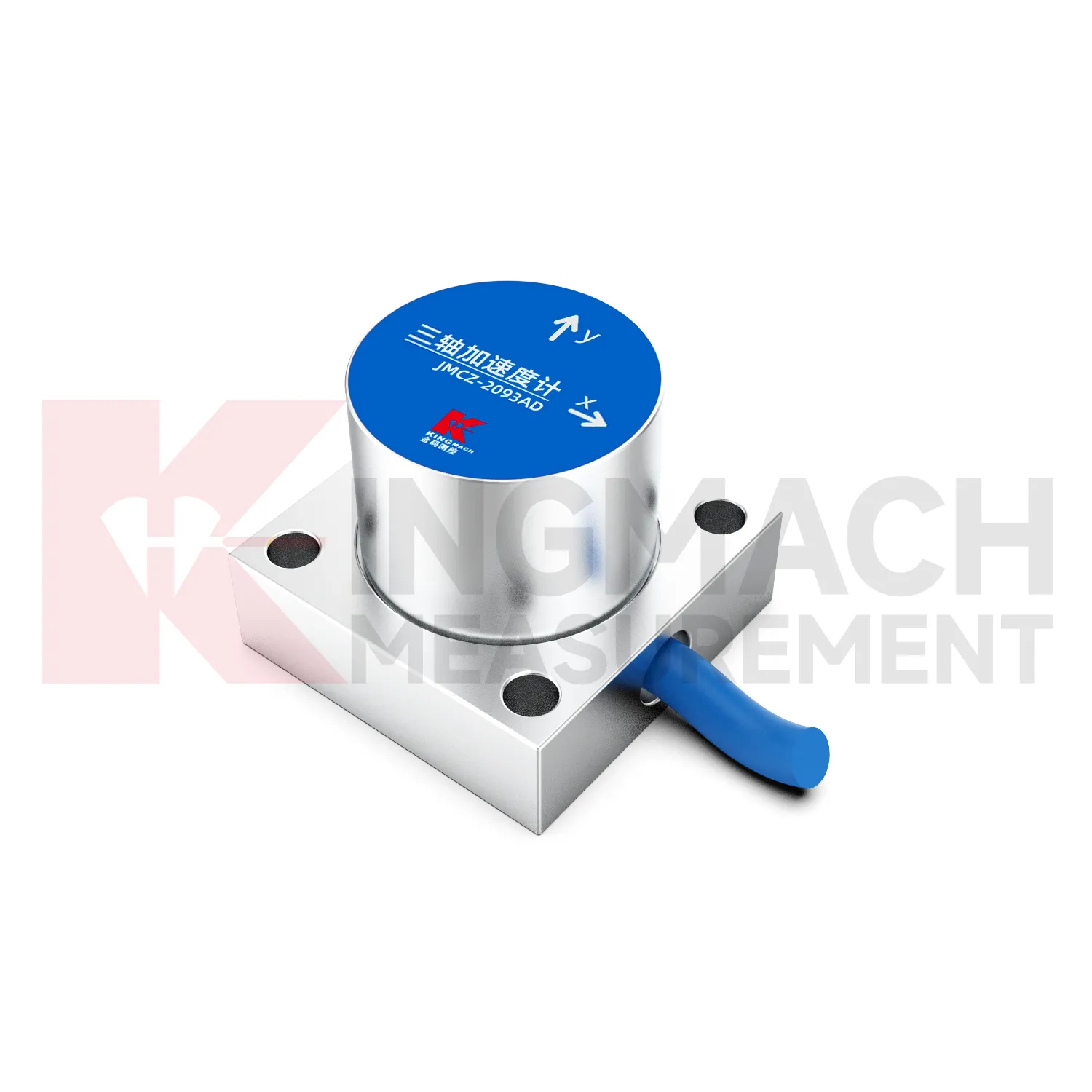

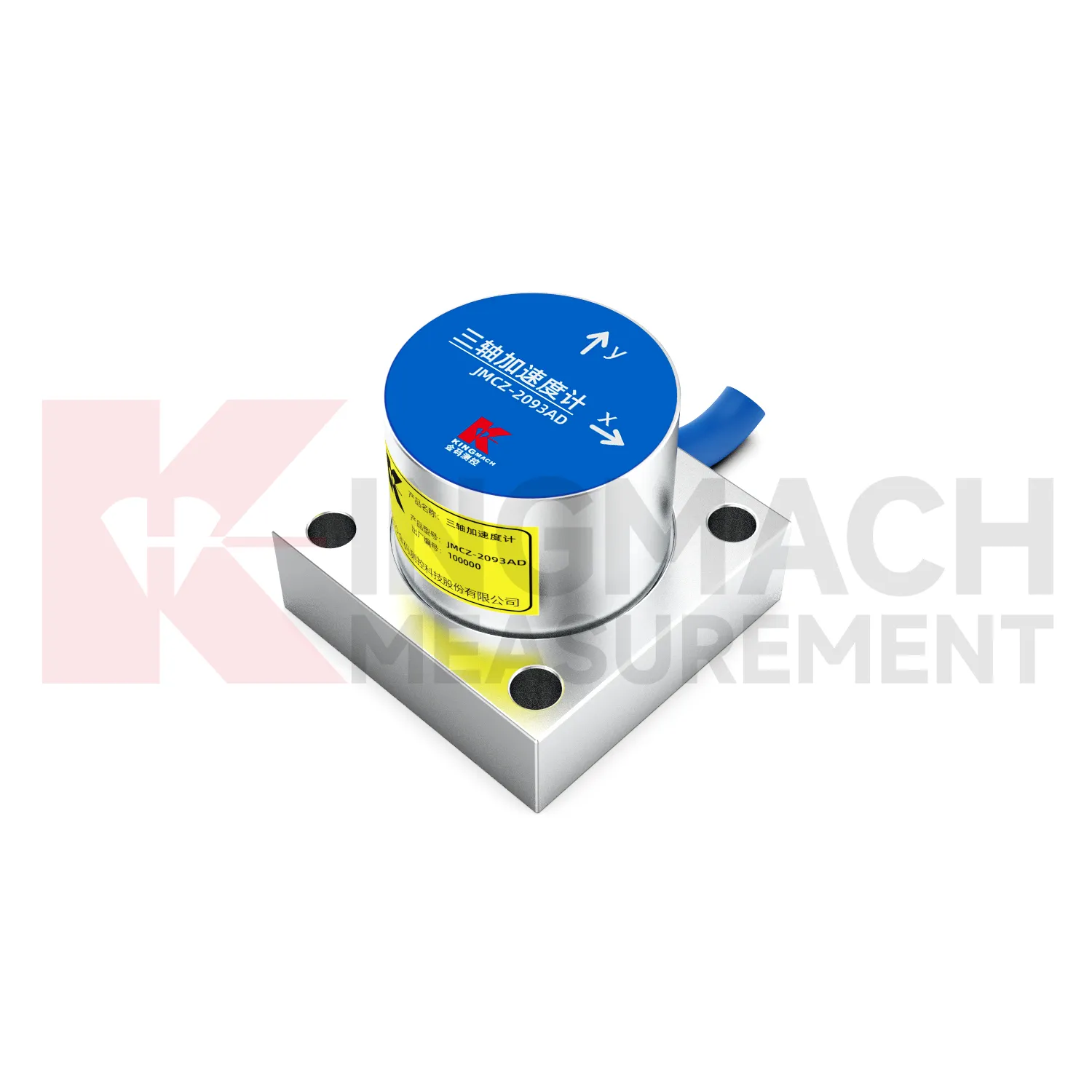

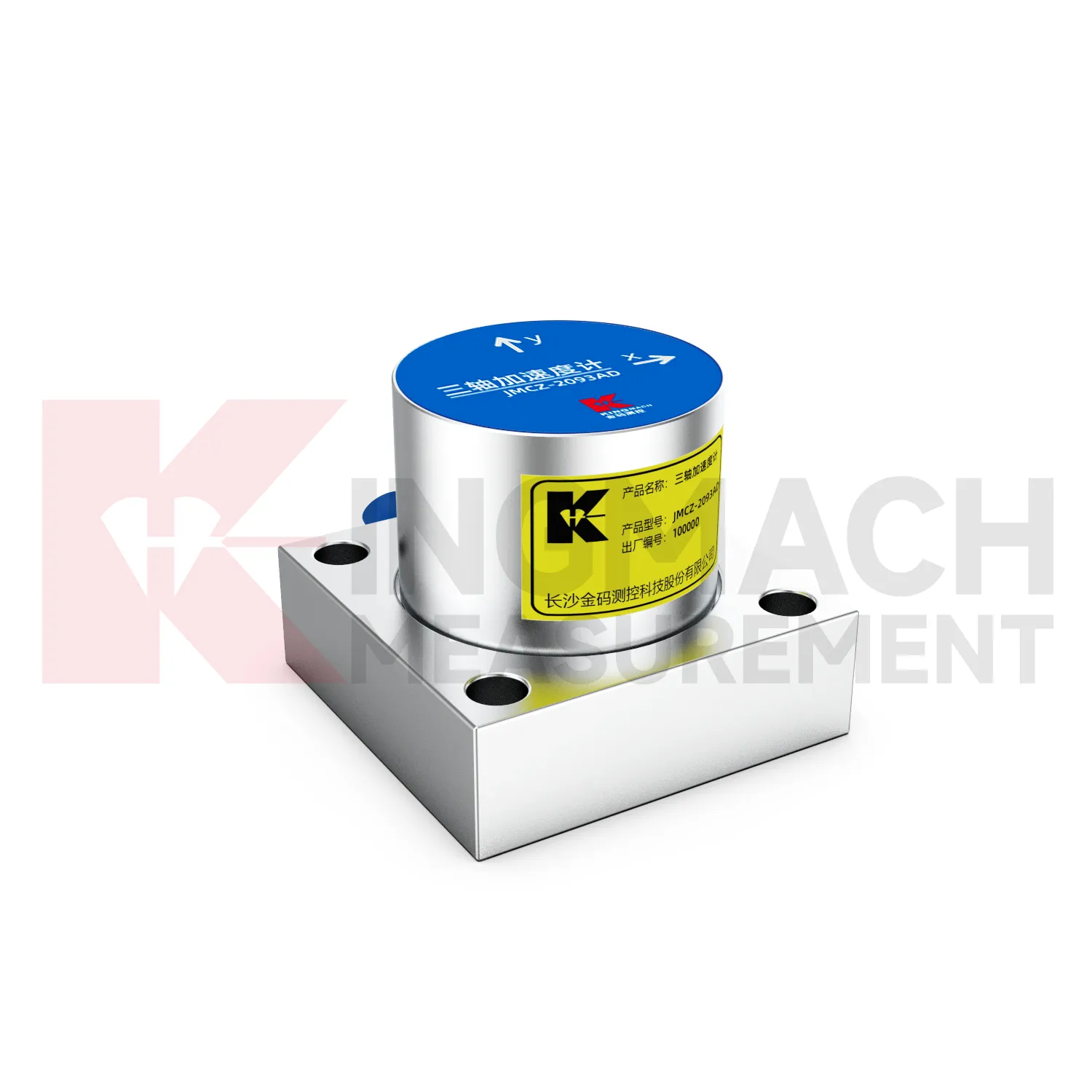

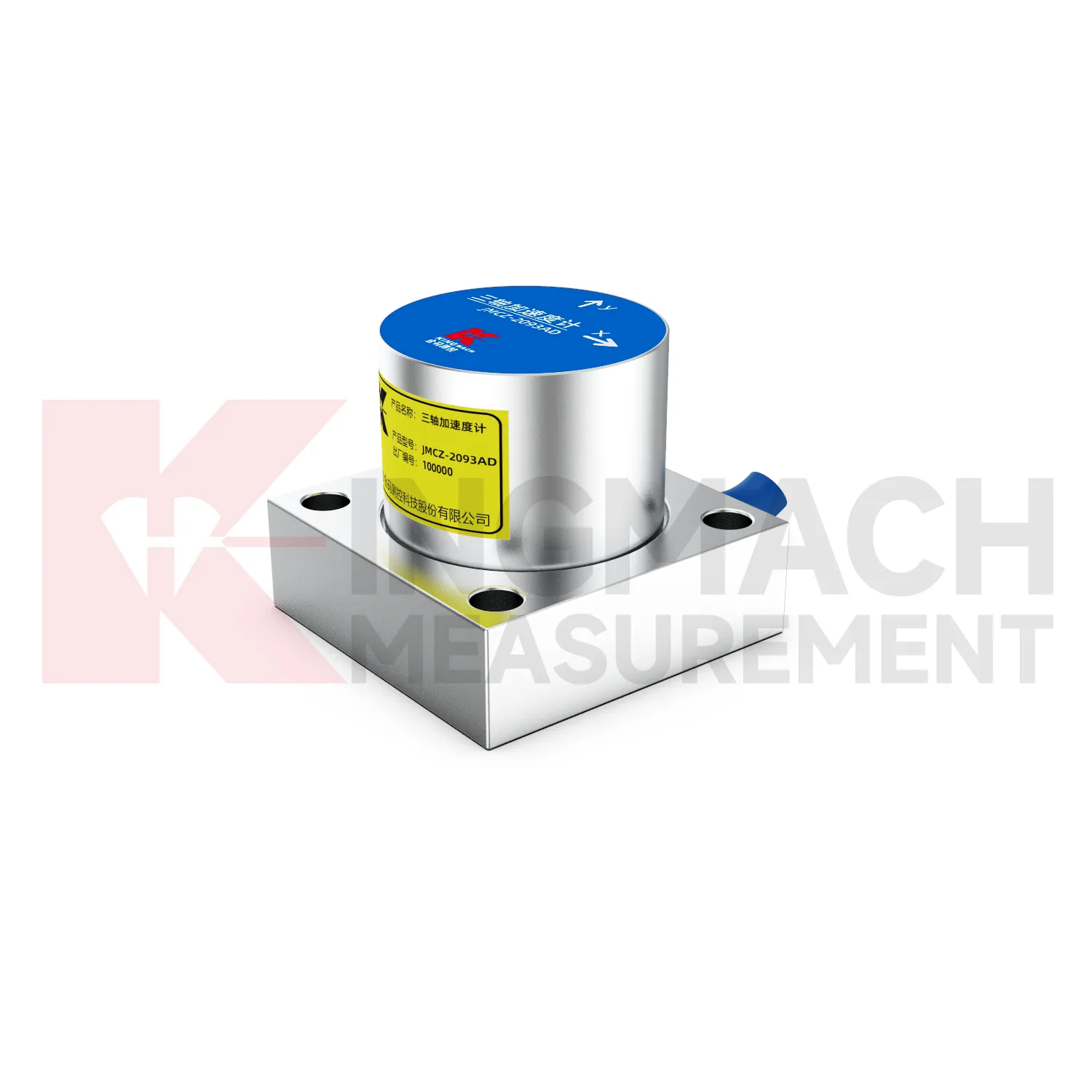

가속도계(3축)JMCZ-2093AD、W

가속도계(3축 축)는 MCU가 있는 용량성 3D-MEMS 센서입니다. 3축 가속도 및 진동 주파수를 측정하고 설치가 용이하며 철도, 교량에 적용됩니다. 구조적 진동 및 케이블 장력 모니터링에 적합합니다.

다운로드

무료 상담

일반 제품 정보

원산지:	중국 창사
브랜드 이름:	킹마흐
모델 번호:	JMCZ-2093AD、W
인증:	ISO9001、ISO14001、ISO45001

제품 비즈니스 용어

최소 주문 수량:	1개 조각
가격:	협상 가능
포장 세부사항:	판지 또는 나무 케이스. 맞춤형 포장 솔루션도 제공됩니다.
배달 시간:	전액 결제 수령 후 30일 이내에 배송됩니다.
지불 조건:	미리 T/T.

설명

애플리케이션:

JMCZ-2093AD/AW 3축 가속도계는 MCU와 데이터를 통합한 용량성 3D-MEMS 기술 기반 센서입니다.

3축 가속도, 진동 주파수 및 기타 매개변수를 측정할 수 있는 처리 회로. 구조가 간단하고 설치가 용이하여 철도, 교량, 건설, 차량/선박, 기계, 야금, 운송 산업 등의 구조물의 진동 주파수, 가속도, 케이블 힘 기본 주파수 측정에 널리 적용할 수 있습니다.

작동 원리:

용량성 3D-MEMS 기술을 기반으로 하는 이 3축 가속도계는 XYZ축 가속도 측정과 RS485 디지털 인터페이스를 통합합니다. 센서에는 감지/측정 구성 요소와 혼합 신호 ASIC 애플리케이션 회로가 내부적으로 통합되어 있으며 처리된 신호는 디지털 인터페이스를 통해 유연하게 출력됩니다. 설계, 생산 및 테스트 프로세스는 높은 안정성, 높은 신뢰성 및 고품질 표준을 준수하여 광범위한 온도 및 진동 범위에서 비교적 안정적인 출력을 제공합니다.

응용

- 구조적 진동 모니터링

- 충격 및 폭발 모니터링

- 케이블 장력 측정

- 지진 및 붕괴 모니터링

명세서

가속도 측정	JMCZ-2093AD(dynamic)	JMCZ-2093AW(dynamic)
주파수 범위	0.2~25Hz(3축)/0.2~50Hz(1축)
가속 범위	±2g
가속 해상도	0.817mm/s²
정확성	1mg
샘플링/업로드 속도	50Hz(3축) / 100Hz(1축)
전원공급장치	DC 9V-24V
출력 신호	RS485 신호	내장 4G DTU, TCP 프로토콜
전송 속도	9600
전력 소비	<0.5W	<2W
작동 온도	-40℃~+85℃
방수등급	IP68

케이블 힘 측정	JMCZ-2093AD(정적)	JMCZ-2093AW(정적)
고유진동수	0.3~50Hz
힘 범위	10~10,000kN
케이블 매개변수	길이: 2~500m 직경: 6~150mm
주파수 정확도	0.5% ± 0.001Hz
힘 정확도	계수 K의 정확도에 따라 결정됩니다. 예: K 정확도가 1%인 경우 힘 정확도는 2%입니다.
공급 전압	DC 9V~24V
출력 신호	RS485 신호	내장 4G DTU, TCP 프로토콜
전송 속도	9600
전력 소비	<0.5W
작동 온도	-40℃~+85℃
방수등급	IP68
