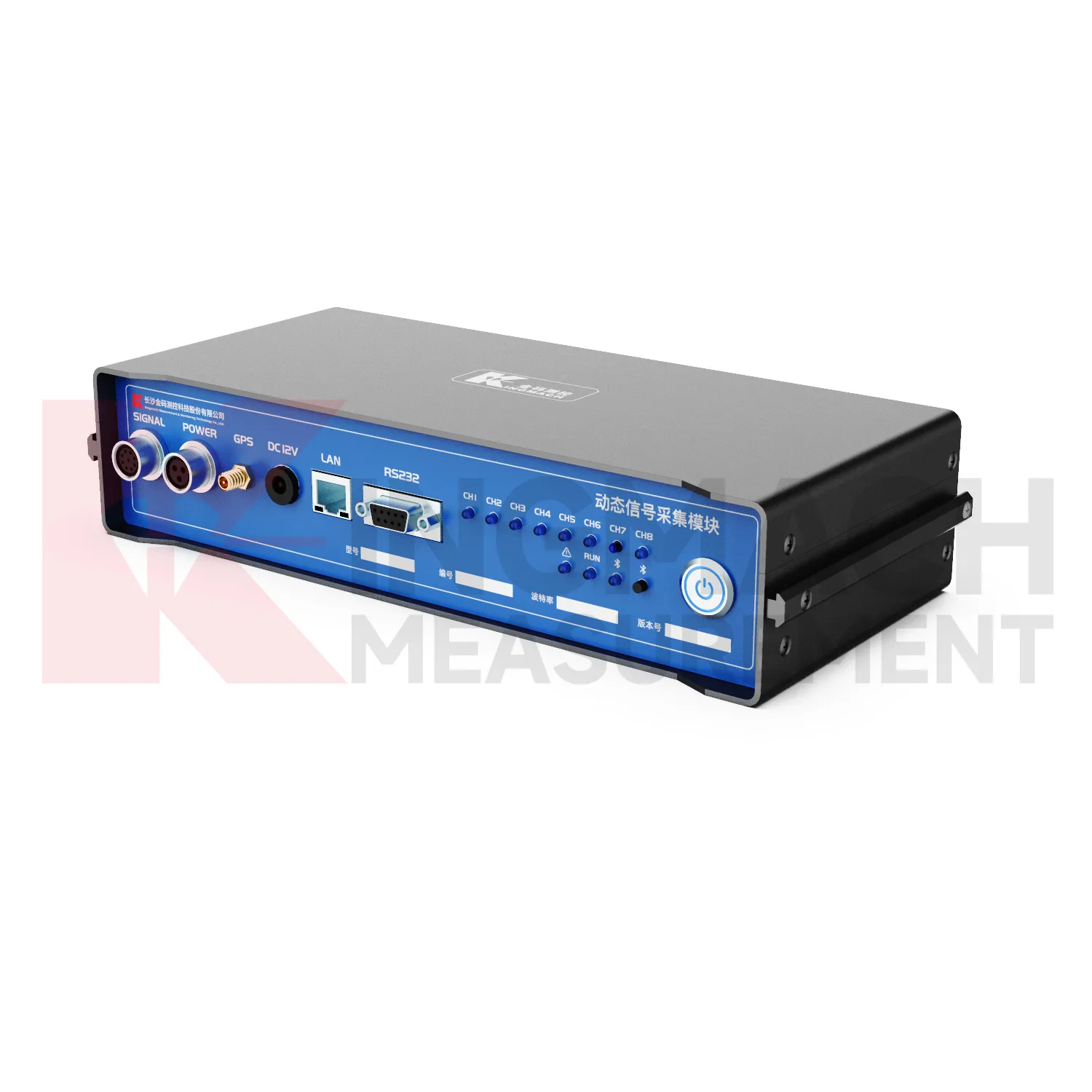

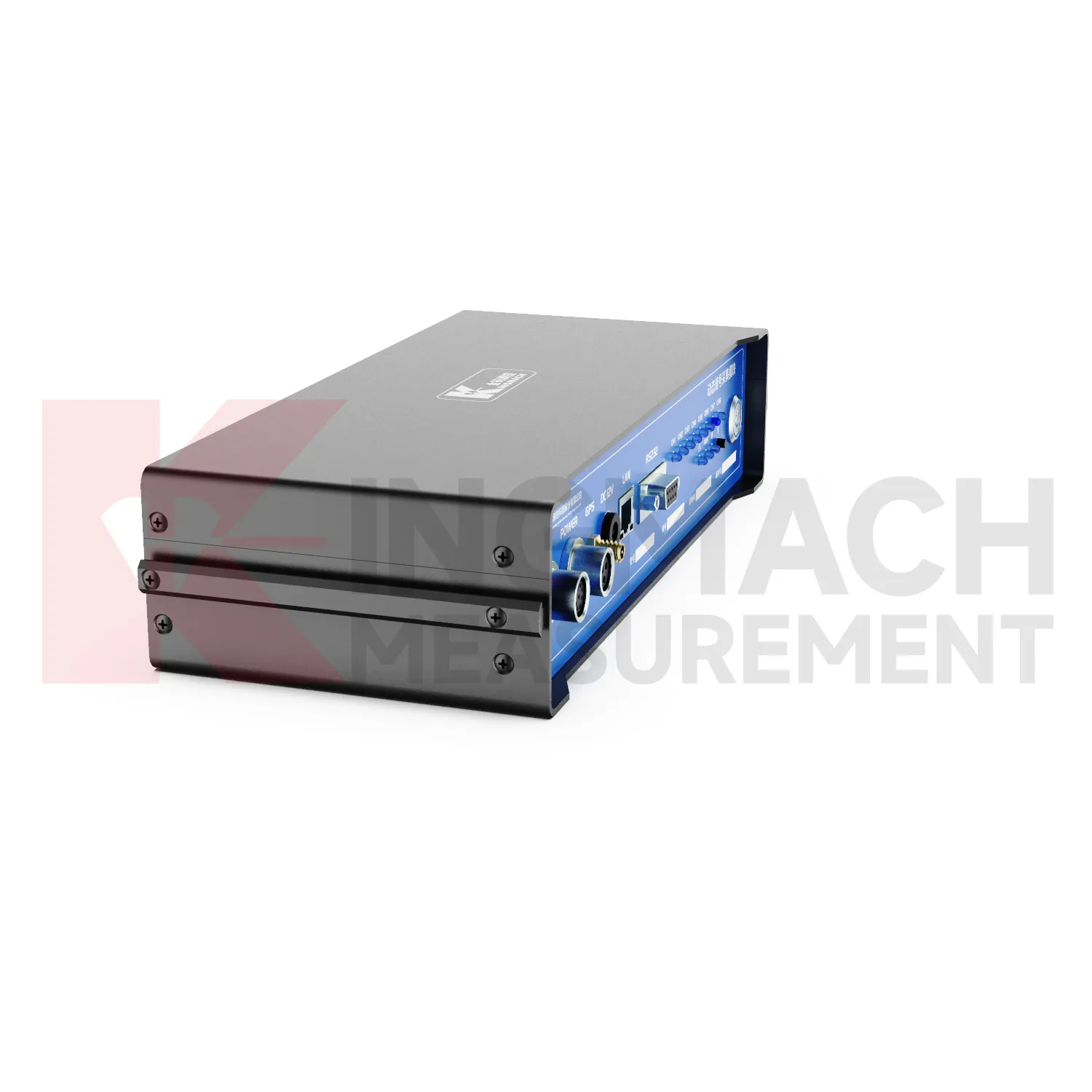

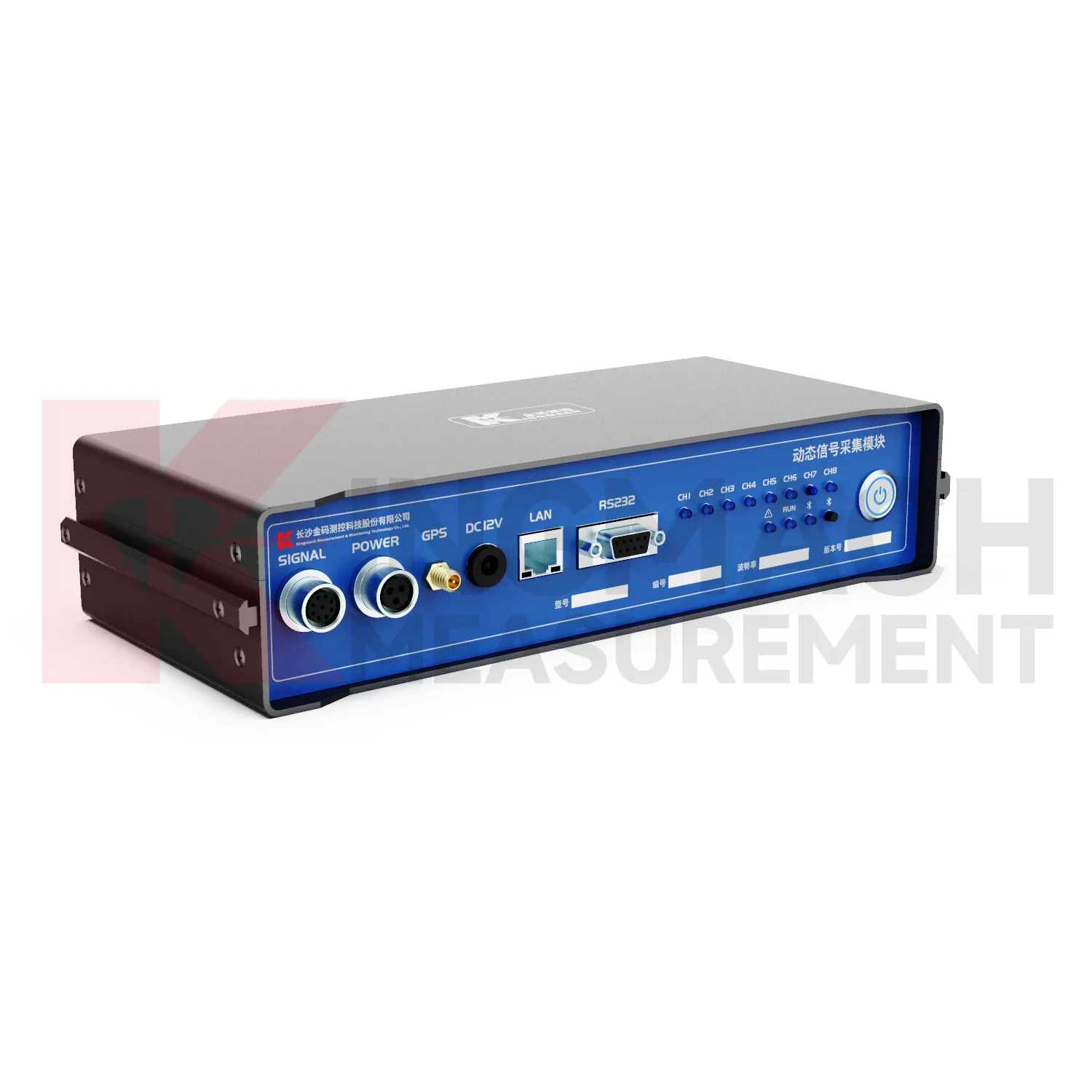

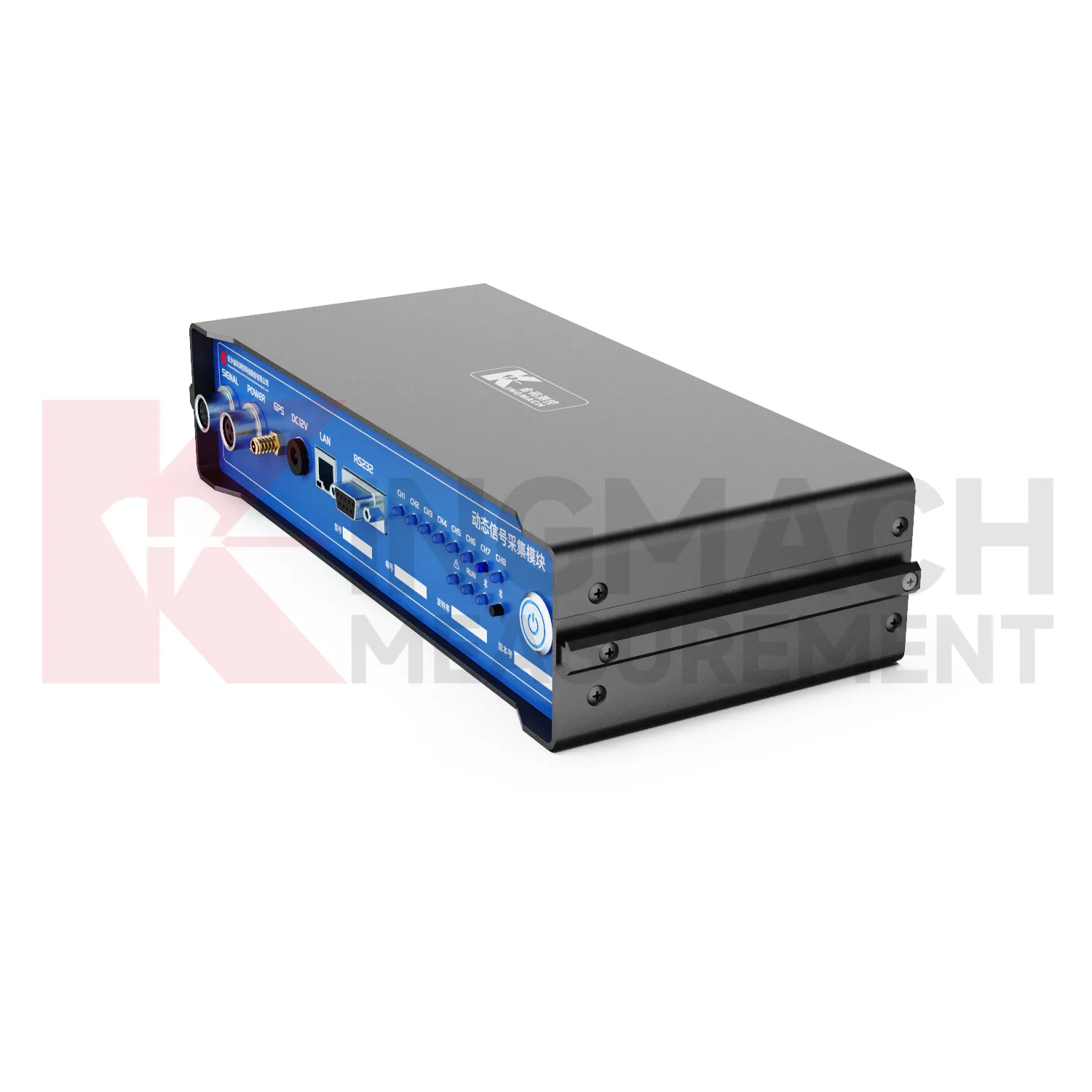

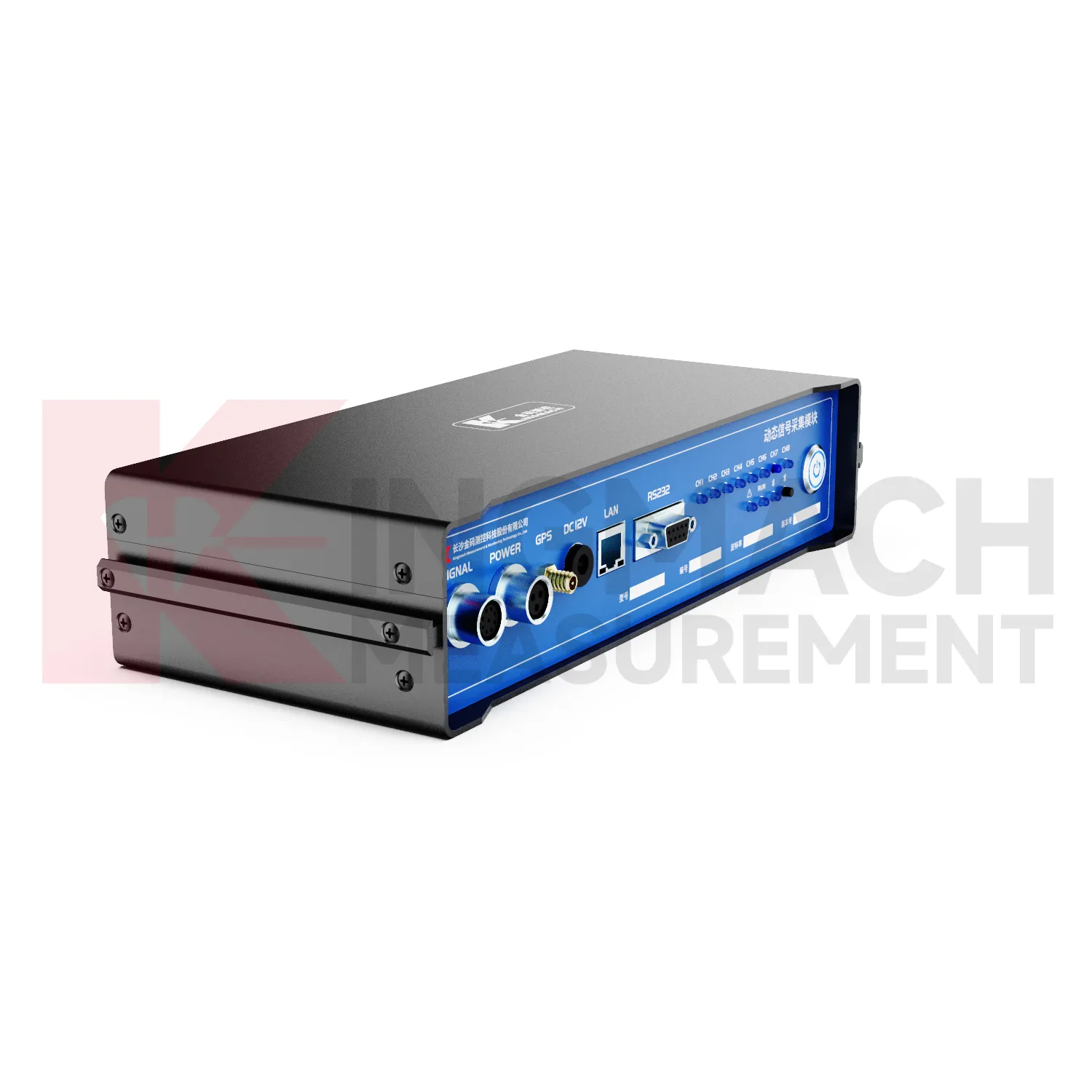

동적 신호 수집 모듈 JMYD-1008XC

동적 신호 수집 모듈은 표준 전압 신호를 수집하고 처리하도록 설계된 터미널 장치입니다. 프로그래밍 가능한 이득 증폭기 회로, 지능형 전력 관리 모듈, 고속 AD 변환 회로 및 코어 획득 제어 회로가 내장되어 있습니다. 고성능 마이크로컨트롤러가 탑재되어 있어 빠르고 효율적인 데이터 처리 및 전송이 가능합니다.

다운로드

무료 상담

일반 제품 정보

원산지:	중국 창사
브랜드 이름:	킹마흐
모델 번호:	JMYD-1008XC
인증:	ISO9001、ISO14001、ISO45001

제품 비즈니스 용어

최소 주문 수량:	1개 조각
가격:	협상 가능
포장 세부사항:	판지 또는 나무 케이스. 맞춤형 포장 솔루션도 제공됩니다.
배달 시간:	전액 결제 수령 후 30일 이내에 배송됩니다.
지불 조건:	미리 T/T.

설명

소개:

동적 신호 수집 모듈(모델: JMYD-1008XC)은 표준화된 전압 신호를 수집하고 처리하기 위한 단말 장치입니다. 프로그래밍 가능한 증폭 회로, 지능형 전원 관리 모듈, 고속 AD 변환 회로 및 코어 획득 제어 회로를 갖춘 고성능 마이크로컨트롤러는 신속한 데이터 처리 및 전송을 보장합니다. 이 수집 시스템은 구조적 진동 데이터의 효과적이고 정확한 수집 및 처리를 가능하게 하며 컴팩트한 크기, 사용자 친화적인 작동 및 간단한 설치를 특징으로 합니다.

시스템 기능:

l 9V-36V DC 전원 공급 장치를 지원하는 매우 넓은 전압 입력.

l 동적 범위:≥130dB。

l 최대 52kSPS 속도의 8채널 동기 샘플링은 신호 무결성을 보장합니다.

l 각 채널에는 독립적인 신호 처리 시스템과 24비트 AD 변환기가 있습니다.

l RS232 또는 이더넷을 포함하여 컴퓨터와의 선택 가능한 다중 통신 인터페이스.

l 이더넷 통신을 통해 시스템은 무제한 채널 확장 및 병렬 샘플링을 위한 계단식 연결을 지원하여 컴퓨터를 통해 장기간 실시간, 중단 없는 다중 채널 신호 녹음이 가능합니다.

응용

이 제품은 지질 공학 엔지니어링 및 구조물(예: 저수지 댐, 교량, 터널, 경사면, 노후된 건물 및 광산, 원자력 발전소 및 토목 구조물)에 대한 안전 모니터링 프로젝트에서 실시간 자동 데이터 수집, 저장, 전송, 보고 및 센서 신호의 조기 경고를 위해 설계되어 건설 및 운영 관리자에게 현재 프로젝트 상태 및 안전과 관련된 데이터 지원 및 의사 결정 기반을 제공합니다.

명세서

전원 전압	DC 9V~24V
전압 범위	±2.5V
전압 표시 오류	±0.5%FS
표시 안정성	±0.1%/일(20C±1C에서 1시간 예열 후 측정)
대역폭	70kHz
공통 모드 거부	>120dB(G=10)
신호 대 잡음비	110dB(52kSPS)
소음	≤3 μVrms(입력 단락, 최대 게인 입력으로 변환)
의사소통 방법	통신 인터페이스 이더넷, RS232 및 Bluetooth 지원
샘플링 주파수	최대 10kHz
치수	276mm×120mm×60mm
작동 온도	-30℃~+70℃
