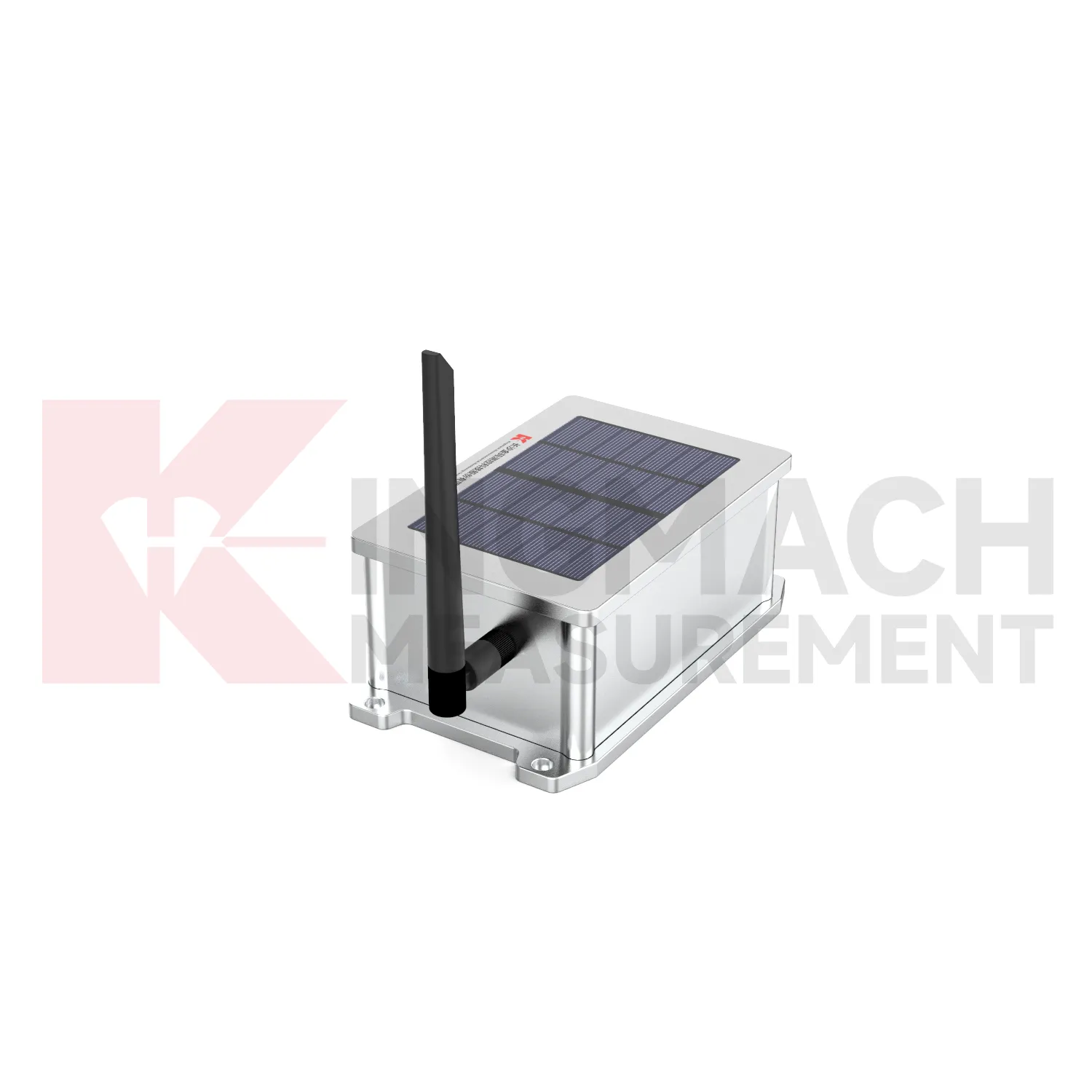

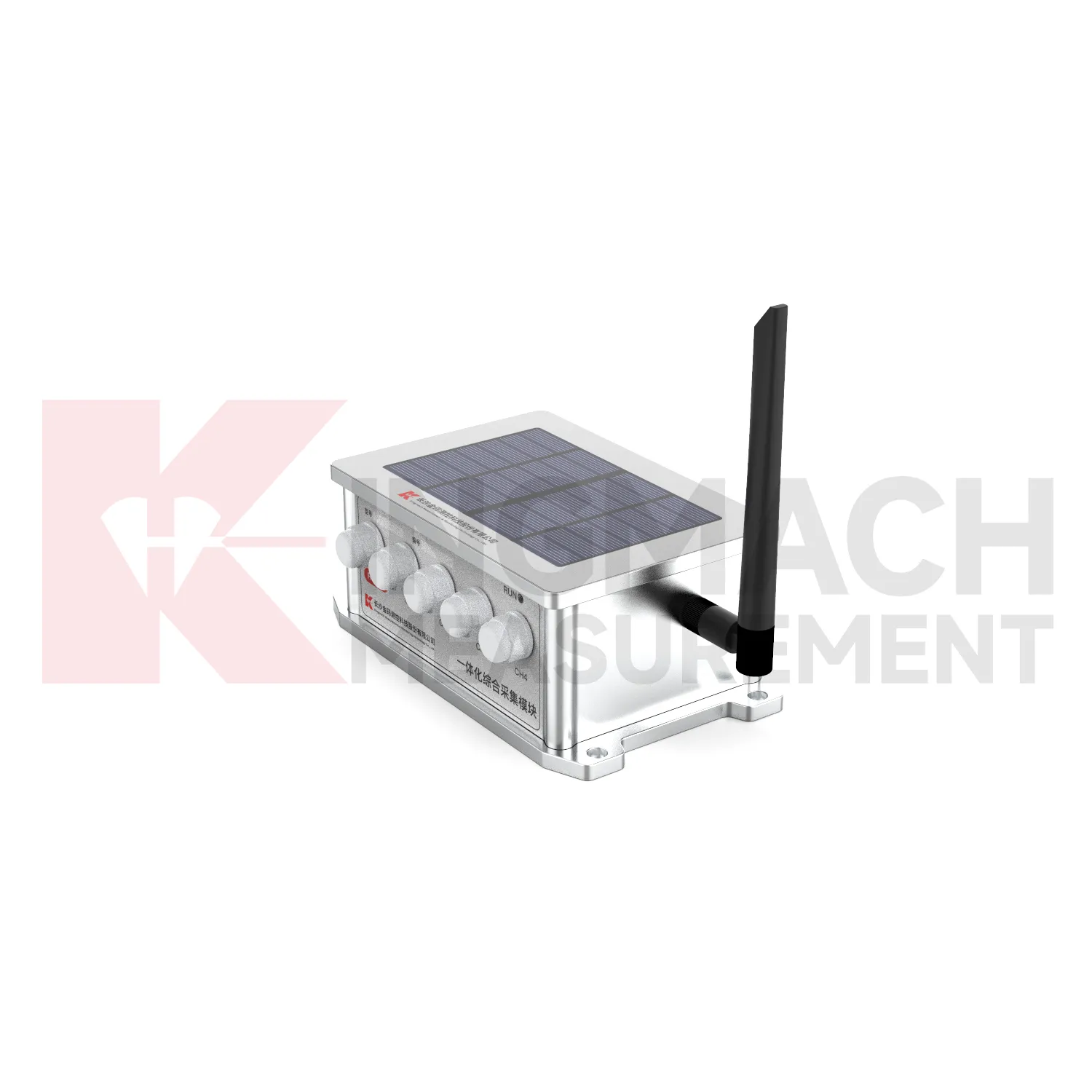

통합된 종합 획득 모듈 JMZX-4/8GH-RTU

일반 제품 정보

제품 비즈니스 용어

설명

소개:

통합 종합 획득 모듈(JMZX-4/8GH-RTU)은 당사에서 출시한 자동화된 다중 신호 종합 획득 모듈입니다. 진동선, 전압, 저항, RS485 등 신호 유형의 센서로부터 데이터를 수집할 수 있습니다. 이 모듈은 태양광 충전 제어 회로, 리튬 배터리, 무선 4G 모듈, 매개변수 저장, 데이터 수집 등을 통합하여 수집, 전원 공급 및 데이터 업로드의 통합을 실현합니다. 다양한 지반 공학 및 구조물(저수지 댐, 교량, 터널, 경사면, 노후 주택, 광산, 원자력 발전소, 토목 건물 등)의 안전 모니터링 프로젝트에 사용할 수 있으며, 엔지니어링 건설 및 운영 관리자에게 프로젝트의 현황 및 안전과 관련된 데이터 지원 및 판단 근거를 제공합니다. 컴팩트한 크기, 방수 및 방진 특성을 갖춘 휴대용 디자인을 채택했습니다.

제품 특징:

1. 자동 식별 및 지능형 계산을 지원하고 물리량(응력, 하중, 변위, 온도 등)을 자동으로 계산하고 자동으로 보고하는 고도로 지능적인 모듈형 통합 설계를 채택합니다.

2. 원격 업그레이드 및 유지 관리를 지원하여 진정한 무인 작동을 달성합니다.

3. 강력한 컴퓨팅 및 처리 기능을 갖춘 32비트 마이크로프로세서를 사용하여 시스템 효율성을 크게 향상시킵니다.

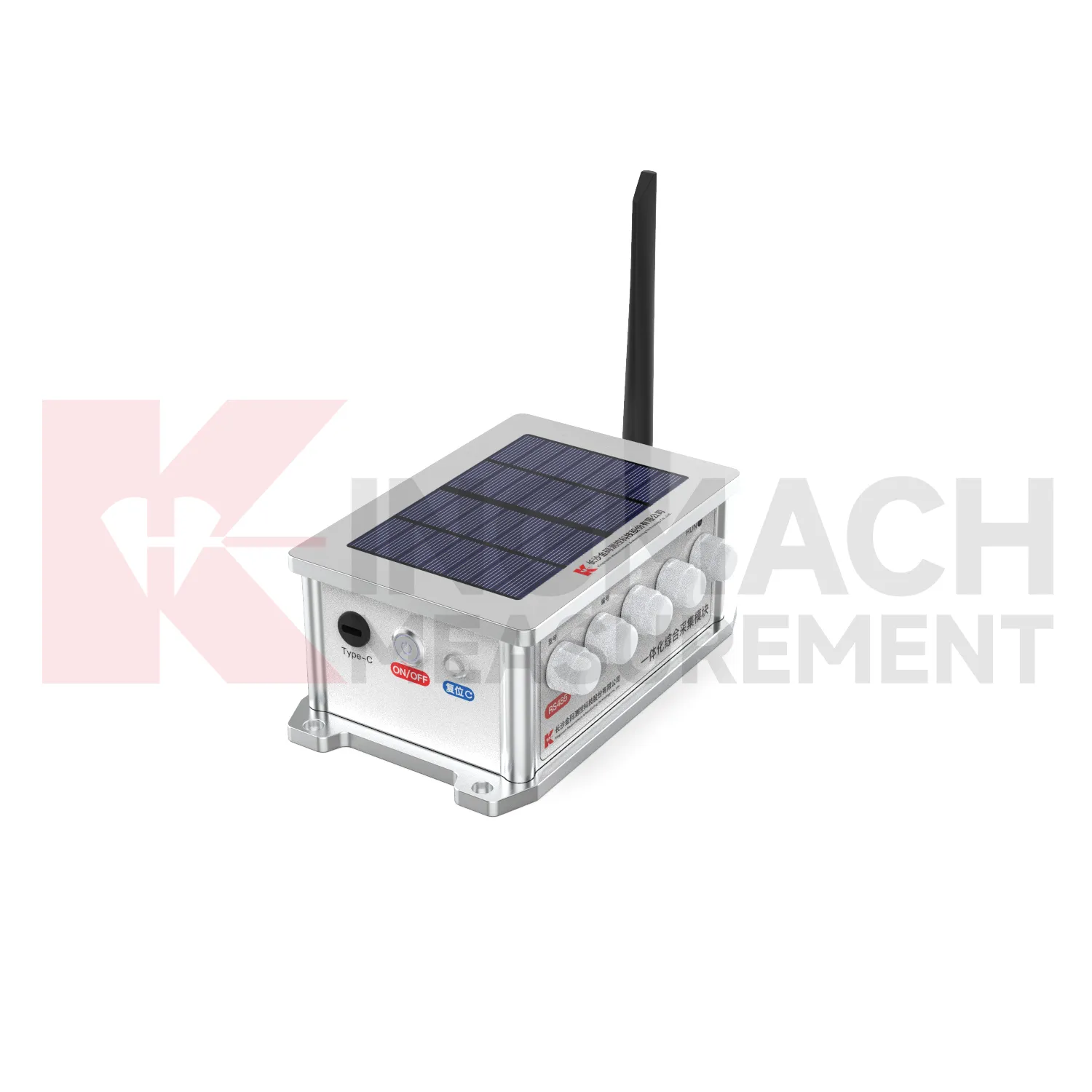

4. Type-C 인터페이스를 통한 외부 충전을 지원합니다.

5. RS485 버스형 센서, 지능형 유도 주파수 변조 센서, 진동 와이어 센서, 전압 신호 센서, 3k 서미스터 온도계 등 다양한 유형의 센서에 액세스할 수 있습니다.

6. 센서 인터페이스는 모두 절연 설계를 채택하여 모듈의 낙뢰 보호 성능을 크게 향상시킵니다.

7. 4G/5G 전체 네트워크 통신이 내장되어 있으며 사용자 SIM 카드 및 IoT 전용 네트워크 카드(APN 카드)를 지원하고 외부 네트워크를 거치지 않고 내부 네트워크 서버에 직접 데이터 업로드를 지원합니다. TCP, MQTT, HTTP와 같은 사용자 맞춤형 프로토콜을 지원하고 지정된 플랫폼에 대한 데이터 업로드를 지원하며 최대 4개의 데이터 센터 주소로 푸시하는 기능도 지원합니다.

8. 저전력 설계. 시간 수집 설정 후, 측정되지 않는 시간에는 자동으로 슬립 모드로 진입하여 전력 소모를 줄여줍니다. 자동 타이밍 및 원격 깨우기를 지원합니다.

9. 모듈은 실시간 수집, 단일 수집, 시간 제한 수집, 임계값 트리거 수집, 활성 업로드 등 다양한 수집 방법을 지원합니다. 시간별 수집 간격 매개변수를 구성할 수 있으며(1분~24시간) 임계값에 따라 자동으로 암호화된 수집을 수행할 수 있습니다. 네트워크 연결이 끊어지면 데이터 자동 저장을 지원합니다. 내장된 저장 용량은 1년 이상 이력 데이터 저장을 지원하며, 오프라인 전송/재전송 기능을 지원합니다.

10. 이 모듈에는 태양광 패널과 내장 리튬 배터리가 내장되어 있으며 태양광 충전 제어 회로가 내장되어 있어 장기간 데이터 수집이 가능합니다. 30분에 한 번 수집 빈도로 연속 30일 동안 흐린 날과 비가 오는 날 동안 정상적으로 작동할 수 있습니다.

11. 휴대가 간편하고 크기가 작으며 방수 및 방진 기능이 있습니다.

명세서

1. 전원 공급 방법: 내부 배터리 전원 공급 장치
2. 충전 전압: DC5V
3. 모듈 채널:

JMZX-4GH-RTU: 1×RS485 버스 수집 채널, 4×아날로그 신호 수집 채널

JMZX-8GH-RTU: 1×RS485 버스 수집 채널, 8×아날로그 신호 수집 채널

4. 작동 온도: -30~+60℃
5. 작동 습도: 0-95%RH
6. 모듈 CH1~CH4/CH8은 진동선형, 유도주파수 변조형, 전압형, 저항형, 주파수형 등의 센서에 접근할 수 있습니다. 측정 정확도와 분해능은 다음과 같습니다.:

   센서 유형	측정 정확도	해결
   진동 와이어	주파수: ±0.2Hz; 온도: 0.5℃	주파수: ±0.01Hz; 온도: 0.1℃
   유도성 주파수 변조 변위 게이지	변위: 0.5%FS; 온도: 0.5℃	변위: 0.1mm; 온도: 0.1℃
   표준 아날로그	전압: 0.1%FS; 현재: 0.1%FS	전압: <0.1mV; 전류: 0.5uA
   저항	저항값: 10Ω	저항값: 0.1Ω

7. 보호 등급: IP67

8. 전력 소비: 대기: <3mW; 작동: <1.5W

9. 외부 치수:

   JMZX-4GH-RTU: 106mm×140mm×70mm(안테나 제외)

   JMZX-8GH-RTU: 106mm×140mm×92mm(안테나 제외)
