GNSS JMBD-1050

일반 제품 정보

제품 비즈니스 용어

설명

소개:

GNSS는 고성능, 고정밀 SoC(System-on-Chip)를 사용해 개발된 차세대 전천후 무인 자동 측위 시스템으로 다중 별자리 및 다중 주파수 고정밀 측위를 지원한다. 중국의 BeiDou 항법 위성 시스템(BDS B1/B2), 미국의 GPS(L1/L2), 러시아의 GLONASS(L1/L2) 및 유럽의 Galileo(E1/E5b)의 신호와 호환됩니다. 엔지니어링 프로젝트의 모니터링 지점에 배치된 하나 이상의 포지셔닝 장치로 구성된 이 시스템은 수평 및 수직 변위를 측정합니다. 본 시스템은 전천후 무인 자동 변위 측정 시스템을 구성합니다.

작동 원리:

1. 센서 원리:

고성능 및 고정밀 SoC 칩을 기반으로 하는 차세대 GNSS 로케이터는 전체 시스템의 다중 주파수 고정밀 포지셔닝을 지원합니다. 원자시계 타이밍 시스템을 갖춘 인공지구위성으로부터 신호를 받아 지점측정을 하는 기술이다. 포지셔너는 4개 이상의 위성의 타이밍 코딩을 수신하고, 해석을 통해 로케이터 자체의 위치를 ​​얻을 수 있으며 동적 모니터링을 구현할 수 있습니다.

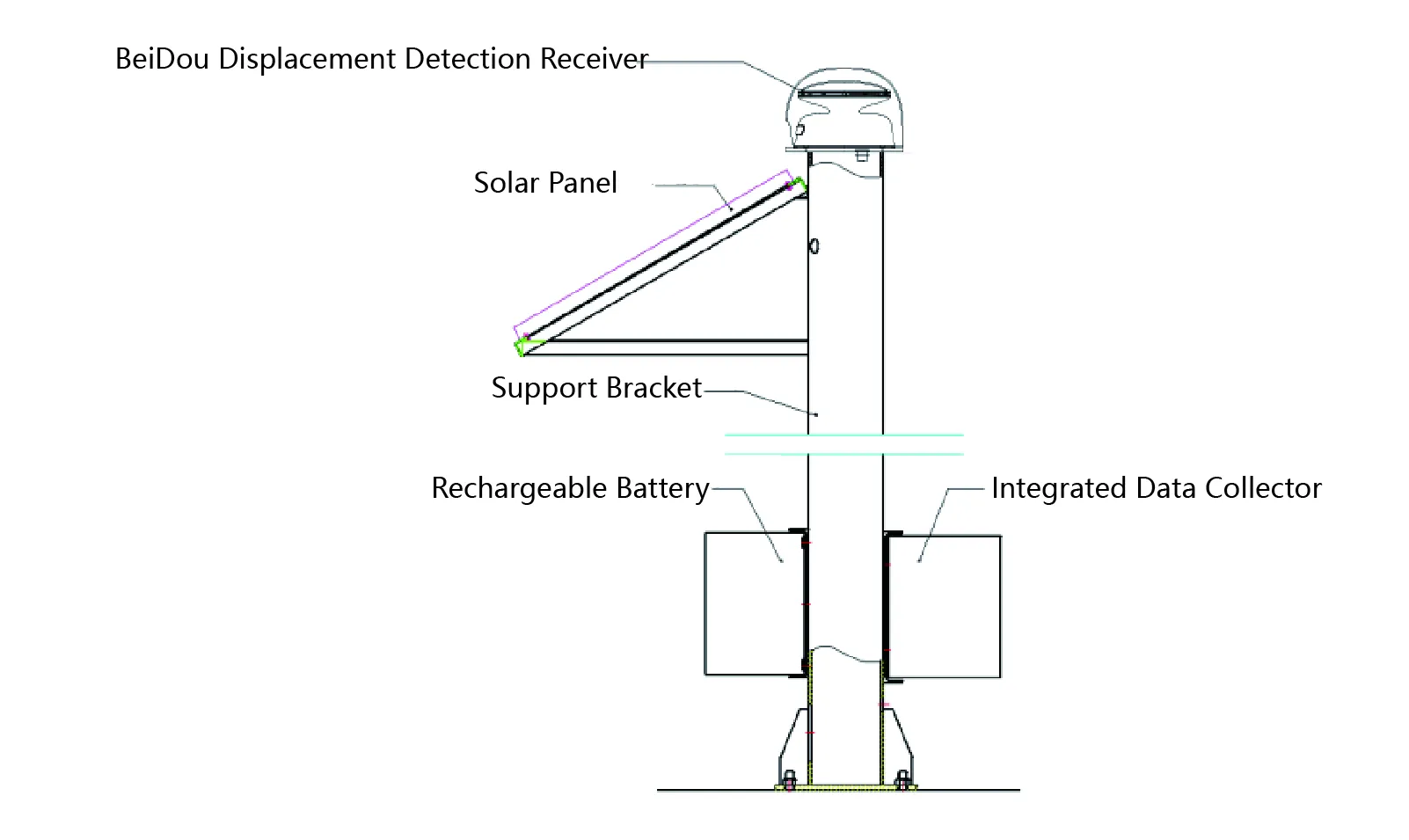

GPS 원격 변위 측정 시스템은 GNSS(전체 시스템) 위치 측정기, 장착 브래킷, 태양광 패널, 배터리 등으로 구성됩니다.

2.시스템 원리:

여러 측위 장치로 구성된 시스템은 상호 연결을 통해 좌표 미분 계산을 수행하면서 자체 위치를 측정하므로 고정밀 상대 변위 측정이 가능합니다. 이러한 엔지니어링 프로젝트에서 로케이터는 데이텀 포인트, 테스트 포인트와 동일하게 배열될 수 있으며 데이텀 포인트에 대한 테스트 포인트의 고정밀 위치 변경 값을 얻을 수 있습니다.

제품 외관:

JMBD-1050 호스트 패널에는 3개의 표시기와 1개의 인터페이스가 포함되어 있습니다.

1. 전원 표시 등: 조명이 켜지면 전원이 연결되었음을 나타냅니다.

2.4G 표시 등: 조명이 켜져 있으면 정상적인 4G 네트워크 통신을 나타냅니다.

3. GNSS 포지셔닝 표시 등: 불이 들어오면 성공적인 포지셔닝을 나타냅니다.

4. 전원 인터페이스 및 RS485 통신 인터페이스.

응용

경사면, 고속철도, 교량, 건물, 광산, 댐 등 엔지니어링 분야에 광범위하게 적용되어 구조적 상대 변위 변화를 정밀하게 측정합니다.
