스마트 다점 변위계 JMDL-31XXAT

일반 제품 정보

제품 비즈니스 용어

설명

소개:

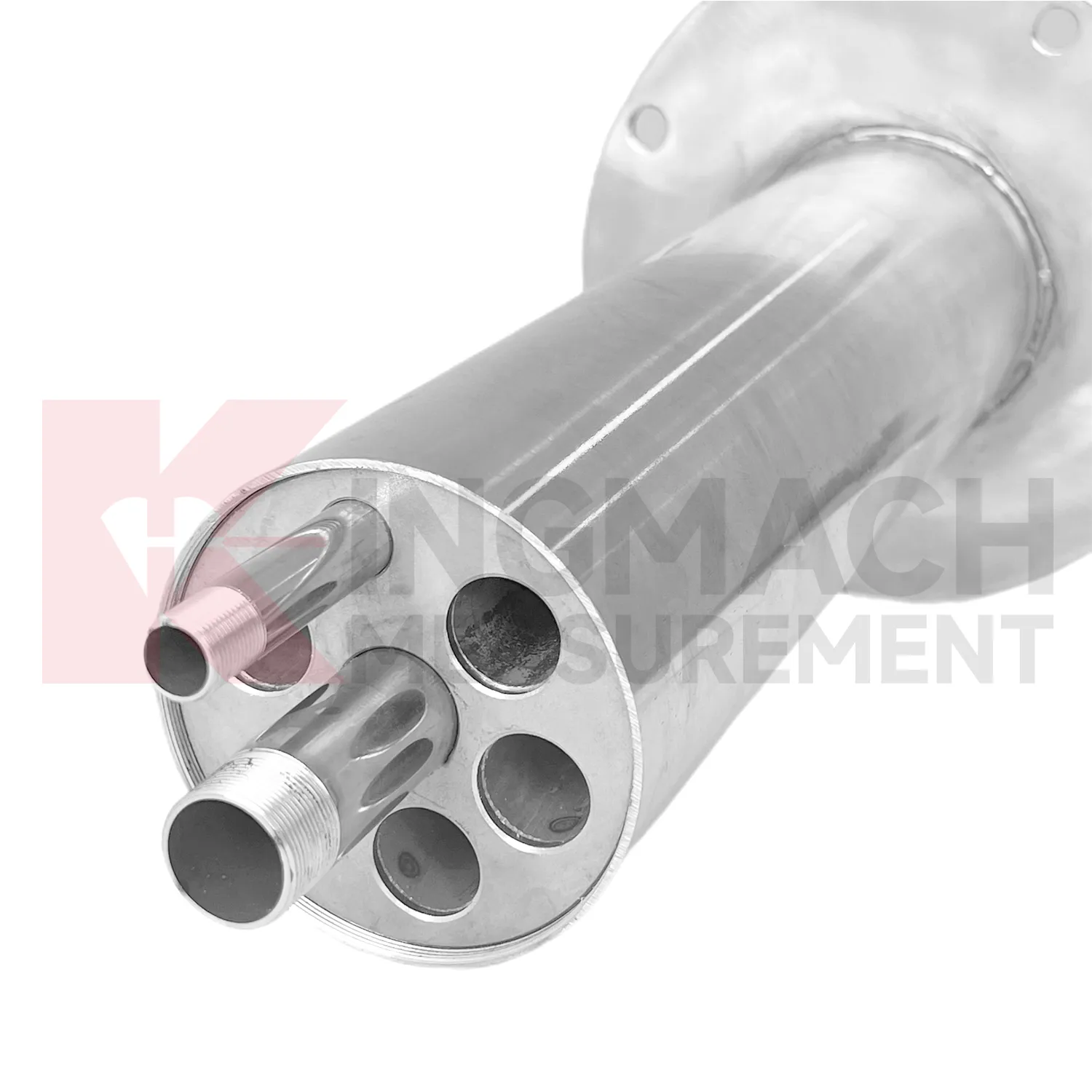

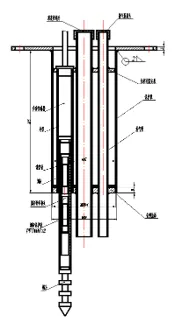

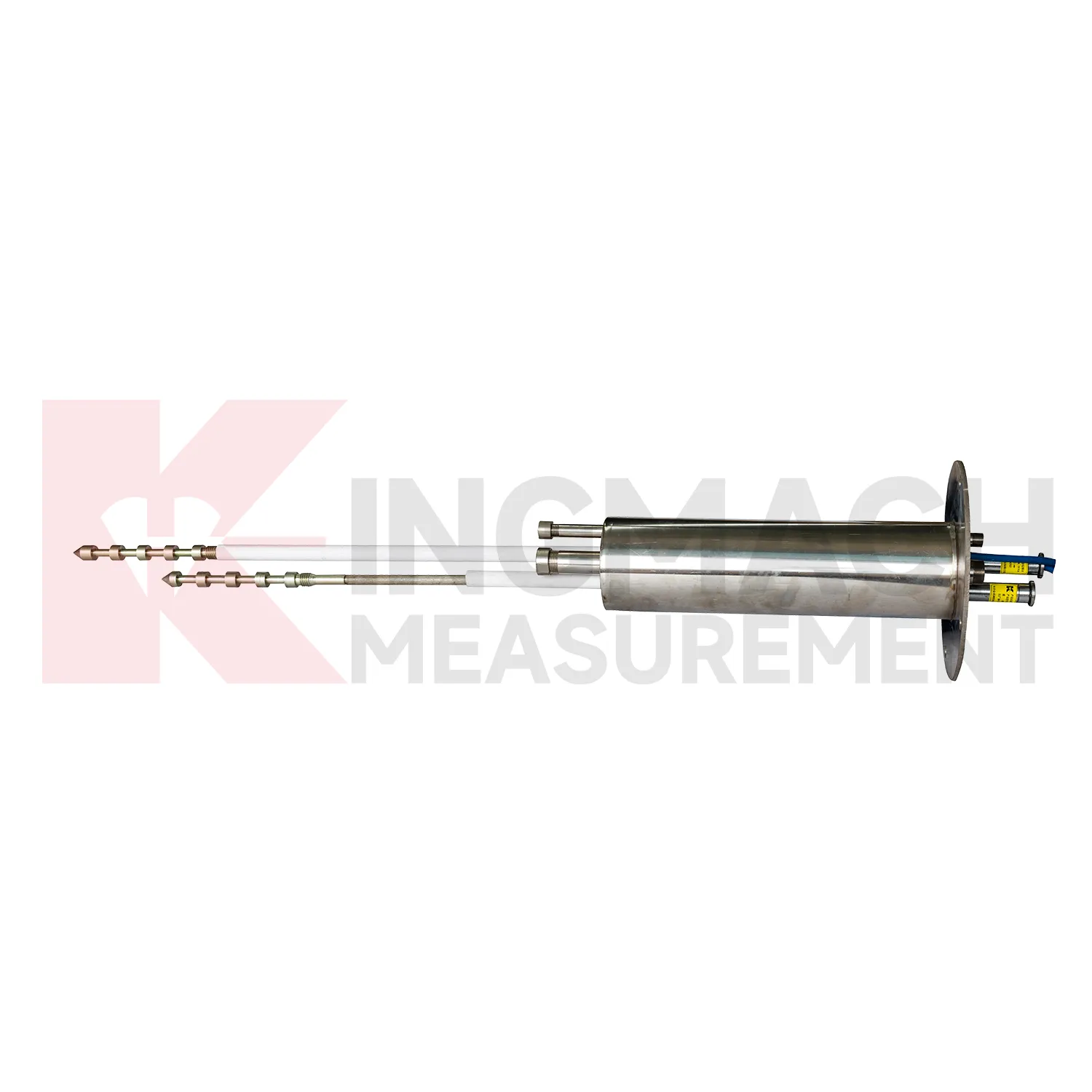

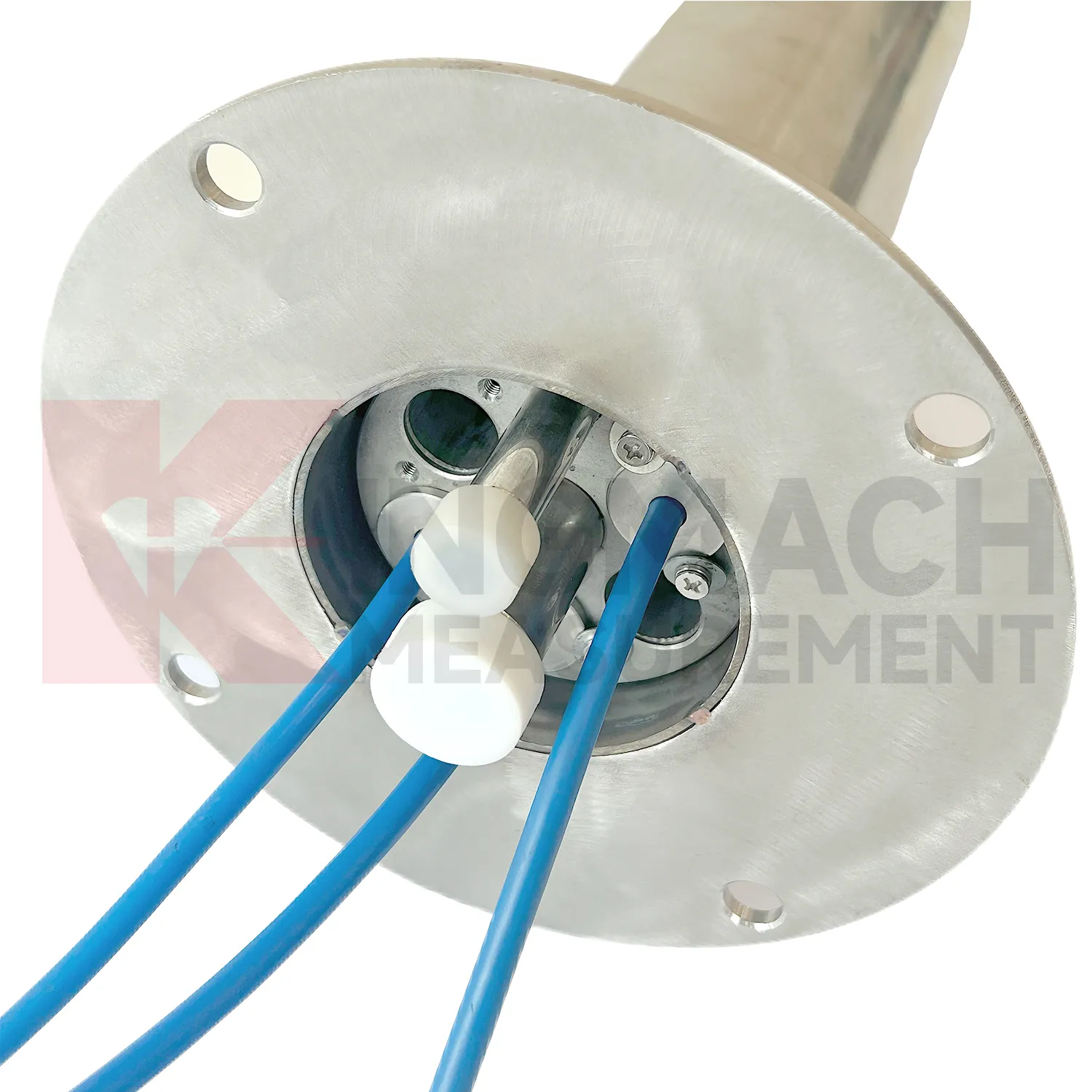

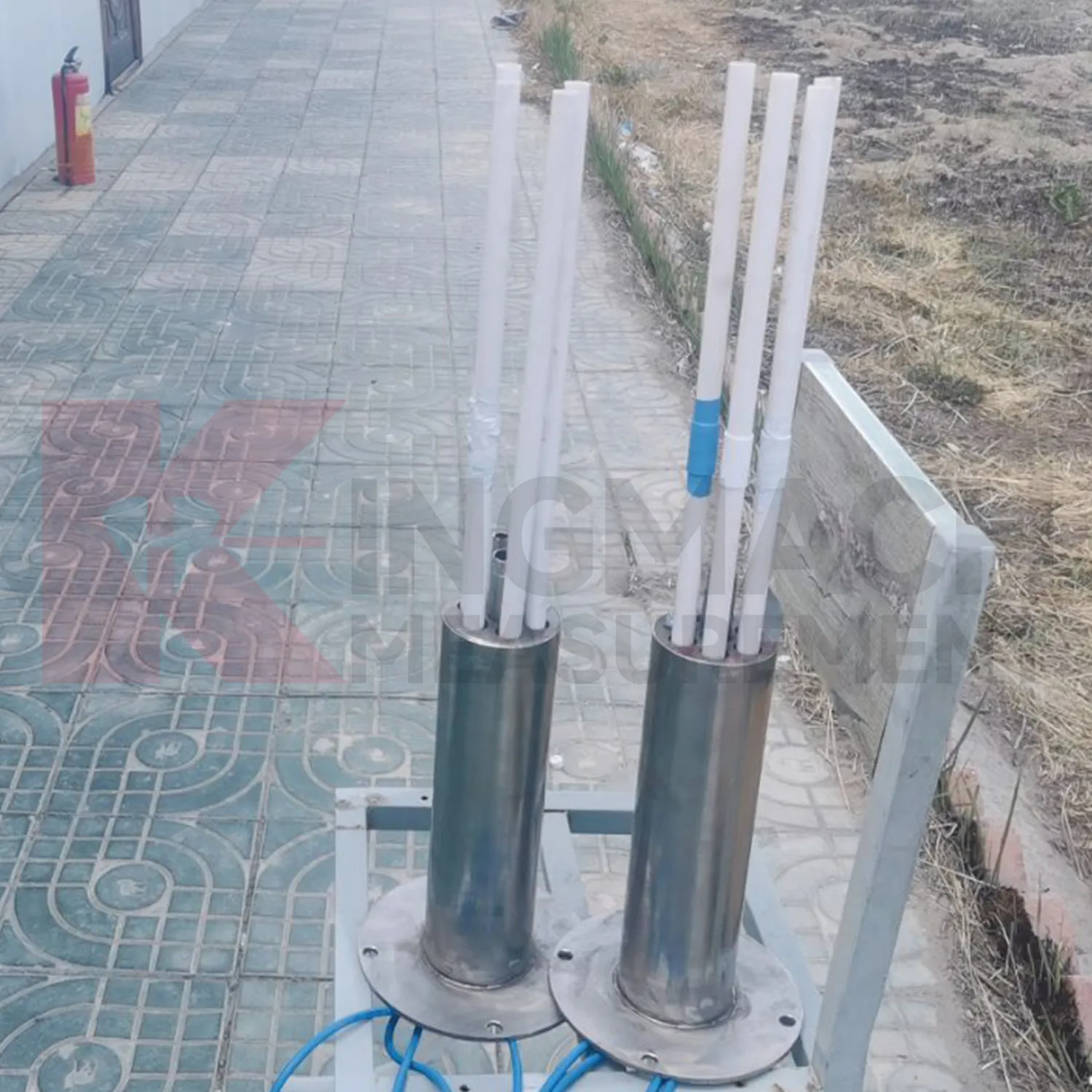

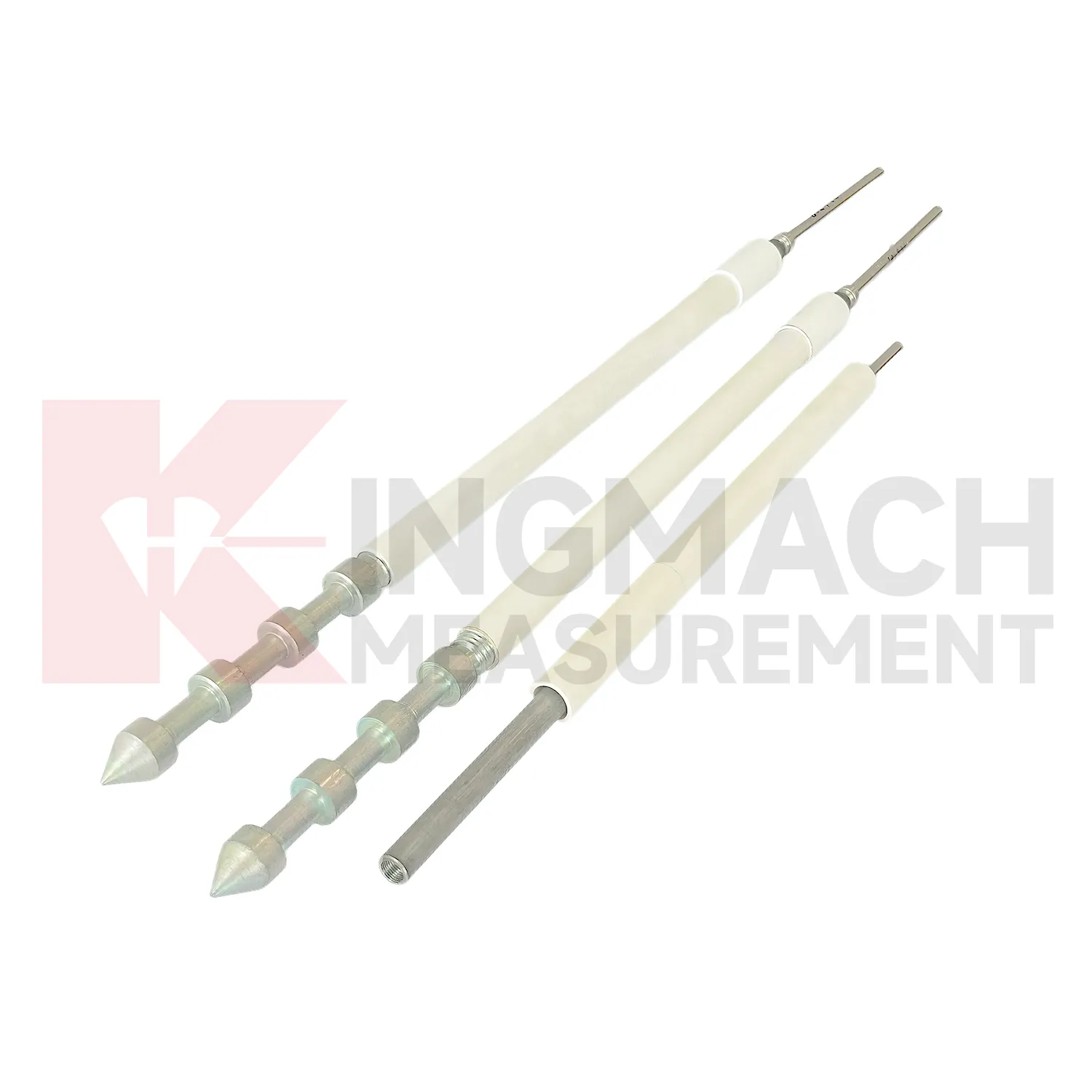

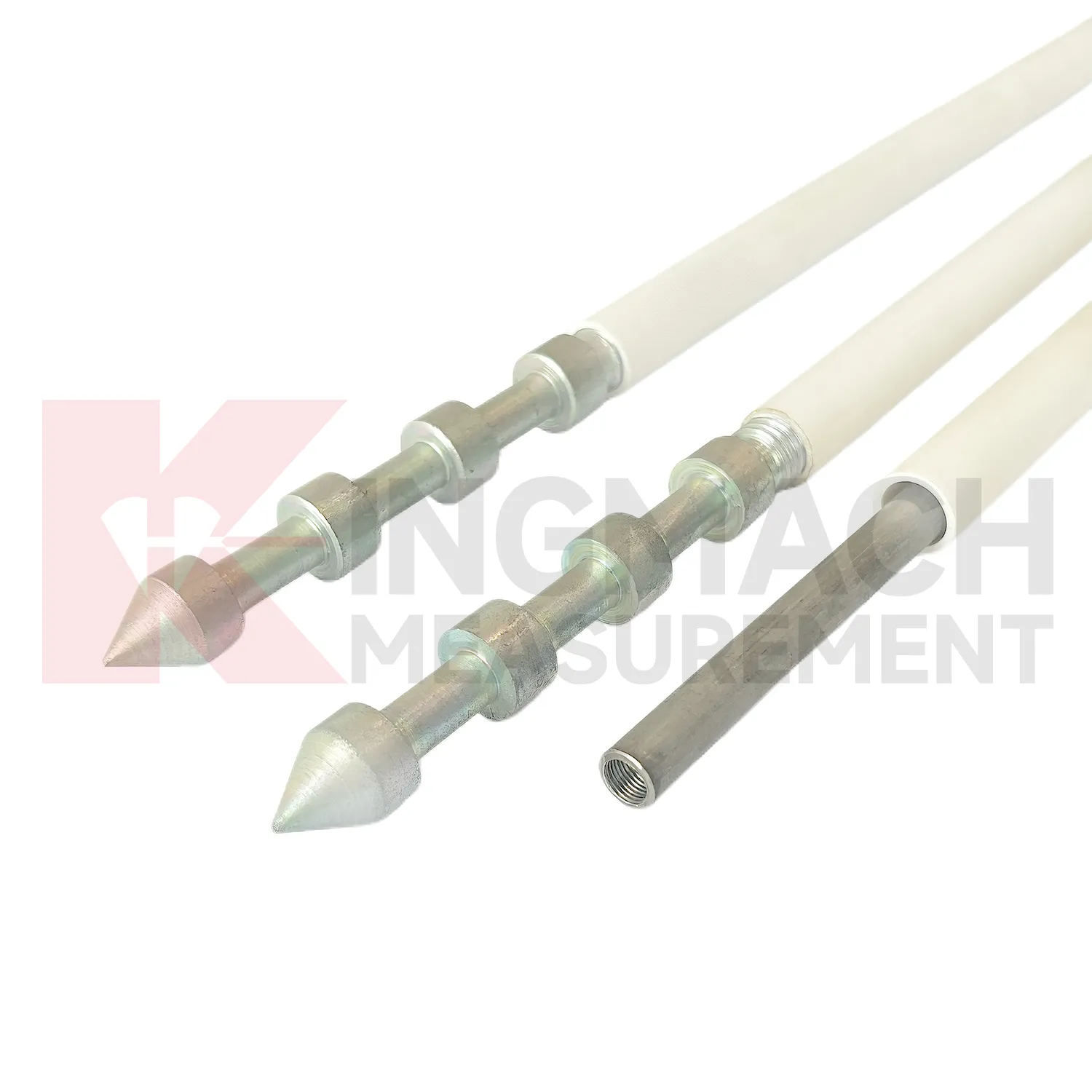

JMDL-31XXAT 시리즈 스마트 다점 변위 측정기는 터널, 암석 경사면, 기초 구덩이 등 주변 암석의 다양한 층에서 변위를 측정하여 다양한 암석층의 변위 조건을 이해하는 데 사용됩니다. 제품은 변위 게이지, PVC 측정봉 보호관, 앵커 헤드, 다점 설치 키트 등으로 구성되며 다점 설치 키트는 3~5개 지점을 지원합니다. 드릴링과 그라우팅을 통해 설치되는 앵커 헤드는 서로 다른 깊이의 암석층에 고정됩니다. 설치 방식은 락볼트 구조와 유사하여 단순성과 편의성을 제공합니다. 각 게이지의 변위 변화를 측정하여 다양한 암석층의 변위 조건을 분석합니다.

제품 특징:

1. 유도 자속 주파수 변조 원리를 기반으로 설계되어 제품의 안정성, 신뢰성 및 내구성이 향상되었습니다. 유도성 주파수 변조 원리에는 주파수 신호를 출력하는 LC 발진 회로를 형성하는 유도성 감지 요소, 집적 회로 및 공진 커패시터가 포함됩니다. 측정 막대가 코일 내에서 변위되면 자기 저항과 코일 인덕턴스가 변경되어 발진 회로의 출력 신호 주파수가 변경됩니다. 측정 막대가 나선형 코일에 들어가면 자기 저항이 감소하고 인덕턴스가 증가하며 주파수가 감소합니다. 적절한 막대 재료를 선택하고 나선형 코일 구조, 커패시터 및 회로를 최적화함으로써 막대의 이동 범위 내에서 출력 신호 주파수 변화가 변위와 정밀한 선형 관계를 나타냅니다. 로드와 코일이 비접촉 상태로 작동하기 때문에 설치 및 사용 시 시스템이 손상되지 않습니다.

2. 변위 게이지에는 지능형 저장 기능을 갖춘 내부 메모리 칩이 통합되어 있습니다. 공장 설정은 센서 모델, 일련번호, 교정 계수와 같은 매개변수를 영구적으로 저장합니다. 측정 시간, 온도(온도에 민감한 모델의 경우), 절대 변위, 상대 변위 및 영점 값을 포함하여 최대 600개의 측정 데이터 인스턴스를 저장할 수 있습니다.

3. 전체 디지털 감지 기능은 왜곡 없는 장거리 신호 전송과 강력한 간섭 방지 기능을 보장합니다.

4. 우수한 절연성 및 방수 내구성.

5. 자사 종합시험기와 결합 시 변위값이 직접 표시되어 직관적이고 간편하며 신속한 측정이 가능합니다.

6. 회사의 자동화된 데이터 수집 시스템과 통합되어 무인 모니터링 또는 원격 제어가 가능합니다.

응용

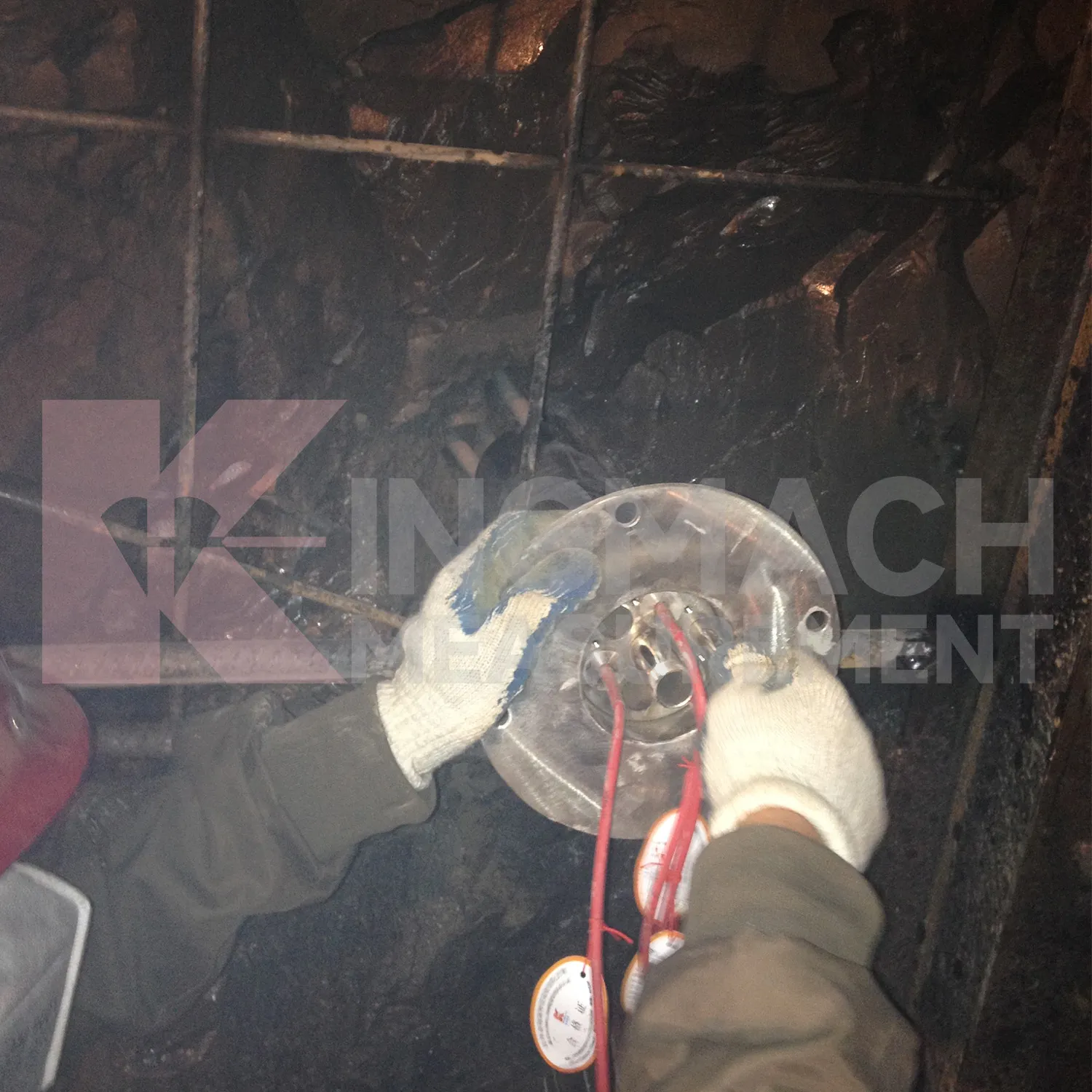

JMDL-31XXAT 시리즈 스마트 다점 변위 측정기는 터널, 암석 경사면, 기초 구덩이 등 주변 암석의 다양한 층에서 변위를 측정하여 다양한 암석층의 변위 조건을 이해하는 데 사용됩니다.

명세서
