댐

모니터링 항목



특징

댐 자동 모니터링은 "구조적 안정성 - 삼출 안전성 - 운영 신뢰성"이라는 핵심 목표에 초점을 맞춰야 하며 특정 모니터링 요소는 세 가지 주요 범주로 구분됩니다.:

댐 구조 모니터링

댐 주요구조물의 기계적, 변형상태를 반영하며 댐의 안전성을 판단하는 핵심지표 역할을 합니다.:

1、변형 모니터링: 댐 침하(댐 마루 및 댐 경사면의 서로 다른 높이), 수평 변위(댐 마루의 수평 전위, 댐 본체의 상하류 방향 변위), 댐 경사(댐 축 방향을 따른 수직 편차), 댐 접합부(콘크리트 댐의 가로 및 세로 접합)의 개방도 등을 포함합니다.

2, 응력 및 변형률 모니터링: 댐 본체의 콘크리트 응력(중력댐의 댐 힐 및 댐 발가락과 같은 응력 집중 영역), 댐 본체의 변형률(아치댐의 댐 크라운 및 댐 교대), 댐 기초 암반의 응력, 차단벽의 응력 등이 포함됩니다.

3, 구조적 완전성 모니터링: 댐 균열(콘크리트 댐의 폭, 깊이 및 표면 균열 발생), 댐 확장 조인트의 지수 실패, 댐 본체의 구조적 진동(강한 지진 영향 하에서) 등이 포함됩니다.

누출 및 수문학적 모니터링

댐 및 댐 기초의 침투 상태와 저수지 수문학적 매개변수를 대상으로 합니다.:

1, 침투 모니터링: 댐 본체의 침투 흐름(댐 배수 구멍), 댐 기초의 침투 흐름(댐 기초 배수 시스템), 침투 수위(댐 본체의 수압 라인), 침투 압력(댐 기초의 상승 압력) 및 우회 침투(댐 교대에서의 침투) 등을 포함합니다.

2, 수문학적 모니터링: 저수지 수위(저수지 내 수위 변화), 하류 수위(홍수 배출 중 하류 강 수로의 수위), 유입 배출, 유출 배출 및 수온(댐 본체의 열 응력에 영향을 줌) 등이 포함됩니다.

환경 및 부하 모니터링

댐의 구조적 안전성에 영향을 미치는 외부 환경 요인과 운영 부하를 다루고 있습니다.:

1, 환경 요인: 기온(댐 본체의 온도 변화), 강우(저수지 주변 경사면의 안정성), 지진(지진 가속도), 풍파(댐 앞의 파도가 댐 본체에 미치는 영향) 등이 포함됩니다.

2, 운영 부하: 수압(댐 본체가 부담하는 정수압 및 유체역학적 압력), 퇴적압(댐 앞 퇴적물에 의해 댐 본체에 가해지는 추가 하중), 빙압(추운 지역에서 댐 표면의 얼음층이 댐 본체에 가하는 힘) 등이 포함됩니다.

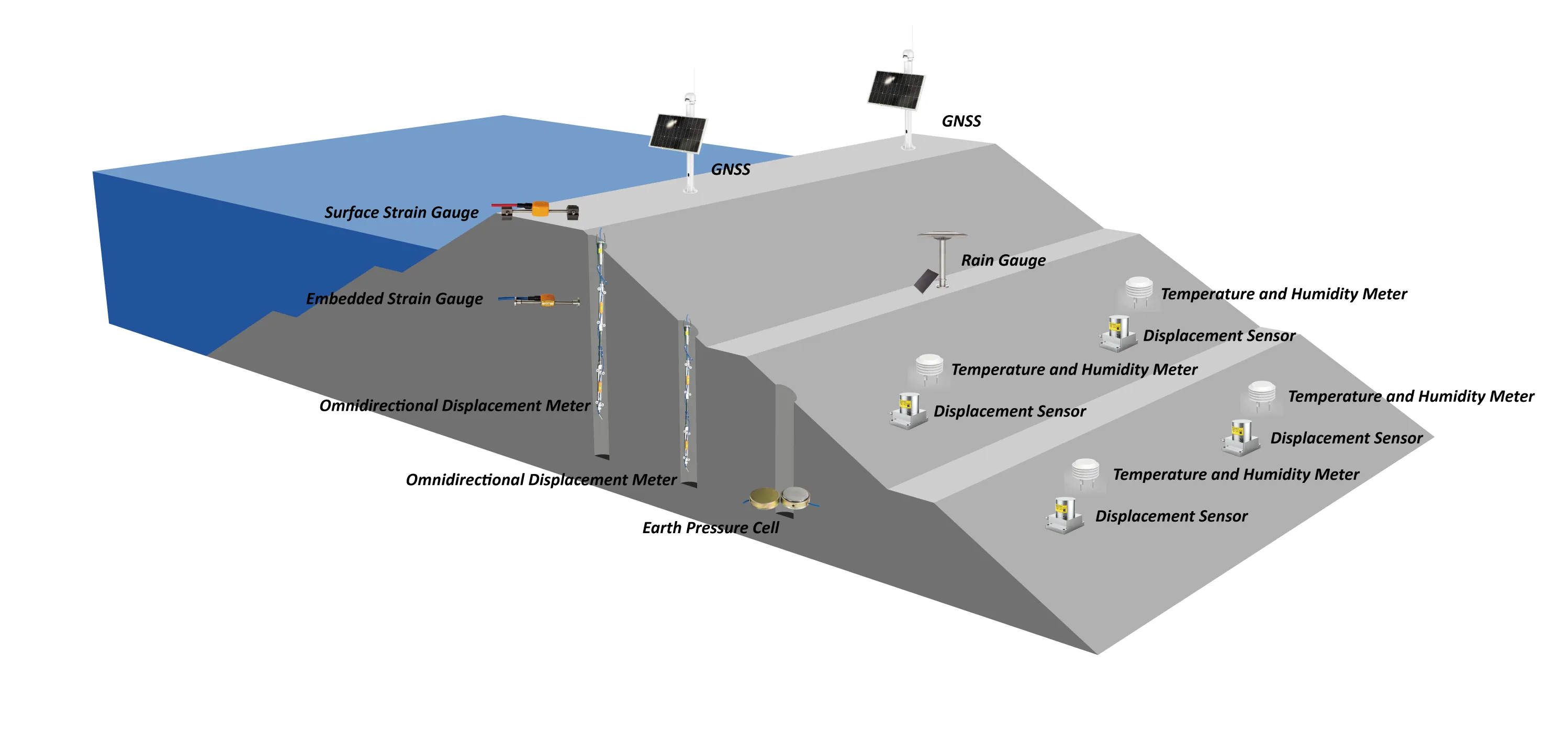

콘텐츠 모니터링

처짐 감시, 균열 감시, 환경 감시, 심변위 감시, 표면 변위, 침하 감시 등
