Kingmach 변위계 사양 가이드

측정해야 하는 움직임부터 시작하세요.

데이터시트를 비교하기 전에 변위 모드를 정의하십시오. 20mm 조인트를 측정하는 균열 게이지는 경사 이동을 추적하는 GNSS 장치, 장거리 이동을 측정하는 와이어 로프 센서 또는 다양한 암석층의 다중 지점 미터 판독 동작과 동일한 문제를 해결하지 못합니다. 범위, 설치 방법 및 데이터 해석은 모두 무브먼트 유형에 따라 다릅니다.

Kingmach의 변위 범위에는 선형 변위, 균열 폭, 신축 조인트 이동, 대규모 표면 변위, 지오그리드 변형, 거푸집 침하, 주변 암반 변위 및 기반암 변위가 포함됩니다. 먼저 애플리케이션에서 측정 구조를 선택한 다음 수치 사양을 구체화합니다.

• 균열이나 접합 폭에 대해서는 단거리, 분해능, 장착 베이스, 측정 막대 및 장기 안정성을 확인합니다.
• 교량, 댐, 철도 또는 건물 상대 변위의 경우 정확도, 온도 영향, 방수 및 획득 호환성을 확인합니다.
• 경사면이나 산사태 모니터링의 경우 범위, 통신, 전력, 내후성, 무인 작동을 확인하세요.
• 암석층이나 기반암 변형의 경우 앵커 구조, 드릴링 및 그라우팅 방법, 측정 지점 및 설치 깊이를 확인하십시오.
• 거푸집 및 시공 모니터링을 위해 보호, 응답 신뢰성, 임시 설치 및 경보 통합을 확인합니다.

비교할 코어 변위계 사양

범위: 언더사이징과 불필요한 오버사이징을 모두 피하세요.

범위가 너무 작은 센서는 주요 이벤트 중에 한계에 도달할 수 있습니다. 프로젝트에 필요한 것보다 훨씬 더 넓은 범위의 센서는 작은 움직임의 가시성을 향상시키지 않고도 비용을 추가할 수 있습니다. 범위를 선택하기 전에 정상, 계절, 건설 단계 및 경고 수준의 움직임을 예측하십시오.

짧은 구조적 움직임을 위해서는 Kingmach가 필요합니다. JMDL-52XXADT 차동 변위 측정기 20mm, 50mm, 100mm 범위로 제공됩니다. 그만큼 JMDL-22XXAT 스마트 크랙 게이지 20mm, 50mm, 100mm 및 200mm 모델이 포함됩니다. 더 긴 여행을 위해, JMLS-22XXADT 와이어 로프 변위 센서 0~500mm, 0~1000mm, 0~2000mm 옵션을 포괄합니다.

임의의 백분율이 아닌 엔지니어링 작업을 트리거하는 움직임에 대한 마진을 추가합니다. 센서는 선택한 범위가 일반 추세 모니터링에 대한 실질적인 값을 거의 제공하지 않는 전체 범위 이하로 작동하지 않고 경고 이벤트를 캡처해야 합니다.

분해능과 정확성은 다양한 질문에 답합니다.

해상도는 표시되는 최소 단위입니다. 정확도는 보고된 값과 실제 변위 사이의 예상되는 차이입니다. 미터는 0.01mm를 표시할 수 있지만 정확도는 전체 스케일의 백분율로 표시되므로 두 값을 함께 검토해야 합니다.

JMDL-52XXADT는 0.01mm 분해능과 +/-0.1%FS 정확도로 지정됩니다. 스마트 범용 변위계는 0.01mm 분해능과 0.5%FS 정확도로 지정됩니다. 자기왜곡 모델은 0.01mm 분해능과 +/-0.05%FS 정확도로 지정됩니다. 해상도는 작은 추세 가시성에 영향을 미칩니다. 정확도는 절대값에 대한 신뢰도에 영향을 미칩니다.

디스플레이 증가분에만 경보 임계값을 설정하지 마십시오. 정확성, 반복성, 온도 영향, 설치 이동 및 프로젝트 결정 여유를 고려하여 방해 경보 및 잘못된 해석을 줄입니다.

감지 원리를 현장에 일치시키세요.

감지 원리는 드리프트, 내구성, 설치, 유지 관리 및 신호 동작에 영향을 미칩니다. 유도형 주파수 변조 계기는 디지털 아키텍처가 안정적인 장거리 모니터링을 지원하므로 많은 구조적 변위 및 확장 조인트 작업에 적합합니다. 와이어 로프 센서는 더 긴 이동 또는 간접 이동 경로를 처리하는 반면, GNSS는 원격 지점에서 대규모 표면 이동을 지원합니다.

그만큼 JMCW-21XXADT 자기변위 측정기 Kingmach 변위 포트폴리오 내에서 보완적인 비접촉 옵션입니다. 진동선 변위 센서가 아닙니다. 비접촉식 감지 구조는 기계적 마모 감소와 절대 선형 위치 측정이 유용한 응용 분야를 위해 고안되었습니다. 공개된 사양에는 IP67 보호, RS485 통신 및 -30C ~ +80C 작동이 포함됩니다.

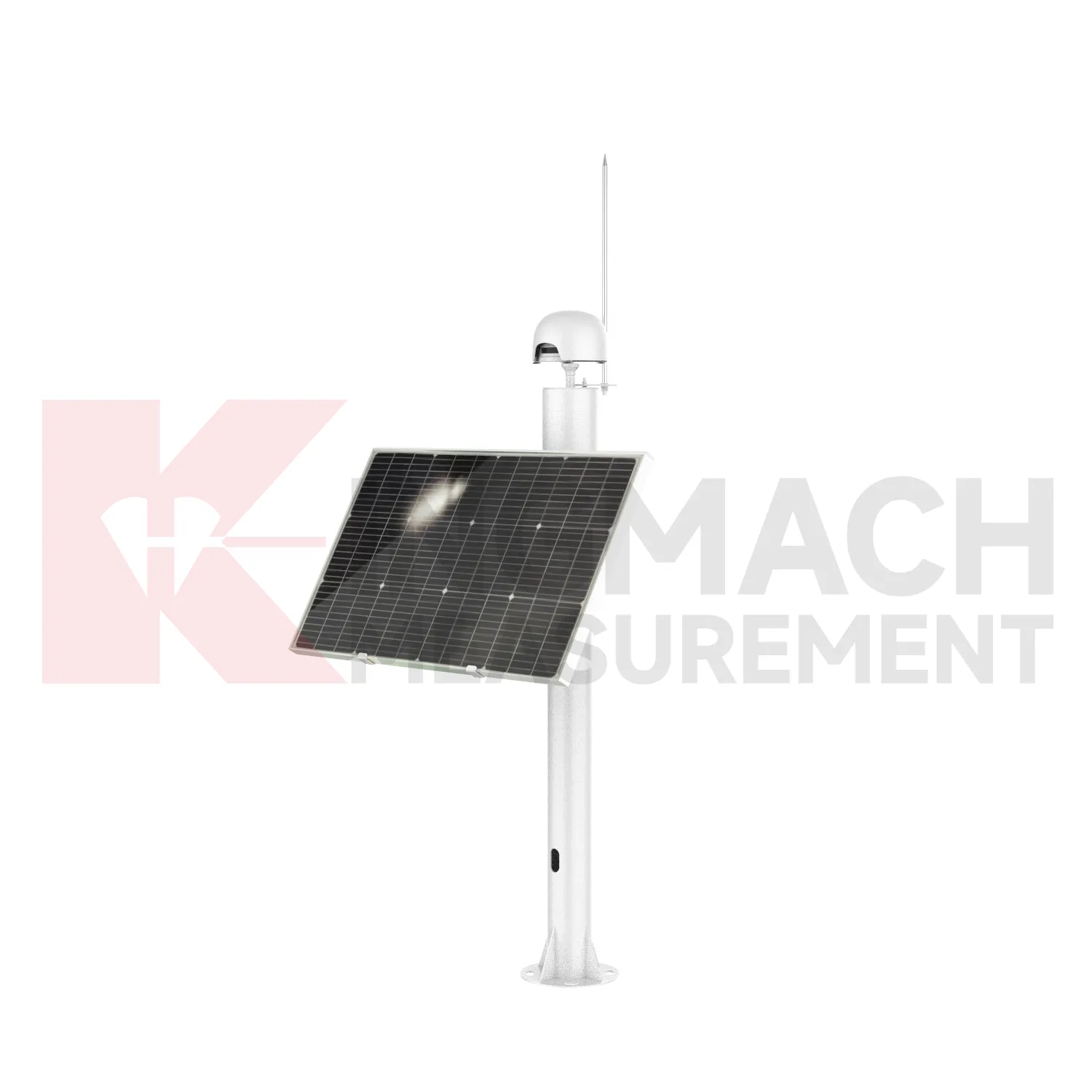

원격 표면 이동의 경우 통합 GNSS JMBD-1050YT 다중 별자리 포지셔닝, 4G 및 RS485 통신, 태양광 및 리튬 배터리 작동, IP67 보호 및 -40C ~ +85C의 환경 범위를 지원합니다. 필요한 출력이 로컬 관절 변위가 아닌 더 넓은 영역에 대한 위치 이동인 경우 GNSS를 선택하십시오.

화면 온도, 물, 먼지 및 전기 노출

민간 모니터링 현장에서는 센서가 비, 결로, 먼지, 진흙, 진동, 케이블 당김, 부식성 공기 및 전기 교란에 노출됩니다. 밀봉 및 환경 제한을 주요 선택 기준으로 삼으십시오. 엔클로저, 커넥터, 케이블 입구 또는 장착 방향이 현장과 일치하지 않으면 적절한 감지 원리가 여전히 실패할 수 있습니다.

근처의 기상 관측소가 아닌 설치 미기후와 작동 범위를 비교하십시오. 댐 갤러리, 터널 라이닝, 교량 데크 및 노출된 경사면은 온도와 습도 조건이 매우 다를 수 있습니다. 설치 설계의 일부로 케이블 보호, 커넥터 밀봉, 배수, 접지 및 서지 보호를 검토하십시오.

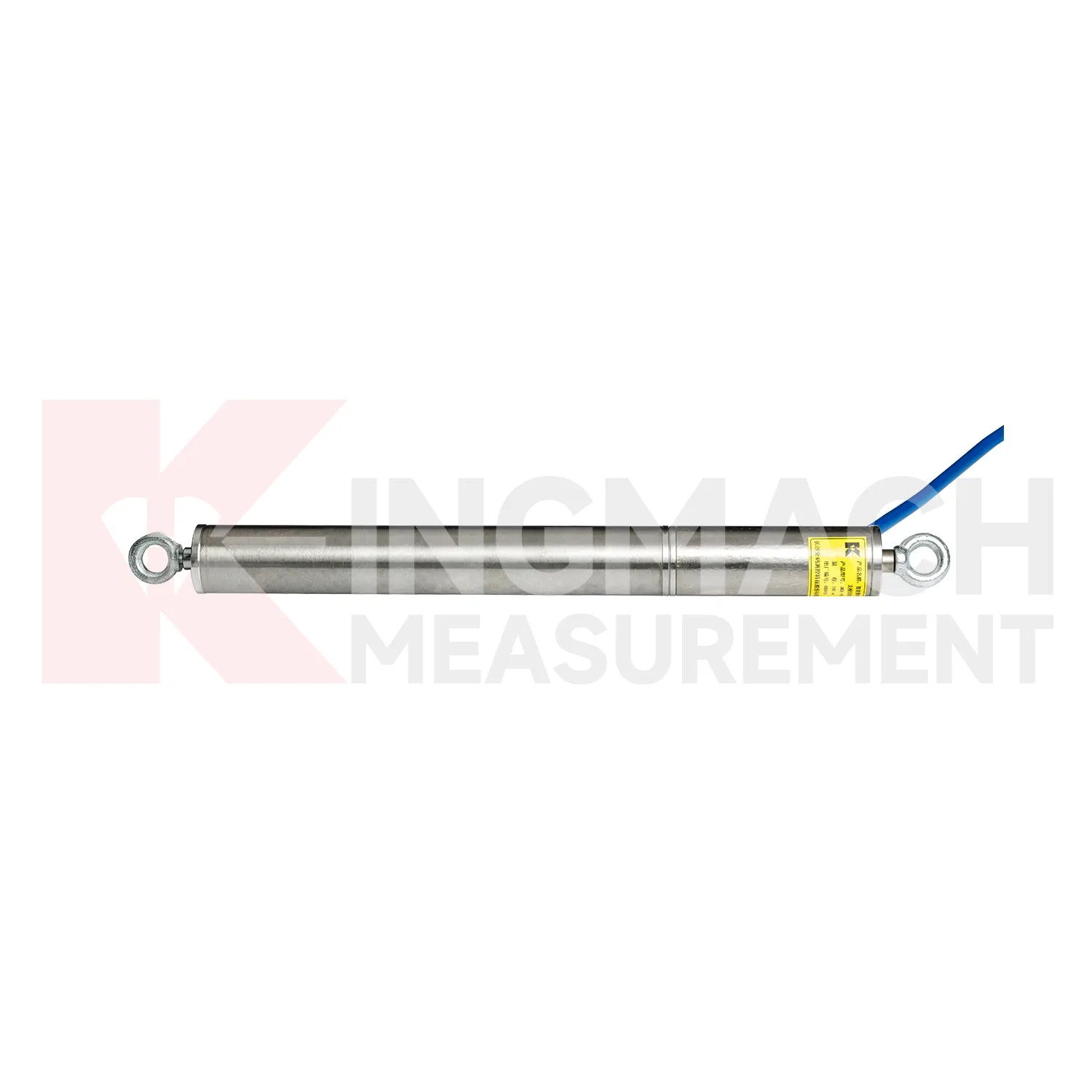

Kingmach의 와이어 로프 변위 센서는 IP67 및 -30C ~ +70C로 지정됩니다. 자기 변형 측정기는 IP67 및 -30C ~ +80C로 지정됩니다. JMDL-49XXAT 스마트 거푸집/강선 변위 측정기 IP68 규격으로 측정 구조도 프로젝트에 적합할 경우 물과 먼지에 더 많이 노출되는 설치에 적합할 수 있습니다.

완전한 커뮤니케이션 및 획득 체인 확인

변위계는 신호가 결과를 저장, 확인 및 보고하는 시스템에 도달할 때만 사용 가능한 정보를 생성합니다. 구매하기 전에 통신 모드, 케이블 거리, 전송 속도(해당하는 경우), 로거 호환성, 전원, 접지, 서지 보호, 엔지니어링 단위 변환, 시간 동기화 및 데이터 품질 검사를 확인하십시오.

RS485는 현장 통합과 더 긴 케이블 연결을 지원하므로 견고한 디지털 모니터링에 일반적입니다. 원격 지점에는 4G, 태양광 충전 또는 배터리 지원 작동이 필요할 수도 있습니다. 센서, 케이블, 로거, 인클로저, 소프트웨어, 경보 논리 및 유지 관리 액세스를 별도의 라인 항목이 아닌 하나의 시스템으로 검토합니다.

그만큼 JMDL-21XXAT 스마트 범용 변위계 센서 식별 및 교정 정보를 저장하고 무인 모니터링을 위한 자동 획득 작업을 수행할 수 있습니다. RFQ 검토 중에 선택한 모델에 대한 정확한 판독값 또는 로거, 배선, 주소 지정, 소프트웨어 매핑 및 시운전 절차를 확인하십시오.

설치 하드웨어를 측정의 일부로 취급

변위 측정은 헐거움, 굽힘 오류, 마찰 또는 의도하지 않은 구속 없이 감지 요소에 실제 움직임을 전달하는 것에 따라 달라집니다. 센서를 승인하기 전에 설치 도면을 검토하십시오. 장착 형상, 예상 이동 방향, 케이블 라우팅, 영점 조정을 위한 접근 및 구조 손상 방지 모두가 데이터 품질에 영향을 미칩니다.

균열 게이지에는 안정적인 베이스와 적합한 측정 막대가 필요합니다. 그만큼 JMDL-24XXAT 스마트 유연 변위 측정기 모니터링되는 지오그리드 또는 강화 재료에 따라 변형되어야 합니다. 그만큼 JMDL-31XXAT 스마트 다점 변위계 드릴링, 그라우팅, 보호 튜브 및 설치 하드웨어와 함께 다양한 깊이의 앵커를 사용합니다.

기반암 또는 주변 암석 이동의 경우, JMDL-32XXAT 스마트 단일 지점 기반암 변위 측정기 플랜지, 센서, 타이로드, 앵커 헤드 및 PVC 파이프 어셈블리를 사용합니다. 이러한 구성 요소는 센서가 암석 질량의 움직임을 따르는 방식을 정의하므로 옵션 액세서리로 취급되지 않고 기술 검토 및 견적에 속합니다.

Kingmach 변위계 사양도

검증된 Kingmach 프로젝트 사례

충칭 Egongyan 철도 전용 교량 (2019)

그만큼 Egongyan 철도 전용 교량 모니터링 프로젝트 케이블 힘, 편향, 균열 및 환경 모니터링을 다룹니다. 프로젝트 장비 목록에는 변형률, 하중, 기울기, 가속도, 온도-습도, 강우량, 바람 및 자동 획득 장비와 함께 JMDL-22XXAT 스마트 균열 게이지가 포함됩니다. 교량 RFQ의 경우 이 예에서는 균열 게이지가 조정 모니터링 체인의 일부로 지정되어야 하는 이유를 보여줍니다. 구매자는 분해능만으로 게이지를 선택하기보다는 균열 또는 접합 범위, 장착 위치, 환경 노출, 획득 인터페이스 및 경보 임계값을 함께 정의해야 합니다.

설치가 시작되기 전에 모든 지점에 대한 측정 기준선, 보호 하드웨어, 검사 액세스 및 인수인계 기준을 기록합니다.

Yuping-Panzhou 고속도로, Guizhou(2023)

그만큼 Yuping-Panzhou 고속도로 프로젝트 터널 침하, 아치-허리 수렴, 균열 및 구조 변형 모니터링이 포함됩니다. 응용 프로그램 목록에는 정수압 레벨 및 진동 와이어 변형 장비와 함께 Smart Crack Gauge 및 레이저 변위 측정이 포함됩니다. 이 사례는 터널 변형에 대한 다중 매개변수 접근 방식을 지원합니다. 국부 균열 열림, 수렴, 정착 및 변형률은 다양한 엔지니어링 질문에 답합니다. 조달을 위해 각 변위 지점이 설치된 위치, 예상되는 이동 방향 및 크기, 판독값이 모니터링 플랫폼에 도달하는 방법, 검사 또는 에스컬레이션을 시작하는 임계값을 지정합니다.

설치 계획에는 기준점, 장착 공차, 케이블 보호, 시운전 테스트 및 향후 유지 관리를 위한 접근 방법도 식별되어야 합니다.

후난성 창더 풍력 타워(2025)

그만큼 창더 풍력 타워 프로젝트 기초 침하, 케이블 고정력, 구조적 진동, 전이 섹션 균열 및 변형을 모니터링했습니다. 관련 장비에는 더 넓은 센서 패키지의 일부로 JMLS-22XXADT 와이어 로프 변위 센서가 포함됩니다. 이 예는 장거리 이동이나 간접적인 움직임을 다른 구조적 반응과 함께 모니터링해야 할 때 유용합니다. 선택하는 동안 와이어 경로, 이동 범위, 복귀 방향, 장착 안정성, 인클로저 노출, 통신 경로 및 검사를 위한 접근을 정의합니다. 이러한 세부 사항은 센서가 느슨함, 마찰 또는 기계적 간섭 없이 구조적 움직임을 따르는지 여부를 결정합니다.

승인에는 제어된 이동 확인, 기준선 판독, 케이블 검사 및 출력이 할당된 모니터링 채널에 도달하는지 확인이 포함되어야 합니다.

가격, 문서 및 상업 조건

변위계 가격은 정확한 모델, 범위, 출력, 케이블 길이, 설치 하드웨어, 로거, 인클로저, 전원 시스템, 소프트웨어, 수량, 교정 문서 및 배송 범위에 따라 다릅니다. 이러한 입력이 없으면 공개 달러 범위는 오해의 소지가 있습니다. 구성 기반 견적을 요청하고 공급업체를 동일한 자재 명세서와 비교하세요.

JMDL-52XXADT의 경우 현재 상업 정보에는 최소 1개 주문, 가격 협상, 사전 T/T, 상자 또는 나무 케이스 포장, 전액 결제 후 30일 이내 배송이 포함되어 있습니다. 구성, 수량, 사용자 정의 및 프로젝트 일정이 최종 제안을 변경할 수 있으므로 정식 견적에서 모든 상업 조건을 확인하세요.

• 애플리케이션, 예상 움직임, 필요한 범위, 분해능, 정확도 및 경보 임계값을 제공합니다.
• 작동 온도, 물 및 먼지 노출, 케이블 경로, 전원, 통신 및 데이터 로거 요구 사항을 명시합니다.
• 필요한 브래킷, 로드, 앵커, 플랜지, 보호 튜브, 인클로저 및 설치 서비스를 나열하십시오.
• 데이터 시트, 교정 정보, 배선 정의, 설치 매뉴얼, 보증 조건, 포장, 리드 타임 및 해당 인증 문서를 요청하십시오.

엔지니어를 위한 구매 전 체크리스트

• 균열 폭, 절리 이동, 침하, 장거리 이동, 표면 이동, 암석층 이동 또는 기반암 변형 등 변위 유형을 정의합니다.
• 정상, 계절, 건설단계, 경보단계 이동에 대한 여유를 두고 범위를 설정합니다.
• 분해능, 정확도, 반복성, 안정성 및 온도 영향을 함께 확인하세요.
• 측정 지점의 물, 먼지, 진동, 부식, 번개 및 설치 방향을 확인하십시오.
• 출력, 전력, 케이블 거리, 로거 호환성, 소프트웨어 매핑 및 원격 통신을 확인하십시오.
• 브래킷, 베이스, 로드, 앵커, 플랜지, 보호 튜브 및 그라우팅 요구 사항을 검토합니다.
• 교정 데이터, 일련번호 식별, 배선 세부사항, 설치 도면 및 시운전 지침을 요청하십시오.
• 구매 주문을 발행하기 전에 구성, 수량, 포장, 배송, 보증, 지불 및 판매 후 지원을 확인하십시오.

자주 묻는 질문

최종 메모: 구매하기 전에 프로젝트 설계, 로컬 환경, 모니터링 임계값, 설치 도면 및 데이터 수집 아키텍처에 대한 모든 사양을 확인하십시오.
