교량, 터널 및 댐 모니터링용 진동 와이어 스트레인 게이지: 전체 선택 가이드

글로벌 건설업계는 대규모 인프라 투자가 급증하고 있다. 정부와 민간 개발자들은 전 세계적으로 주요 교량, 터널, 수력 발전 댐, 우뚝 솟은 풍력 에너지 구조물에 자금을 지원하고 있습니다. 결과적으로 신뢰할 수 있고 장기적인 구조 상태 모니터링(SHM) 시스템에 대한 수요가 그 어느 때보다 높아졌습니다. 이러한 중요한 안전 시스템 내에서 스트레인 게이지는 주요 데이터 소스로 작동합니다. 잘못된 센서 선택으로 인해 실제 장치 자체보다 비용이 훨씬 더 많이 든다는 점을 깨달아야 합니다. 잘못된 선택은 왜곡된 응력 계산으로 이어지고, 안전 결정을 지연시키며, 궁극적으로 장기적인 유지 관리 비용을 배가시킵니다.

따라서 스트레인 게이지를 선택하는 것은 단순한 상품 구매라기보다는 중요한 엔지니어링 판단을 의미합니다. 모든 프로젝트 엔지니어는 센서를 지정하기 전에 세 가지 기본적인 질문에 답해야 합니다. 먼저, 호스트 재료는 무엇입니까? 둘째, 현재 설치단계는 어떠한가? 마지막으로 환경적 제약은 무엇인가? 이 포괄적인 가이드는 다양한 게이지 유형, 중요한 선택 기준, 애플리케이션 일치 및 전체 SHM 시스템에 대한 센서 통합을 안내합니다.

진동 와이어 기술이 장기 변형 모니터링을 위한 글로벌 표준이 되는 이유

센서를 지능적으로 지정하려면 다양한 모니터링 기술이 어떻게 작동하는지에 대한 확실한 기술적 이해가 필요합니다. VW(진동선) 기술은 현재 장기적인 인프라 모니터링을 위한 글로벌 표준으로 사용되고 있습니다. 진동 와이어 원리는 펄스 여기 코일에 의해 여기되는 인장된 강철 와이어에 의존합니다. 이 진동의 고유 주파수는 와이어가 경험하는 변형률과 직접적으로 일치합니다.

이 주파수 출력은 토목 공학 프로젝트에 탁월한 이점을 제공합니다. VW 센서는 전자기 간섭에 대한 강력한 내성을 제공하고 매우 안정적인 장기 드리프트 동작을 나타냅니다. 또한 이러한 센서는 왜곡이나 신호 손실 없이 수 킬로미터에 달하는 케이블에 걸쳐 신호를 전송할 수 있습니다.

대부분의 구조 상태 모니터링 프로젝트는 센서를 실외의 상당한 열 주기에 노출시킵니다. 따라서 최신 VW 스트레인 게이지에는 통합 온도 감지를 위한 내장형 서미스터가 있습니다. 이를 통해 모니터링 소프트웨어는 스트레인 판독값에 자동 온도 보정을 적용할 수 있습니다. 이 강력한 성능을 기존 저항성 포일 게이지와 대조할 수 있습니다. 호일 게이지는 실험실 설정 및 단기 테스트에 완벽하게 작동합니다. 그러나 호일 게이지는 습기 유입, 제로 드리프트 및 긴 케이블 연결에 대한 증폭기 의존성에 매우 취약합니다. Kingmach는 스마트 VW 시리즈(HAT 및 HB 변형)를 통해 이 표준을 더욱 향상시켰습니다. 이러한 고급 모델에는 디지털 주소 지정 기능이 추가되어 엔지니어가 단일 데이터 로거를 사용하여 다중 센서 버스 네트워크를 실행할 수 있습니다.

세 가지 주요 스트레인 게이지 유형과 각각의 배포 시기

엔지니어들은 특정 프로젝트에 어떤 스트레인 게이지를 사용해야 하는지 자주 묻습니다. 이에 대한 대답은 설치 방법과 호스트 구조에 따른 구조적 비교가 필요합니다. 이러한 센서는 네 가지 주요 배포 유형으로 분류할 수 있습니다.

표면 장착형 스트레인 게이지(JMZX-212HAT/HB)

기술자는 표면 장착 스트레인 게이지를 기존 콘크리트 또는 강철 표면에 직접 볼트로 고정하거나 접착합니다. 시공 후 모니터링, 구조 개조 및 동적 하중 테스트를 위해 이 모델을 선택해야 합니다. 이 게이지는 호스트 구조에 드릴링이나 캐스팅이 불가능한 경우에도 탁월합니다. JMZX-212 시리즈는 0.1με의 분해능으로 ±2,500με의 표준 측정 범위를 제공합니다. 완전히 밀봉된 스테인리스 스틸 하우징은 수심 150m까지 방수 성능을 보장합니다.

매립형 스트레인 게이지 (JMZX-215HA/215HAT/HB)

건설 팀은 매립형 스트레인 게이지를 새 콘크리트에 직접 타설하거나 구조용 충전재에 묻습니다. 이는 교량, 댐, 터널, 옹벽, 기초 슬래브를 포함한 새로운 건설 프로젝트를 위한 표준 선택을 나타냅니다. 내장형 센서는 기본 재료에 전단 저항이 필요하지 않으므로 설치 과정이 매우 빠르고 안정적입니다.

표면 용접 스트레인 게이지(JMZX-206HAT)

용접공은 대들보, 시트 파일 및 관형 파일과 같은 구조용 강철 부재에 표면 용접 스트레인 게이지를 직접 부착합니다. 용접은 화학 접착제에 의존하지 않고 강철에 매우 일관된 기계적 결합을 제공합니다. 이러한 영구성으로 인해 용접 게이지는 시간이 지남에 따라 에폭시 접착력이 저하될 수 있는 해양 및 지하 강철 구조물에 선호되는 옵션입니다.

철근 변형계(JMZX-4XXHAT/HB)

시공업체는 철근 변형계를 콘크리트 구조물 내의 철근 보강 케이지에 직접 연결합니다. 이 센서는 철근의 신장과 압축을 측정하여 기둥, 보, 깊은 파일을 통해 하중이 전달되는 방식을 평가합니다. 이러한 장비는 고층 건물 건설, 기초 구덩이 안전 및 지하철 인프라에 매우 중요합니다.

게이지 유형	최고의 호스트 재료	설치 단계	일반적인 응용
표면 장착형	기존 콘크리트/강철	건설 후	개조 및 부하 테스트
매립	신선한 콘크리트	신조	교량 데크 및 댐 벽
표면 용접	베어 스틸 멤버	신규/건축 후	강철 대들보 및 파일
철근 변형계	철근(철근)	신조	기초 구덩이 및 고층 건물

최종 사양을 결정하는 5가지 기술 매개변수

적절한 설치 유형을 선택한 후에는 정확한 기술 사양을 평가해야 합니다. 5가지 주요 매개변수가 최종 조달 결정을 좌우해야 합니다.

측정 범위 및 분해능: 표준 ±2,500 με 측정 범위는 대부분의 토목 공학 분야에 적합합니다. 그러나 높은 감도도 필요합니다. 0.1 με의 고해상도 출력을 통해 센서는 정상적인 서비스 하중에서 사전 응력을 받은 콘크리트 및 강철 요소의 미세 변형을 포착합니다.

정확도 등급: 0.5% FS(풀 스케일)의 정확도 등급은 인프라 등급 모니터링의 벤치마크 역할을 합니다. 재료의 탄성 계수를 사용하여 측정된 변형률로부터 실제 구조적 응력을 계산할 때 높은 정확도는 여전히 중요합니다. GB/T 13606-2007 또는 DL/T 1044-2022와 같은 인정된 인증 표준을 준수하는지 항상 확인해야 합니다.

방수 등급 및 환경 밀봉: 많은 프로젝트가 열악한 환경에서 운영됩니다. 수심 150m까지 견딜 수 있는 완전 밀봉된 스테인리스 스틸 하우징이 필수적입니다. 수력 발전 댐 표면, 조석대 말뚝 및 습도가 높은 터널 굴착에는 이러한 수준의 보호가 필요합니다.

작동 온도 범위: 토목 구조물은 극한의 날씨를 견뎌냅니다. 내장된 서미스터는 −40 °C ~ +120 °C의 넓은 범위에 걸쳐 있어야 합니다. 북극 기후나 산업 열원 근처에 위치한 프로젝트에는 이러한 열 탄력성이 필요합니다. 또한 정확한 온도 보정을 통해 자동 모니터링 시스템에서 잘못된 경보가 발생하는 것을 방지합니다.

신호 출력 및 시스템 호환성: 표준 VW 주파수 출력과 디지털 스마트 변형(RS-485/SDI-12) 중에서 결정해야 합니다. 스마트 센서는 다중 지점 버스 배선을 허용합니다. 이 디지털 아키텍처는 대형 센서 어레이에서 무거운 케이블 비용을 최대 60%까지 줄일 수 있습니다. 실제로 Kingmach 판독 장치와 데이터 로거는 공장에서 JMZX 센서 시리즈와 일치하므로 시스템 통합 위험이 완전히 제거됩니다.

완전한 케이블 힘 추적을 위해 중공 로드 셀로 스트레인 모니터링을 보완하십시오. 중공 로드 셀 가이드에서 자세히 알아보십시오. →교량 케이블 및 앵커 모니터링을 위한 중공형 로드셀: 선택 가이드 및 사양

프로젝트 유형에 따른 스트레인 게이지 매칭: 교량 모니터링부터 지반 공학까지

특정 애플리케이션에 적합한 센서를 일치시키는 것은 효과적인 구조 상태 모니터링의 특징입니다. 다양한 토목 공학 영역에는 고유한 측정 접근 방식이 필요합니다.

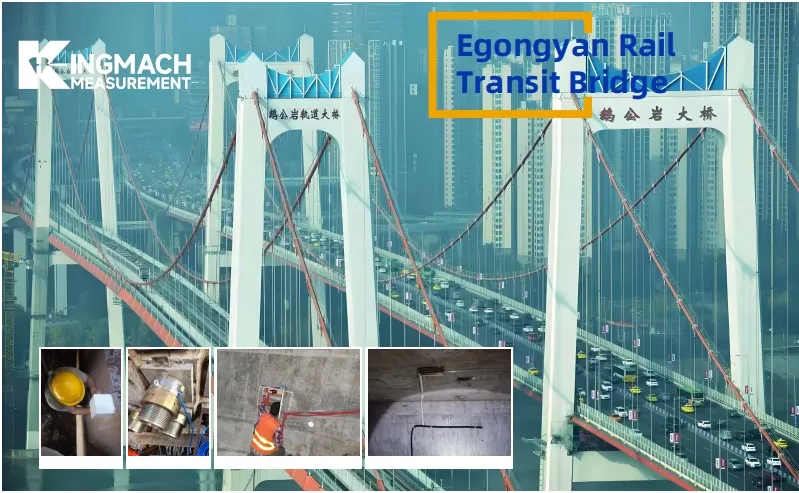

교량 모니터링: 교량 프로젝트에는 다각적인 접근 방식이 필요합니다. 엔지니어는 콘크리트 데크 부분에 매설 게이지를 주조하고 강철 보강재에 철근 변형률계를 연결하여 활하중 반응과 장기적인 콘크리트 크리프를 측정합니다. 동시에 기술자들은 주 강철 대들보의 표면 용접 게이지를 사용하여 진행 중인 피로 주기를 추적합니다.

터널 및 지하 구조물: 지하 환경은 높은 습도와 부식성 지하수로 인해 심각한 문제를 야기합니다. 이러한 조건에서는 완전히 밀봉된 방수 매립 게이지가 필요합니다. 또한 스마트 버스 배선을 활용하면 제한된 터널 방향 내에서 설치 복잡성이 크게 줄어듭니다.

수력 발전 댐 및 옹벽: 댐 모니터링은 콘크리트 본체 깊숙이 설치된 매립 센서에 크게 의존합니다. 방수 하우징은 강한 수압 하에서 영구적인 침수를 쉽게 처리합니다. VW 신호의 장거리 전송 기능을 통해 엔지니어는 중간 신호 중계기를 설치하지 않고도 댐 표면 전체에 대규모 센서 어레이를 구축할 수 있습니다.

고층 건물 및 기초 구덩이: 도시 굴착 작업 중 안전이 가장 중요합니다. 기둥 케이지와 전단벽에 용접된 철근 변형계는 건설 단계가 진행됨에 따라 실시간 하중 분포 데이터를 제공합니다.

측면 경사면 및 지질 공학 프로젝트: 경사면 안정성에는 지속적인 감독이 필요합니다. 엔지니어는 숏크리트 라이닝에 표면 장착 또는 매립 게이지를 설치하여 표면 변형과 옹벽 응력을 모니터링합니다.

풍력 타워 구조물: 풍력 터빈은 막대한 순환 부하를 견뎌냅니다. 강철 타워 섹션에 부착된 표면 용접 게이지는 굽힘 피로와 바람으로 인한 동적 변형을 효과적으로 모니터링합니다.

센서를 넘어: 스트레인 게이지가 전체 SHM 데이터 시스템에 적합한 방법

스트레인 게이지는 항상 더 큰 기술 생태계의 단일 부분으로 보아야 합니다. 센서는 단순히 데이터 원점 역할을 합니다. 게이지의 고유한 정확도는 전체 전송 체인이 전기 잡음이나 신호 손실을 유발하지 않고 해당 데이터를 보존하는 경우에만 중요합니다.

계측 케이블은 데이터 충실도에 큰 역할을 합니다. 진동 와이어 센서용으로 특별히 설계된 차폐 정합 임피던스 케이블을 사용해야 합니다. 고품질 케이블은 1,000미터를 초과하는 전송 범위에서도 신호 저하를 방지합니다.

다음으로 획득 하드웨어를 고려해야 합니다. Kingmach의 자동화된 데이터 로거 및 판독 장치는 다중 채널 폴링을 지원합니다. 이를 통해 엔지니어는 정확한 경보 임계값을 구성하고 4G, WiFi 및 LoRa 네트워크를 포함한 원격 원격 측정 옵션을 활용할 수 있습니다.

마지막으로 시각화 소프트웨어는 원시 빈도를 실행 가능한 통찰력으로 변환합니다. 실시간 디지털 대시보드에는 변형 추세, 온도 보정 응력 값 및 자동 경고 수준이 표시됩니다. 이러한 통합을 통해 연중무휴 원격 구조 모니터링이 가능해졌습니다. 단일 공급업체의 센서, 케이블, 로거 및 소프트웨어를 지정하면 통신 프로토콜 불일치가 제거되고 시운전 시간이 대폭 단축됩니다.

국제 공급업체로부터 스트레인 게이지를 구매할 때 찾아야 할 사항

조달팀은 구조적 상태 모니터링 센서에 대한 국제 공급업체를 평가할 때 고유한 문제에 직면합니다. 단순한 제품 사양을 넘어 공급업체의 운영 신뢰성을 평가해야 합니다.

첫째, 제3자 인증이 매우 중요합니다. 추적 가능한 교정 기록과 인정된 업계 표준을 엄격하게 준수해야 합니다. 검증된 제품은 프로젝트 승인 위험을 크게 줄여줍니다. 둘째, 배송 신뢰성을 평가해야 합니다. 이상적인 공급업체는 신속한 배송을 위해 재고가 있는 표준 모델을 유지하는 동시에 맞춤형 프로젝트 규모 주문에 대해 엄격한 계약 납품 일정을 준수합니다.

셋째, 포괄적인 애프터 서비스 지원을 통해 평판이 좋은 제조업체와 단순한 유통업체를 구분할 수 있습니다. 초기 응답 시간이 빠른 연중무휴 기술 핫라인을 제공하는 공급업체를 찾으세요. 이 지원은 원격 프로젝트에서 예상치 못한 데이터 이상이 발생할 때 매우 중요합니다. 넷째, 사용자 정의 기능을 평가하십시오. 극한의 기후나 제한된 공간에 위치한 프로젝트에는 조정된 게이지 길이, 특수 하우징 재료 또는 비표준 커넥터 유형이 필요한 경우가 많습니다. 궁극적으로 단일 통합 품질 관리 시스템 하에서 센서, 케이블, 로거 및 소프트웨어를 제조하는 단일 공급업체를 선택하면 완전한 책임이 보장됩니다.

올바른 선택: 빠른 결정 요약 및 다음 단계

완벽한 스트레인 게이지를 선택하는 것은 체계적인 과정입니다. 호스트 자료를 분석하고, 설치 단계를 식별하고, 기술 사양을 확인하고, 전체 시스템 호환성을 보장해야 합니다. 최고의 스트레인 게이지는 가장 저렴한 옵션이거나 가장 인상적인 실험실 사양을 갖춘 게이지가 아닙니다. 대신, 올바른 센서는 구조적 환경과 장기 모니터링 기간에 완벽하게 일치하는 센서입니다.

특정 프로젝트에 어떤 센서 모델이 적합한지 확신할 수 없나요? 귀하의 프로젝트에 대한 센서 권장 사항이 필요하십니까? 요구사항을 공유하세요. Kingmach 엔지니어가 24시간 이내에 답변해 드립니다.🔗 [무료 프로젝트 상담 요청 →]

자주 묻는 질문

1. 표면 장착형 스트레인 게이지와 매립형 스트레인 게이지의 주요 차이점은 무엇입니까?

기술자는 볼트나 접착제를 사용하여 기존 구조물의 외부에 표면 장착형 게이지를 부착합니다. 반대로, 건설 팀은 신축 단계에서 젖은 콘크리트에 직접 내장 게이지를 주조합니다.

2. 진동 와이어 스트레인 게이지로 온도를 측정할 수 있나요?

예. 대부분의 고품질 진동 와이어 스트레인 게이지에는 내장형 서미스터가 포함되어 있습니다. 이 구성 요소는 국부 온도를 측정하여 모니터링 소프트웨어가 열팽창 및 수축에 대한 변형률 판독값을 자동으로 수정할 수 있도록 합니다.

3. 접착식 게이지 대신 표면 용접 게이지를 사용하는 이유는 무엇입니까?

표면 용접 게이지는 강철 구조물과 영구적인 야금학적 결합을 형성합니다. 이 용접 연결은 열악하고 습한 환경 또는 화학 접착제가 결국 성능이 저하되는 수중 환경에서 탁월한 장기 안정성을 제공합니다.

4. 진동선 센서는 신호를 얼마나 멀리 전송할 수 있습니까?

진동 와이어 센서는 전압이 아닌 주파수를 출력하므로 케이블 저항 변화에 저항합니다. 적절하게 차폐된 케이블을 사용하면 외부 증폭기 없이 1,000미터가 넘는 거리에서 정확한 신호를 전송할 수 있습니다.

5. "스마트" 진동 와이어 센서의 기능은 무엇입니까?

스마트 센서는 디지털 프로토콜(예: RS-485 또는 SDI-12)을 활용하고 고유한 디지털 주소를 제공합니다. 이를 통해 엔지니어는 단일 케이블 버스를 따라 여러 센서를 연결할 수 있어 배선 복잡성과 자재 비용을 대폭 줄일 수 있습니다.

6. 진동 와이어 스트레인 게이지를 로드 셀과 함께 사용할 수 있습니까?

예. 진동 와이어 스트레인 게이지와 로드 셀은 일반적으로 구조 및 지질 공학 모니터링에 함께 사용됩니다. 로드 셀은 적용된 힘을 측정하고 스트레인 게이지는 재료 변형을 측정하여 구조적 성능을 보다 완벽하게 평가할 수 있는 보완 데이터를 제공합니다.

7. 공장 재교정 없이 현장 교정 검증을 수행하는 방법은 무엇입니까?

영점 판독값 확인, 측정값을 알려진 기준 부하와 비교, 과거 데이터 추세 검토 또는 다른 센서와의 교차 확인을 통해 현장 검증을 수행할 수 있습니다. 이러한 방법은 공장 재교정 없이 공식 교정 간격 사이의 잠재적 드리프트를 식별하는 데 도움이 됩니다.

---

Kingmach Engineering Team 작성 - 2001년부터 전 세계적으로 인프라 프로젝트 지원
