댐 모니터링을 위한 Kingmach 수위 센서

댐 안전에서 수위 모니터링이 중요한 이유

수위는 저수지 일정 관리, 홍수 조절, 누출 검토 및 경고 결정을 뒷받침하는 운영 변수 중 하나입니다. 이는 구조물의 유압 부하를 설명하고, 릴리프 파이프가 예상대로 작동하는지 여부를 나타내며, 다른 장비로 판독할 때 지하수 또는 내부 압력 변화를 해석하는 데 도움이 됩니다.

유용한 출력은 격리된 숫자가 아닌 비교 가능한 시계열입니다. 측정 데이터와 함께 데이텀, 샘플링 간격, 유지 관리 이력이 유지되면 엔지니어는 시간에 따른 강수량, 저수지 변화, 배수 반응 및 내부 조건을 비교할 수 있습니다. 이는 변경 사항에 조사가 필요한지 또는 사이트의 정상적인 응답과 일치하는지 여부를 결정하는 기준입니다.

댐 모니터링용 수위 센서의 주요 유형

센서는 측정 지점과 일치해야 합니다. 수중 압력 센서는 내장된 관측 튜브나 압력 완화 파이프에 장착될 수 있으며, 레이더 또는 초음파 측정은 개방된 수면과의 접촉을 피할 수 있습니다. 플로트 시스템, 버블러 및 수동 스태프 게이지는 현장 조건이나 검증 방법이 실용적인 경우 여전히 관련성을 유지합니다.

수동 직원 게이지는 모니터링 계획에 포함될 자격이 있습니다. 시운전, 정기 점검, 이벤트 후 조사를 위한 가시적이고 전원이 필요 없는 참조 자료를 제공합니다. 이러한 판독값이 디지털 데이터 스트림을 혼동하지 않고 검증할 수 있도록 데이터, 안전한 액세스 경로, 검사 간격 및 타임스탬프 기록 형식을 정의합니다.

차압 수위 센서의 작동 원리

정수압 센서는 감지 지점의 수압을 수위 값으로 변환합니다. 센서 위의 물기둥이 증가하면 압력이 증가합니다. 수중 다이어프램의 경우 관계는 Delta P = rho gh로 표현될 수 있으므로 보고된 레벨은 유체 밀도, 센서 높이 및 안정적인 대기 기준에 따라 달라집니다.

야외 응용 분야의 경우 통풍 케이블이나 내부 공기 튜브를 사용하여 측정값을 대기압으로 참조할 수 있습니다. 이는 기압 변화를 수위 현상으로 간주할 위험을 줄여줍니다. 현장 규율의 필요성을 없애지는 않습니다. 시운전 시 센서 높이와 기준 데이텀을 기록하고, 환기 경로를 건조하고 개방된 상태로 유지하고, 측량 또는 수동 기준과 안정적인 판독값을 비교합니다.

이 측정 방법은 많은 댐 및 수문학 지점에 적합하지만 라벨만으로 선택해서는 안 됩니다. 구매자는 압력 기반 접근 방식을 확인하기 전에 파이프 형상, 예상 수두, 퇴적 위험, 케이블 경로, 유지 관리 접근 및 데이터 아키텍처를 확인해야 합니다.

정확도, 해상도 및 범위: 구매자가 비교해야 할 사항

해상도는 장치가 감지하거나 표시할 수 있는 가장 작은 단위입니다. 정확도는 정의된 조건에서 보고된 값이 실제 값에 얼마나 가까운지를 나타냅니다. 미세한 표시 증가만으로는 경고 임계값이나 장기 추세의 신뢰성이 보장되지 않습니다. 설치 오프셋, 온도 반응, 교정 및 기준점의 안정성도 중요합니다.

정상 작동 수준뿐만 아니라 최대 신뢰할 수 있는 수주에 대한 범위를 선택하십시오. 홍수 수위, 파이프 수두, 예상 압력 변동 및 과부하 결과를 검토합니다. 또한 저장소 보고, 추세 모니터링 및 경보 대응에 대한 승인 기준이 다를 수 있으므로 RFQ에는 판독의 엔지니어링 목적도 명시되어야 합니다.

JMYC-67XXAWL 및 JMYC-67XXAD: 데이터 아키텍처 선택

원격 저수지, 수문학 또는 무인 댐 지점의 경우 Kingmach JMYC-67XXAWL 차압 센서, 내장 4G DTU 및 내부 배터리를 결합합니다. 10m, 20m, 30m 모델은 보호된 케이블 경로와 로컬 전원 공급 장치를 제공하기 어려운 곳에 배포를 단순화할 수 있습니다. 그 적합성은 여전히 ​​셀룰러 범위, 계획된 샘플링 간격, 설치 액세스 및 현실적인 배터리 서비스 계획에 따라 달라집니다.

더 킹마흐 JMYC-67XXAD 유선 통합 경로를 사용합니다. RS485 인터페이스와 DC 9-24V 전원 요구 사항은 로거, 전원 공급 장치, 보호된 케이블 경로 및 수집 아키텍처가 이미 설계된 경우에 적합합니다. 10m, 20m, 30m 변형은 일반 수위만 고려하기보다는 최대 예상 수두를 기준으로 선택해야 합니다.

사양 차이에 따라 엔지니어링 결정이 내려져야 합니다. AWL 모델은 배터리 구동식 4G 전송으로 1mm 해상도와 +/-0.1% FS 정확도를 보고합니다. AD 모델은 RS485 통합으로 0.1mm 해상도와 0.2% FS 정확도를 보고합니다. 하나의 숫자를 선택하는 대신 데이텀 제어, 설치 오류, 경보 목적 및 유지 관리 제약 조건을 포함한 전체 측정 체인과 해당 수치를 비교하십시오.

실제 정확도에 영향을 미치는 설치 요소

올바르게 지정된 센서는 설치가 약할 때 여전히 열악한 프로젝트 데이터를 제공할 수 있습니다. 안정적인 장착, 문서화된 수직 참조, 보호된 케이블 라우팅, 튜브 또는 파이프에 대한 깔끔한 접근, 기록된 영점 또는 오프셋을 사용하십시오. 릴리프 파이프 또는 내장 수위 튜브에서 서스펜션 배열과 센서 위치를 문서화하여 향후 작업자가 유지 관리 또는 교체 후 변경 사항을 해석할 수 있도록 합니다.

퇴적물, 생물 오염, 난기류, 갇힌 공기, 케이블 변형, 번개 노출 및 수격 현상은 모두 측정에 영향을 미칠 수 있습니다. 압력 센서 설치에는 건조하고 개방된 환기 경로가 필요합니다. 배터리로 작동되는 스테이션에는 서비스 수명에 대해 평가된 통신 재시도 및 샘플링 일정이 필요합니다. RS485 네트워크에는 차폐, 접지, 서지 보호 및 시운전 점검에 대해 정의된 계획이 필요합니다.

댐 모니터링 워크플로 및 검증된 애플리케이션 링크

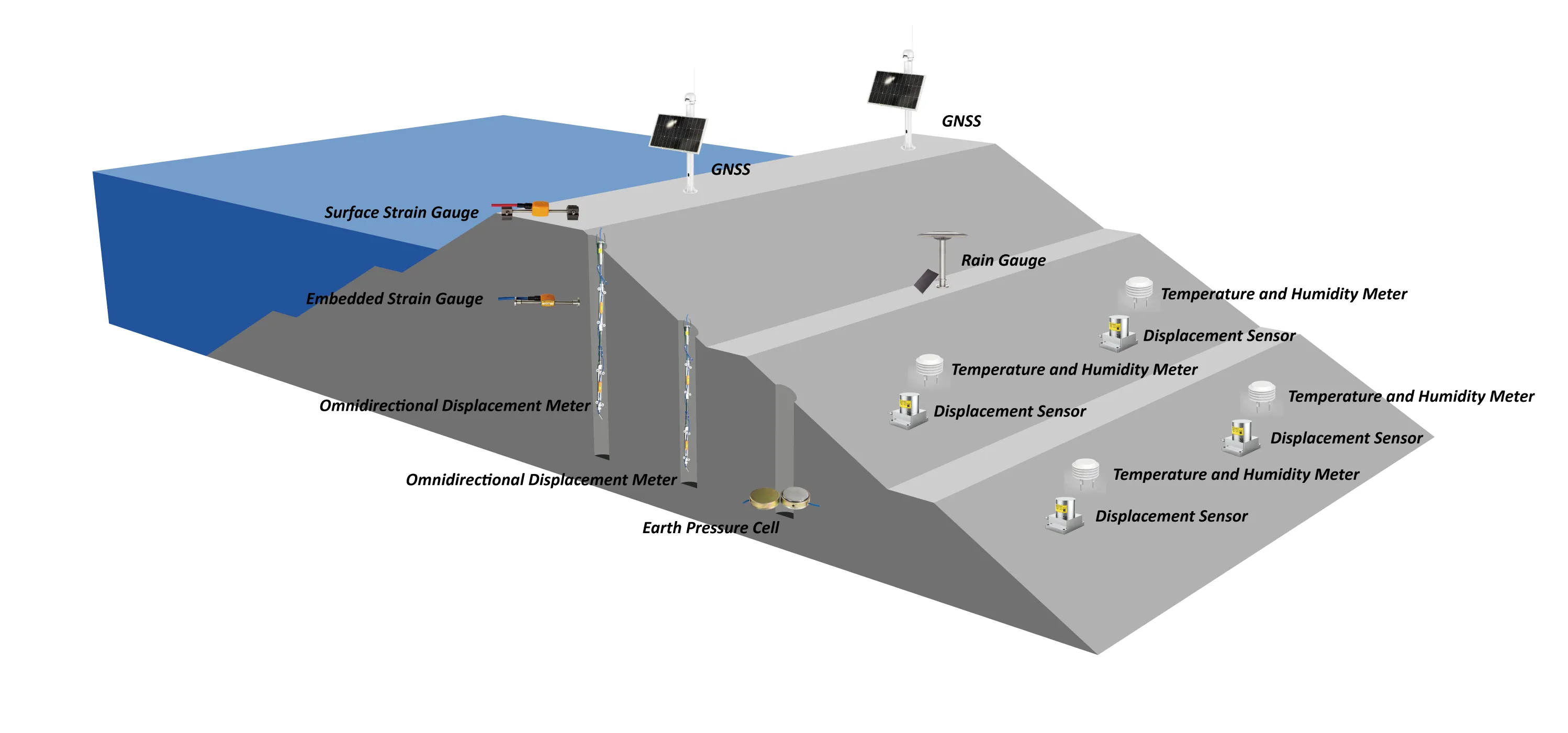

댐 모니터링 시스템은 일반적으로 두 개 이상의 센서 출력을 결합합니다. 수위 수로는 침투, 침강, 변위, 경사, 강우 및 운영 기록을 검토할 때 더욱 유용해집니다. 킹마하의 댐 모니터링 솔루션 구조, 누출, 수문학, 환경 및 부하 관찰 전반에 걸쳐 이러한 시스템 수준 접근 방식을 설명합니다.

데이터 경로의 경우 센서를 선택하기 전에 데이터가 수집, 전송, 검토 및 보관되는 위치를 정의합니다. 원격 지점에는 통합 4G 장치가 필요할 수 있습니다. 유선 사이트에는 채널 계획, 데이터 로거, 보호 케이블 연결 및 검토 플랫폼이 필요할 수 있습니다. 사용 가능한 판독 및 데이터 로거 그리고 모니터링 소프트웨어 해당 RFQ 논의에 대한 관련 내부 참조 포인트를 제공합니다.

제공된 자료가 이 두 수위 모델에 대해 하나를 검증하지 않기 때문에 현장별 댐 성능 사례가 이 기사에 추가되지 않았습니다. 대신 프로젝트 문의에서는 실제 설치와 비교하여 구성을 검토할 수 있도록 현장 도면, 측정 목적, 계측 목록 및 승인 기준을 제공해야 합니다.

조달 및 엔지니어링 팀을 위한 선택 체크리스트

측정점

• 해당 지점이 저수지 표면, 내장된 튜브, 압력 완화 파이프 배출구, 지하수 시추공, 정수 우물 또는 수문 관측소인지 정의합니다.
• 최대 신용 수두, 기준 고도, 접근 제한 및 필요한 범위를 확인합니다.

기술 시스템

• 추세 검토, 경보 관리 또는 운영 보고에 대한 정확성 및 보고 목표를 설정합니다.
• 원격 지점의 경우 4G 배터리 작동을 선택하고 유선 획득 네트워크의 경우 RS485를 선택하십시오.
• 장착, 파이프 형상, 케이블 라우팅, 통풍구 보호, 접지, 서지 보호 및 검증 방법을 지정합니다.

상업 및 배달

• 데이터시트, 교정 문서, 배선도, 설치 지침, IP 세부정보, 포장 세부정보, 리드타임 확인 및 보증 조건을 요청하세요.

유지보수 및 승인

• 검사 및 청소 간격, 해당되는 경우 배터리 교체 액세스, 통풍구 점검, 로거 점검, 수동 또는 조사된 참조와의 비교를 정의합니다.

흔한 구매 실수

해상도만 비교하는 것은 일반적인 오류입니다. 0.1mm 디스플레이 증분은 유용할 수 있지만 허용 여부는 전체 크기 정확도, 설치 형상, 온도 동작, 교정 조건 및 기준 안정성에 따라 달라집니다. 필요한 결정 허용 오차를 먼저 설정한 다음 전체 장비 및 설치 계획을 비교하십시오.

의사소통이 너무 늦게 결정되는 경우가 많습니다. 저전력 4G 기기는 원격 지점에서의 현장 작업을 줄일 수 있지만 적용 범위와 배터리 서비스 계획이 필요합니다. 유선 RS485 장치는 완전한 획득 네트워크에서 유지 관리가 더 쉬울 수 있지만 전원, 케이블 보호, 접지 및 서지 제어가 이미 범위 내에 있는 경우에만 가능합니다.

통풍구 유지 관리를 무시하면 피할 수 있는 또 다른 위험이 발생합니다. 환기된 기준은 기압 오류를 줄일 수 있지만 응결, 막힘 또는 물 유입으로 인해 판독값이 손상될 수 있습니다. 설치, 홍수, 건설 활동 및 센서 교체 후에 수동 참조 확인을 추가하여 데이터 기록을 방어할 수 있도록 하세요.
