차압 수위 센서를 사용한 실시간 댐 안전 경고

댐 소유자는 운영 문제가 안전 문제로 바뀌기 전에 나타나는 수위 변화, 누출 압력 변화, 추세 변화에 대한 조기 가시성이 필요합니다. 차압 수위 센서는 내장되어 있고 습하며 접근하기 어려운 모니터링 지점에서 이러한 변화를 계속 추적하기 때문에 유용합니다.

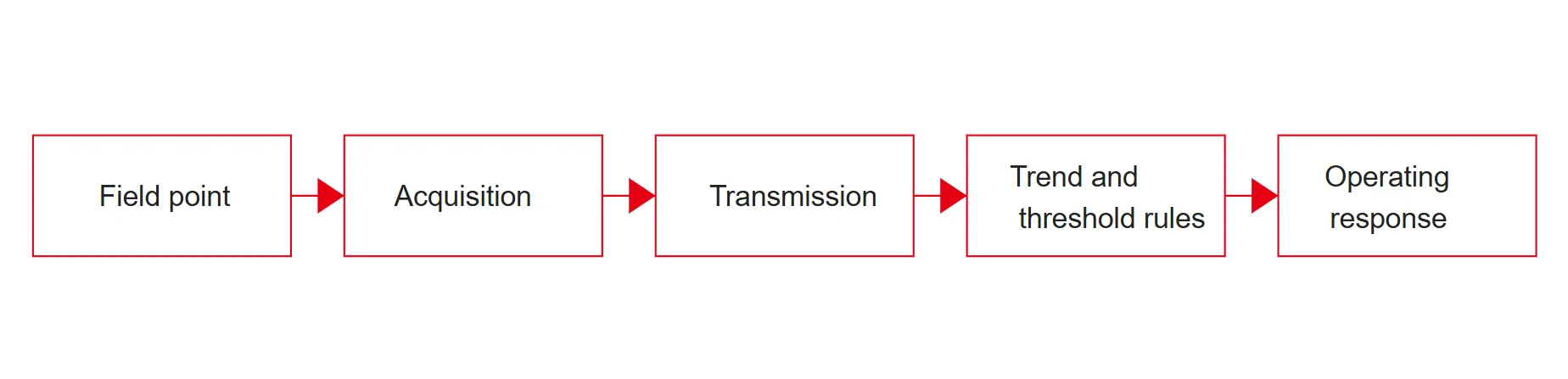

실행 가능한 경고 작업 흐름에서 센서는 첫 번째 링크일 뿐입니다. 판독값은 현장 조건에서 안정적으로 유지되고, 획득 계층으로 깔끔하게 이동하고, 임계값, 변화율 규칙 및 인근 기기와 비교할 수 있는 소프트웨어에 도달해야 합니다. 이것이 바로 정기적인 점검을 실시간 댐 안전 경보로 바꾸는 것입니다.

구매자 측 평가에서 실제 질문은 센서가 독립적으로 수위를 읽을 수 있는지 여부가 아닙니다. 실제 질문은 모니터링 팀에 추가 불확실성을 발생시키지 않으면서 내장된 파이프, 배수 지점, 무인 스테이션 및 긴 서비스 간격에 걸쳐 신뢰할 수 있는 경고를 지원할 수 있는지 여부입니다.

댐 운영자에게 가장 유용한 경보는 단 한번의 높은 수치인 경우가 거의 없습니다. 이는 저수지 운영, 강우, 배수 또는 구조적 움직임과의 정상적인 관계를 깨뜨리는 수위 또는 누출 신호입니다.

댐 안전 프로그램에서 수위 신호가 중요한 이유

댐 모니터링 계획은 일반적으로 저수지 높이보다 더 많은 것을 추적합니다. 또한 운영자는 누출 압력, 수압 라인 이동, 배수 동작, 하류 수준 및 이러한 판독값이 변위, 균열 폭 또는 응력 데이터와 함께 이동하는 방식을 관찰합니다. 단일 값은 정상으로 보일 수 있지만 강수량, 방출 또는 융기압에 대한 추세는 다른 이야기를 말해줍니다.

그렇기 때문에 경고 논리에는 컨텍스트가 필요합니다. 기초 수위 튜브 내부의 판독값이 상승하면 누출 경로가 더욱 활발해지고 있음을 나타낼 수 있습니다. 압력 방출 파이프의 변화는 배수 조건이 변화하고 있음을 암시할 수 있습니다. 정상 작동 중 저장소 수위 상승은 허용될 수 있지만 비정상적인 내부 압력 움직임과 함께 동일한 상승은 주의를 기울일 가치가 있습니다.

신뢰할 수 있는 댐 모니터링 프로그램은 수위, 누출, 변형 및 환경 모니터링을 연결된 지표로 처리합니다. 이는 숙련된 운영자가 실제로 위험을 읽는 방식과 일치합니다. 경고 값은 단독으로 작동하는 하나의 계측기에서 나오는 것이 아니라 상관 관계에서 나옵니다.

차압 센서가 수두를 유용한 데이터로 전환하는 방법

차압 수위 계측기는 압력으로부터 액체 높이를 추론합니다. 현장 용어로 센서는 측정 요소에 작용하는 수두를 디지털 레벨 값으로 변환합니다. 설치 시 대기에 연결된 통풍 케이블을 사용하는 경우 판독값은 기압 간섭을 줄이고 실제 수위 움직임에 더 빠르게 반응할 수 있습니다.

이 운영 로직은 많은 모니터링 지점이 좁고, 묻혀 있고, 젖어 있고 접근하기 어렵기 때문에 댐 작업에 잘 맞습니다. 빈번한 수동 측심에 의존하는 대신 장비를 제자리에 유지하고 수위관 내부, 배수구 또는 수문학 관측 지점 내에서 보고할 수 있습니다.

유선 모니터링 아키텍처의 경우 Kingmach의 JMYC-67XXAD 시리즈는 깊은 삼출 압력, 저수지 및 댐 수위 관찰, 지하수 모니터링 및 매립 파이프 설치에 적합합니다. RS485 출력, IP68 보호, 0.1mm 해상도 및 0.2% FS 정확도는 구매자가 기존 획득 백본에 맞는 스크리닝을 할 때 사용할 수 있는 세부 정보입니다.

실시간 댐 경보는 실제로 무엇에 의존합니까?

경보는 센서만으로는 생성되지 않습니다. 이는 임계값 설계, 획득 신뢰성, 통신 안정성 및 주변 기기와의 비교에 따라 달라집니다. 실제로 팀에서는 절대 경보 임계값, 변화율 임계값, 강우량, 저수지 운영, 누출 또는 변형 데이터에 대한 상관관계 확인이라는 세 가지 규칙 계층을 사용하는 경우가 많습니다.

예를 들어, 계획된 운영 기간 동안 저수지 수위가 증가하는 것은 허용될 수 있습니다. 내장된 관찰 튜브의 내부 수위가 빠르게 상승하는 경우, 특히 비정상적인 누출 흐름 또는 상승 압력과 짝을 이루는 경우에는 다른 대응이 필요합니다. 규칙이 개선되면 승무원이 개발 패턴을 놓치면서 허위 경보로 시간을 낭비할 가능성이 줄어듭니다.

이는 시스템의 나머지 부분이 중요한 부분이기도 합니다. Kingmach의 댐 중심 제품 세트에는 JMZX-XXGH 획득 모듈 경보 품질은 센서, 로거, 전송 계층 및 시각화 스택이 연속 사용 시 함께 작동하는 방식에 따라 달라지기 때문에 관련성이 있는 모니터링 소프트웨어 플랫폼입니다.

검토 및 경보 제어를 위한 플랫폼 보기

차압 수위계가 댐 계기 믹스에 적합한 경우

차압 수위 장치는 안정적인 디지털 출력이 중요한 파이프, 수문 지점 또는 누출 관련 모니터링 위치에서 지속적인 수위 관찰 작업을 수행할 때 가장 강력합니다. 이는 일반적으로 독립형 답변이 아닌 광범위한 도구 조합의 일부입니다.

실용적인 댐 설정에는 수두 이동을 위한 차압 수위 측정기, 간극 압력 거동을 위한 진동 와이어 피에조미터, 구조적 이동을 위한 변위 센서, 데이터를 경고 임계값에 연결하는 소프트웨어 계층이 결합될 수 있습니다. 현장에 편리한 전원이나 케이블링이 없는 원격 지점이 있는 경우 통합 무선 모델을 사용하면 현장 작업을 줄이고 배포를 단순화할 수 있습니다.

무인 저수지나 하천 지점의 경우 JMYC-67XXAWL 통합 모델은 4G DTU와 내부 배터리를 하나의 패키지에 결합합니다. 이는 프로젝트에서 더 적은 수의 별도 현장 구성 요소를 원하는 경우 유지 관리 계획을 더 깔끔하게 만들 수 있습니다.

유선 및 통합 차압 모델을 비교하는 방법

옵션을 비교하는 가장 빠른 방법은 헤드라인 범위를 살펴보고 각 모델을 모니터링 아키텍처와 일치시키는 것입니다. 댐에 이미 캐비닛, 로거 용량 및 안정적인 통신 백본이 있는 경우 유선 RS485 장비가 더 적합할 수 있습니다. 통합 4G 장치는 트렌칭 및 전력 라우팅으로 인해 프로젝트가 지연되는 분산 지점에서 설치 시간을 단축할 수 있습니다.

조달 검토의 경우 비교는 운영 방법과 연계되어야 합니다. Kingmach 제품군에서 JMYC-67XXAD 라인은 유선 RS485 통합 및 정밀 해상도 모니터링에 적합한 반면, JMYC-67XXAWL 라인은 내장형 4G 통신, 내부 리튬 전력 및 샘플링 간격에 따라 변경되는 배터리 수명에 대한 논의를 전환합니다. 이러한 차이점은 유지 관리 계획, 예비 전략 및 경보 빈도 설계에 영향을 미칩니다.

경고 품질을 보호하는 설치 세부 사항

잘못된 경고 중 상당수는 센서 문제로 위장한 설치 문제입니다. 수위관이 막히거나, 환기 경로가 손상되거나, 케이블 취급이 불량하거나 기준 조건이 불안정한 경우, 누군가가 장착 방법을 의심하기도 전에 데이터 흐름이 표류하게 됩니다.

구매자 측 승인을 위해 공급업체에 파이프 크기 호환성, 서스펜션 방법, 통풍 케이블 보호, 커넥터의 방수 처리, 로거 주소 지정, 제로 드리프트, 반복성 및 통신을 위한 시운전 점검을 정의하도록 요청하십시오. 이는 종이 사양에만 의존하는 것이 아니라 현장 행동과 연계된 핸드오버를 유지합니다.

모니터링 지점이 원격인 경우 시운전 계획에서는 샘플링 간격, 경고 빈도, 배터리 교체 계획 및 플랫폼에서 누락된 데이터와 비정상 데이터를 표시하는 방법도 정의해야 합니다. 이는 서로 다른 이벤트이며 소프트웨어 계층에서 이를 혼합하면 실제 사고 중에 혼란이 발생합니다.

엔지니어가 긴급 상황이 발생하기 전에 비정상적인 추세를 읽는 방법

유용한 경고 시스템은 극단적인 값을 기다리지 않습니다. 관련 채널 간의 기울기, 지속 시간 및 일치도의 변화를 감시합니다. 댐 작업에서는 내부 수위 움직임이 저수지 작동을 정상적으로 추적하는지 아니면 분리되는지 확인하는 것을 의미하는 경우가 많습니다.
