댐 안전을 위한 차압 수위 센서: 7가지 엔지니어링 장점 설명

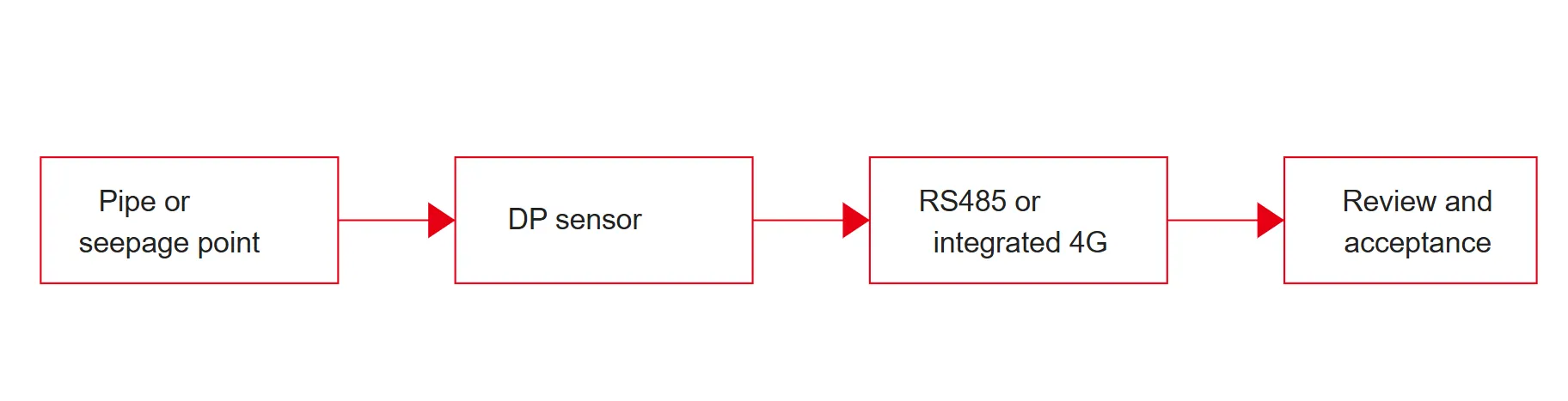

그림: 엔지니어링 이점은 포인트, 센서, 데이터 경로 및 검토 프로세스가 함께 지정된 경우에만 실현됩니다.

장점 2: 삼출압력 및 수위 해석을 위한 안정적인 추세 데이터

차압 센서는 댐 팀이 개별 값이 아닌 추세를 읽는 데 도움이 됩니다. 이는 누출과 내부 물의 행동이 종종 하나의 극적인 지점을 통해서가 아니라 지속성과 관계를 통해 의미가 있기 때문에 중요합니다. 며칠 동안 계속되거나 저수지 감소 후 너무 느리게 반응하거나 인근 배수 동작과 일치하지 않는 경우 약간의 상승이 중요할 수 있습니다.

안정적인 추세 데이터는 세 가지 일반적인 상황에서 더 나은 해석을 지원합니다. 첫째, 저수지 수위 변화가 예측 가능한 내부 반응을 생성해야 하지만 그렇지 않은 경우입니다. 둘째, 강우나 방류 조건이 변한 후 침투 관련 모니터링 지점이 너무 느리게 회복되는 경우입니다. 셋째, 한 점이 일반적으로 함께 움직이는 인근 점에서 갈라지기 시작할 때입니다. 이는 더 큰 문제가 발생하기 전에 면밀한 검사로 이어지는 유형의 패턴입니다.

JMYC-67XXAD 라인의 밀리미터 수준 수위 분해능은 현장에서 작업할 수 있는 더 미세한 추세 기록을 제공하는 동시에 해당 모델에 대해 나열된 0.2%의 전체 크기 정확도는 장비가 모니터링 업무에 적합한지 여부를 결정하는 데 도움이 됩니다. 요점은 숫자 자체를 인용하는 것이 아니라는 것입니다. 요점은 미세한 해상도와 안정적인 출력이 시간이 지남에 따라 작지만 지속적인 변화를 검토하는 방식을 향상시킨다는 것입니다.

장점 3: 실시간 댐 안전 경고 및 경고 규칙에 대한 직접적인 지원

센서는 판독값만 수집하는 대신 경고 논리를 지원할 때 훨씬 더 유용해집니다. 댐 경보 워크플로는 일반적으로 절대 임계값, 변화율 임계값, 관련 모니터링 채널에 대한 교차 확인이라는 세 가지 규칙 집합에 의존합니다. 차압 수위 센서는 유선 또는 원격 데이터 수집을 통해 해당 출력을 이 규칙 구조로 직접 가져올 수 있기 때문에 도움이 됩니다.

그것은 운영상 중요합니다. 정상적인 제어 기간 동안 저수지 수위 상승에는 조치가 필요하지 않을 수 있습니다. 특히 예상 배수 동작과 일치하지 않는 경우 누출 관련 지점의 빠른 내부 상승은 현장 검증이 필요할 수 있습니다. 유용한 경고 시스템에는 수동 데이터 전달을 기다리지 않고 규칙이 트리거될 수 있는 플랫폼에서 적시에 일관된 형식으로 센서 데이터가 필요합니다.

Kingmach의 댐 관련 제품 스택에는 다음이 포함됩니다. JMZX-XXGH 획득 모듈 그리고 모니터링 플랫폼 중앙 집중식 데이터 처리 및 경보 규칙 구성을 지원합니다. 구매자의 경우 이는 감지, 수집, 전송, 저장, 추세 검토 및 경고 전달 등 전체 데이터 경로의 일부로 수위 센서를 검토할 수 있음을 의미합니다.

장점 4: 유선 RS485 및 원격 4G 모니터링 아키텍처의 유연한 배포

댐 현장은 모두 동일한 통신 조건을 갖고 있지 않습니다. 일부에는 이미 캐비닛, 전원 및 중앙 로거 네트워크가 있습니다. 케이블을 연결하면 현장 비용이 증가하거나 배포 속도가 느려지는 원격 지점이 필요한 경우도 있습니다. 차압 수위 센서는 모델이 통신 계획과 일치할 때 두 가지 배열 모두에서 작동할 수 있습니다.

JMYC-67 제품군에서 JMYC-67XXAD는 유선 RS485 아키텍처에 적합합니다. 이는 사이트에 이미 안정적인 획득 백본이 있고 중앙 모듈에 직접 통합하려는 경우에 유용합니다. 그만큼 JMYC-67XXAWL 내장된 4G DTU와 내부 배터리 전원을 결합하여 다른 경로를 취합니다. 이는 별도의 현장 통신 하드웨어를 줄이고 무인 또는 광범위하게 분산된 모니터링 지점에서 도움이 될 수 있습니다.

이 차이는 설치 시간보다 더 많은 영향을 미칩니다. 유지 관리 계획, 예비 전략, 통신 오류 처리 및 전력 부담 없이 현장에서 현실적으로 샘플링할 수 있는 빈도를 변경합니다. 이러한 옵션을 비교하는 구매자는 가격을 비교하기 전에 통신 경로와 전력 경로를 검토해야 합니다. 왜냐하면 두 가지 결정이 모니터링 지점의 수명 작동 부하를 결정하기 때문입니다.

장점 5: 습하고, 묻혀 있고, 무인 현장 조건에서 더욱 강력한 장기 적합성

댐 모니터링 장비는 오랜 기간 동안 까다로운 조건에서 작동하는 경우가 많습니다. 습한 환경, 매설된 설치 지점 및 기후 노출로 인해 씰, 케이블, 하우징 및 커넥터에 지속적인 압력이 가해집니다. 이 설정에 사용되는 수위 계측기는 짧은 사양 검토 시에도 좋아 보일 뿐만 아니라 해당 조건에서도 판독 가능한 상태를 유지해야 합니다.

방수 등급, 케이블 디자인, 설치 방법, 유지 관리가 적은 작동이 실용적인 구매 요소가 되는 곳입니다. JMYC-67XXAD 및 JMYC-67XXAWL은 모두 IP68 보호 기능을 갖추고 있으며 통합 AWL 모델에는 샘플링 간격에 연결된 배터리 수명을 갖춘 배터리 기반 무인 배포 경로도 추가됩니다. 이는 원격 지점에 서비스가 필요한 빈도에 직접적인 영향을 미칩니다.

댐 구매자의 경우 이러한 세부 정보는 유지 관리 질문으로 전환되어야 합니다. 지점에 얼마나 자주 현장 방문이 필요합니까? 통풍 경로는 어떻게 보호됩니까? 누락된 데이터와 비정상적인 데이터는 어떻게 구분되나요? 원하는 경고 빈도에 맞춰 배터리 교체 일정은 어떻게 되나요? 이러한 질문은 필드 의미 없이 긴 매개변수 목록을 반복하는 것보다 더 유용합니다.

장점 6: 피에조미터, 획득 모듈 및 댐 모니터링 소프트웨어와 더욱 쉽게 통합

댐의 수위 모니터링은 단독으로 해석되는 경우가 거의 없습니다. 진동 와이어 피에조미터, 누출 장비, 변형 센서 및 엔지니어가 구조의 여러 부분에서 판독값을 비교하는 데 도움이 되는 중앙 집중식 소프트웨어 옆에 있는 경우가 많습니다. 차압 수위 센서는 시스템의 다른 기기와 데이터 경로를 공유할 수 있을 때 이러한 더 넓은 시야를 지원합니다.

Kingmach 제품군에서는 JMYC-67 시리즈가 자연스럽게 옆에서 검토되고 있습니다. JMZX-55XXHAT 진동 와이어 피에조미터, JMZX-XXGH 획득 모듈 및 모니터링 시스템 플랫폼. 이러한 조합은 단절된 도구에 분산시키는 대신 하나의 검토 워크플로우 내에서 수위, 간극압 및 관련 채널을 읽을 수 있는 더 나은 기회를 사이트에 제공하기 때문에 중요합니다.

조달팀의 경우 통합 질문을 RFQ에 직접 작성해야 합니다. 통신 형식, 로거 호환성, 주소 지정 방법, 샘플링 간격, 알람 대상 및 소프트웨어가 관련 채널과 포인트를 비교할 수 있는지 여부를 확인하십시오. 이러한 항목은 센서가 모니터링 시스템의 일부처럼 작동할지 아니면 격리된 데이터 소스로 유지될지 여부를 결정합니다.

장점 7: 측정 가능한 데이터와 명확한 RFQ 기준을 통해 더욱 유용한 구매자 결정

차압 수위 센서의 가장 실용적인 장점 중 하나는 구매자에게 사양 및 승인에 대한 측정 가능한 기준을 제공한다는 것입니다. 수위 장치에 대한 광범위한 요청 대신 프로젝트에서는 지점 유형, 범위, 통신 경로, 전력 조건, 환경 노출, 로깅 간격 및 현장 계획과 연결되는 기술 언어로 응답 예상을 정의할 수 있습니다.

이는 더 깔끔한 RFQ와 더 나은 공급업체 논의로 이어집니다. 구매자는 센서가 내장형 튜브 또는 개방형 위치용인지, 출력이 RS485인지 내장형 4G인지, 보호 수준이 현장 환경과 일치하는지, 판독값이 추세 검토에만 사용될지 아니면 알람에 직접 연결될지 여부를 물어볼 수 있습니다. 각 대답은 올바른 모델과 올바른 배포 접근 방식에 영향을 미칩니다.

댐 모니터링 프로젝트를 위한 차압 수위 센서를 선택하는 방법

선택은 카탈로그가 아닌 모니터링 지점부터 시작해야 합니다. 해당 지점이 매립된 수위관, 압력 방출구, 누출 관련 관찰 위치 또는 원격 수문학 지점 내부에 있는지 정의합니다. 그런 다음 데이터 이동 방법, 보고 빈도, 판독값을 사용할 경고 규칙 종류를 정의합니다.

다음으로 기술적 적합성을 좁힙니다. 범위, 분해능, 정확도, 통신 방법, 전원 경로, 작동 온도 및 보호 수준은 모두 중요하지만 현장 임무와 관련된 경우에만 해당됩니다. 4G 통합 센서는 원격 지점에서 현장 부담을 줄일 수 있는 반면, 유선 RS485 모델은 이미 중앙 로거에 연결된 지점에서 더 실용적일 수 있습니다.

마지막으로 전체 경고 체인의 일부로 센서를 검토합니다. 획득 호환성, 플랫폼 통합, 시운전 단계, 기준 점검 및 유지 관리 책임을 확인합니다. 강력한 센서 선택은 올바른 모델일 뿐만이 아닙니다. 팀이 실제로 사용할 모니터링 지점, 사이트 아키텍처, 경보 프로세스에 맞는 모델입니다.

모니터링 지점, 데이터 경로, 경고 규칙을 함께 계획합니다.

댐 프로젝트에 차압 수위 모니터링이 필요한 경우 모델을 선택하기 전에 포인트 유형, 통신 경로, 전원 조건 및 경고 논리를 정의하십시오. 이를 통해 JMYC-67 시리즈 옵션을 더 쉽게 비교하고 센서를 더 넓은 획득 및 소프트웨어 작업 흐름에 맞출 수 있습니다.
