교량 케이블 및 앵커 모니터링을 위한 중공형 로드셀: 선택 가이드 및 사양

사장교, 프리스트레스 콘크리트 데크, 댐 앵커는 구조적 무결성을 유지하기 위해 정밀하게 보정된 장력에 의존합니다. 5% 정도의 작은 편차도 피로 파괴를 가속화할 수 있습니다. 또한 갑작스럽고 치명적인 구조적 과부하를 유발할 수도 있습니다. 전통적인 힘 측정 방법에는 잭 압력 게이지와 주기적인 리프트오프 테스트가 포함됩니다. 이러한 방법은 간헐적이고 노동 집약적입니다. 게다가 영구적이고 장기적인 구조적 상태 모니터링에는 전혀 적합하지 않습니다. 모니터링의 이러한 격차로 인해 중요한 인프라가 취약해집니다.

중공 로드 셀은 이 문제에 대한 우아하고 영구적인 솔루션을 제공합니다. 관통 구멍 또는 환형 로드 셀이라고도 알려진 이 센서는 볼트, 힘줄 또는 앵커 로드 위에 직접 맞습니다. 구조 시스템을 방해하지 않고 지속적으로 압축력을 측정합니다. 이 기사에서는 이러한 센서의 작동 원리와 기술 이점을 살펴보겠습니다. 또한 모델 선택, 주요 응용 프로그램, 시스템 통합 및 중요한 조달 기준을 다룹니다.

진동 와이어 중공 로드 셀의 실제 작동 방식: 환형 다중 스트링 설계 설명

엔지니어는 진동 와이어 중공 로드 셀이 실제로 어떻게 작동하는지 이해하여 올바르게 지정해야 합니다. 이 장치는 견고한 환형 링 본체를 기반으로 합니다. 이 탄성 강철 링은 엄격한 다단계 안정성 처리를 거칩니다. 압축 하중을 둘레에 균일하게 분산시킵니다. 이 환형 설계는 잘못 정렬된 설치 중에 평판 로드 셀을 자주 괴롭히는 편심 로딩 오류를 제거합니다.

이 링 내부에서 제조업체는 다중 코드 진동 와이어 배열을 활용합니다. 용량에 따라 센서는 3코드, 4코드 또는 6코드 스트링 구성을 사용합니다. 이러한 다중 코드는 링 단면의 응력 판독값을 평균화합니다. 이 레이아웃으로 인해 JMZX-3XXXHAT 시리즈는 8,000KN의 대규모 전체 용량에서도 매우 민감한 0.1~1KN 분해능으로 부하를 보고합니다.

핵심 메커니즘은 진동 와이어 원리 자체입니다. 각 초고강도 강철 와이어는 국제 표준 앵커 용접을 사용하여 고정됩니다. 와이어의 여기 주파수는 장력에 정비례합니다. 이 주파수 기반 출력은 케이블 저항 변화 및 전자기 간섭으로부터 완전히 면역됩니다. 이러한 전기적 내성은 분주한 토목 건설 현장의 긴 케이블 연결에 필수적입니다.

또한 내장된 지능형 칩은 센서의 고유한 교정 계수를 영구적으로 저장합니다. 이 칩은 타임스탬프, 온도, 제로 보정 값을 포함하여 최대 800개의 측정 기록을 기록할 수 있습니다. 이 기능을 사용하면 엔지니어는 장치를 공장으로 반환하지 않고도 현장 교정 검증을 수행할 수 있습니다. 마지막으로 내장된 온도 센서는 매 측정 주기마다 자동 온도 보정 기능을 제공합니다. 이는 실외 또는 매설 설치 시 열로 인해 발생하는 잘못된 판독을 방지합니다.

진동 와이어 vs. 스트레인 게이지 vs. 유압: 중공형 VW 셀이 장기 민간 모니터링에 유리한 이유

구매자는 초기 구매 가격만을 기준으로 중공 로드셀을 비교하는 경우가 많습니다. 그러나 모니터링의 총 비용을 평가해야 합니다. 여기에는 장기적인 제로 드리프트, 유지 관리 요구 사항, 신호 거리 제한 및 전반적인 데이터 신뢰성이 포함됩니다.

• 저항성(호일) 중공 로드셀: 이러한 센서는 더 낮은 초기 비용을 제공합니다. 그러나 시간이 지남에 따라 제로 드리프트에 매우 취약합니다. 또한 습기로 인한 저항 변화로 인해 어려움을 겪으며 50미터를 초과하는 케이블 길이의 경우 증폭기에 크게 의존합니다. 영구적인 무인 모니터링에는 적합하지 않습니다.
• 유압 로드셀: 이러한 장치는 전기 간섭 문제를 완전히 방지합니다. 그러나 빈번한 유체 유지 관리가 필요합니다. 내장형 또는 제한된 구조적 설치물에서는 누출이 발생하기 쉽습니다. 또한 보조 압력 변환기를 추가하지 않으면 판독값을 원격 데이터 로거로 전송할 수 없습니다.
• 진동 와이어 중공 로드셀: 이 센서는 수십 년 동안 안정적으로 유지되는 주파수 출력을 생성합니다. 신호는 왜곡 없이 킬로미터 규모의 케이블을 통해 완벽하게 전송됩니다. 지속적인 교정 가스나 유체가 필요하지 않습니다. 그들은 완전히 밀봉되어 있고 방수 처리되어 있습니다.

JMZX-3XXXHAT 시리즈는 50년의 설계 수명을 자랑합니다. 자산 수명이 20~50년인 인프라 프로젝트의 경우 진동 와이어 중공 셀은 프로젝트 중간 센서 교체가 필수 계획 가정이 아닌 유일한 기술입니다.

기술 유형	장기적인 안정성	최대 케이블 실행	유지 보수 요구 사항	내장된 적합성
저항성(포일)	나쁨(제로 드리프트)	< 50미터	보통(보정)	낮은
유압	보통의	해당 없음(변환기 필요)	높음(유체 점검)	낮음(누출 위험)
진동 와이어	훌륭한	> 1,000미터	제로(유지보수 불필요)	높음(완전 밀봉)

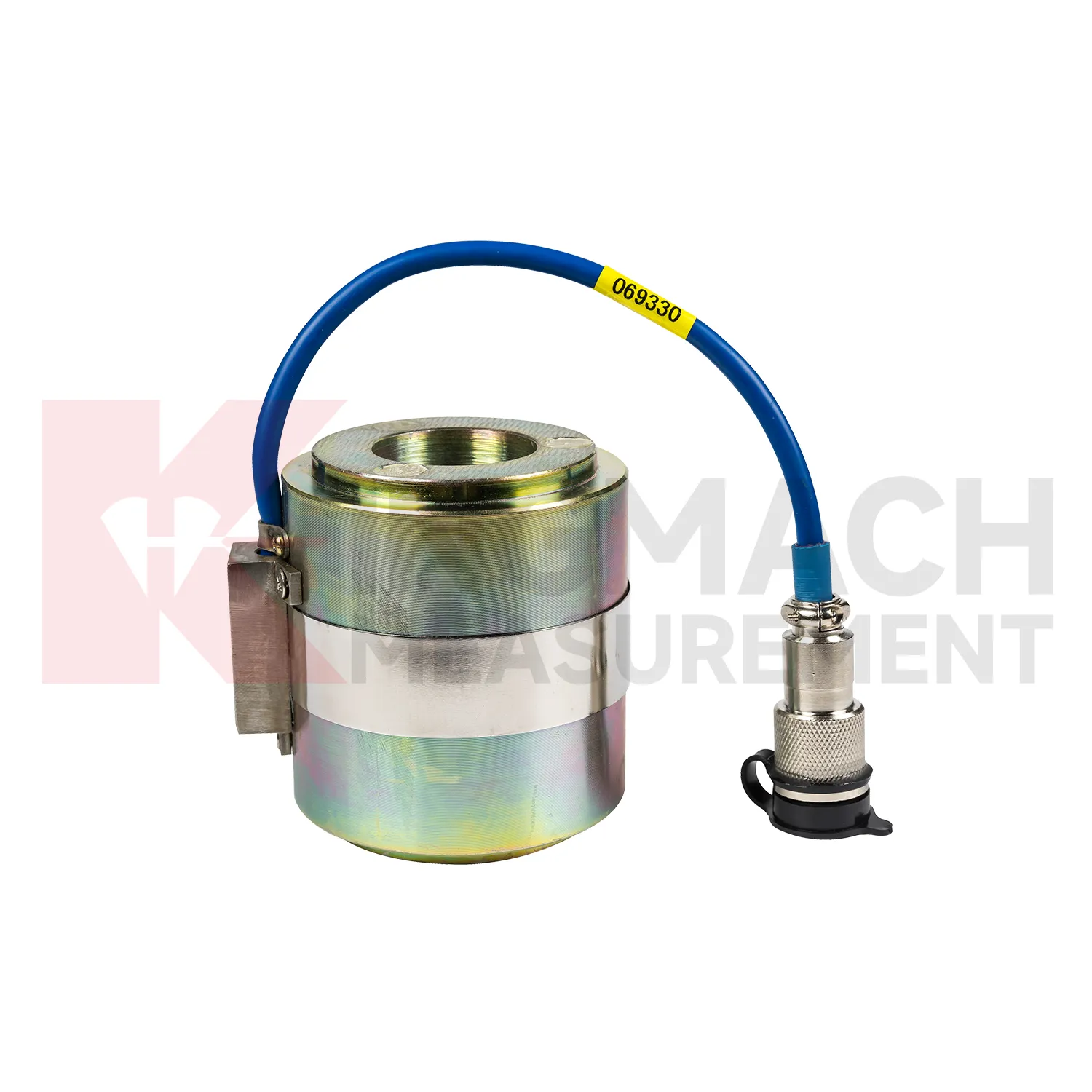

JMZX-3XXXHAT 시리즈: 용량 범위, 코드 구성 및 치수 참조

조달 엔지니어는 센서를 프로젝트 부하 수준과 일치시키기 위해 정확한 사양이 필요합니다. JMZX-3XXXHAT 시리즈는 8개의 표준 모델에 걸쳐 500KN에서 8,000KN에 이르는 포괄적인 용량 범위를 제공합니다. 이 광범위한 범위에는 단일 암석 앵커부터 대규모 사장교 케이블까지 모든 것이 포함됩니다.

코드 카운트는 센서 용량에 따라 지능적으로 확장됩니다. 최대 2,000KN의 모델은 3코드 구성을 사용합니다. 3,000KN 모델은 4개의 코드를 사용합니다. 4,000KN 이상의 모델은 6개의 코드를 사용합니다. 이러한 구조적 스케일링은 링 직경이 증가함에 따라 측정 정확도를 유지합니다. 센서 감도는 500KN 수준에서 0.1KN입니다. 1,000KN 이상의 모든 모델에 대해 감도는 1KN으로 단계화됩니다. 이 정밀도는 구조적 케이블 모니터링 코드에서 발견되는 일반적인 ±0.1% 요구 사항을 쉽게 충족합니다.

이 로드 셀은 90~130mm 범위의 컴팩트한 높이를 특징으로 합니다. 이 로우 프로파일은 구조적 수정 없이도 표준 앵커 헤드 및 베어링 플레이트 어셈블리에 완벽하게 맞습니다. 비표준 보어 직경 또는 고유한 환경 요구 사항의 경우 맞춤형 JMZX-3X00 모델도 사용할 수 있습니다.

JMZX-3XXXHAT 모델 참조 테이블

모델	용량	감광도	내부 보어(Ø)	키	구성
JMZX-3405AT	500쿠나	0.1쿠나	70mm	90mm	3-chord
JMZX-3410AT	1,000KN	1쿠나	100mm	90mm	3-chord
JMZX-3520AT	2,000KN	1쿠나	140mm	120mm	3-chord
JMZX-3530AT	3,000KN	1쿠나	170mm	120mm	4-chord
JMZX-3540AT	4,000KN	1쿠나	200mm	130mm	6-chord
JMZX-3550AT	5,000KN	1쿠나	220mm	130mm	6-chord
JMZX-3560AT	6,000KN	1쿠나	240mm	130mm	6-chord
JMZX-3580AT	8,000KN	1쿠나	280mm	130mm	6-chord

중공형 로드 셀이 배치되는 곳: 6가지 고위험 엔지니어링 시나리오

엔지니어들은 위험이 큰 다양한 환경에 중공 로드 셀을 배포합니다. 각 애플리케이션에는 특정 안전 근거와 장기 모니터링 문제가 제시됩니다.

• 사장교 및 현수교: 스테이 케이블은 피로 수명 준수를 보장하기 위해 설계 장력의 3~5% 이내로 유지되어야 합니다. 속이 빈 진동 와이어 로드 셀은 고정 구역에 영구적으로 위치합니다. 이는 지속적인 케이블 힘 데이터를 교량 관리 시스템에 직접 제공합니다. 이는 비용이 많이 들고 주기적인 리프트오프 테스트를 완전히 대체합니다.
• 포스트텐션 콘크리트 구조물: 텐던 힘 손실은 콘크리트 교량 및 핵 격납 구조물의 크리프, 수축 및 이완으로 인해 점진적으로 발생합니다. 내장된 환형 로드 셀은 앵커 베어링 플레이트 위에 위치합니다. 그들은 장기적인 힘의 진화를 추적합니다. 이 데이터는 향후 장력 재조정 결정에 직접적인 영향을 미칩니다.
• 댐 및 슬로프 앵커: 암석 볼트와 그라우팅 앵커는 댐 교대와 절단 경사면을 안정시킵니다. 이는 중요한 안전 요소입니다. 방수, 부식 방지 JMZX-3XXXHAT는 포화, 매설 또는 침수된 토양 조건에서 장기 모니터링에 완벽하게 적합합니다.
• 철도 및 고속도로 건설: 옹벽과 토양 못벽은 임시 및 영구 앵커 시스템을 활용합니다. 이러한 시스템은 승인 테스트 및 활성 서비스 중에 정확한 부하 검증이 필요합니다. 중공 로드 셀은 두 가지 작업을 단일 설치된 장치로 처리합니다.
• 윈드 타워 기초: 기술자는 풍력 터빈 타워 베이스 플랜지의 앵커 볼트 초기 응력을 확인하고 모니터링해야 합니다. 중공 로드 셀은 직접적이고 비침해적인 측정을 제공합니다. 앵커 볼트 시스템 자체를 수정할 필요가 전혀 없습니다.
• 리프팅 및 크레인 시스템: 샤클 ​​장착 또는 클레비스 장착 중공 셀은 무거운 리프팅 장비의 동적 및 정적 하중을 측정합니다. 컴팩트한 크기와 디지털 출력은 이 산업 2차 시장에서 높은 평가를 받고 있습니다.

센서에서 대시보드까지: 빈 로드 셀을 완전한 SHM 데이터 시스템에 통합

단일 중공 로드 셀은 이를 둘러싼 데이터 시스템만큼만 유용합니다. 이러한 센서를 완전한 엔드투엔드 구조 상태 모니터링 시스템에 통합해야 합니다.

• 주문형 읽기: Kingmach의 호환 가능한 진동 와이어 판독 장치는 킬로뉴턴(KN) 단위로 직접 부하 값을 표시합니다. 센서의 메모리 칩에서 직접 저장된 교정 계수를 읽습니다. 작업 현장에는 외부 용지 보정 테이블이 필요하지 않습니다.
• 자동화된 데이터 수집: 다중 채널 데이터 로거는 버스 연결 JMZX-3XXXHAT 센서 어레이를 지원합니다. 구성 가능한 폴링 간격, 경보 임계값 및 4G, LoRa 또는 이더넷과 같은 원격 원격 측정 옵션을 제공합니다. 이를 통해 대규모 케이블 어레이에 대한 진정한 24/7 무인 모니터링이 가능합니다.
• 계측 케이블: Kingmach 차폐 VW 케이블은 신호 무결성을 완벽하게 유지합니다. 그들은 전기적으로 잡음이 많은 토목 건설 환경에서 수백 미터가 넘는 주행을 완벽하게 수행합니다.
• 시각화 소프트웨어: 실시간 소프트웨어 대시보드에는 부하 추세와 온도 보정 값이 표시됩니다. 자동 과부하 경고를 생성하고 과거 추세 분석을 용이하게 합니다. 이는 구조적 안전 평가 및 유지 관리 작업 흐름을 직접적으로 지원합니다.

하나의 통합 제조업체에서 센서, 로거 및 소프트웨어를 지정하면 펌웨어 호환성 위험이 제거됩니다. 또한 국제 프로젝트에 대한 기술 지원 에스컬레이션을 대폭 단순화합니다.

중공형 로드셀 지정 및 소싱: 모든 국제 구매자가 물어봐야 할 6가지 질문

국제 조달팀은 중국 센서 제조업체를 평가하기 위한 객관적인 프레임워크가 필요합니다. 중공형 로드 셀을 구입할 때는 6가지 중요한 질문을 던져야 합니다.

1. 센서에 추적 가능한 인증이 있습니까?
GB/T 13606-2007 및 DL/T 269-2022와 같은 표준을 엄격하게 준수해야 합니다. 타사에서 검증된 센서는 프로젝트 승인 문제를 크게 줄여줍니다.

2. 교정을 장치에 직접 추적할 수 있습니까?
Kingmach 중공 로드 셀은 온보드 칩에 교정 상수를 저장합니다. 이는 종이 기록에 대한 의존성을 제거합니다. 표준 판독 장치를 사용하여 현장 검증을 쉽게 할 수 있습니다.

3. 명시된 서비스 수명은 얼마나 됩니까?
공식적으로 문서화된 디자인 수명 수치를 주장해야 합니다. Kingmach 중공 로드셀의 50년 설계 수명은 단순한 구두 보증이 아닌 계약상의 기준선 역할을 해야 합니다.

4. 공급업체가 제품을 맞춤 설정할 수 있나요?
인프라 프로젝트에는 비표준 보어 직경, 특정 용량 범위 또는 고유한 커넥터 유형이 필요한 경우가 많습니다. 강력한 내부 설계 역량을 갖춘 제조업체는 몇 달이 아닌 며칠 내에 응답합니다.

5. 애프터서비스 지원은 어떻게 이루어지나요?
초기 응답 시간이 1시간인 연중무휴 기술 핫라인을 찾으세요. 복잡한 문제는 48시간 이내에 해결되어야 합니다. 이러한 대응성은 라이브 인프라 프로젝트에 매우 중요합니다.

6. 배송 일정이 계약상 뒷받침되나요?
공급업체는 48시간 이내에 재고가 있는 표준 모델을 제공해야 합니다. 프로젝트 규모 주문에는 엄격한 계약 일정과 정기적인 제조 진행 상황 업데이트가 필요합니다.

추측보다 확신을 선택하기: 의사결정 프레임워크 및 다음 단계

중공 로드 셀은 케이블 힘 모니터링을 근본적으로 변화시킵니다. 이는 정기적이고 방해적인 테스트 연습을 지속적이고 자동화된 안전 시스템으로 대체합니다. 명확한 의사결정 프레임워크를 따라야 합니다. 먼저 부하 유형과 전체 용량을 확인하세요. 둘째, 적절한 코드 구성을 선택하십시오. 셋째, 특정 텐던이나 앵커의 정확한 보어 직경을 확인하십시오. 넷째, 방수 및 온도 요구사항을 확인하세요. 마지막으로 센서를 신뢰할 수 있는 데이터 로거 및 시각화 소프트웨어와 통합합니다.

Kingmach 중공 로드 셀의 50년 설계 수명은 놀라운 장기적 가치를 제공합니다. 총 소유 비용에는 재설치 방지, 재보정 및 데이터 손실 방지가 포함됩니다. 이러한 장기적인 비용은 더 저렴한 대체 포일 기술보다 훨씬 낮습니다. 어떤 JMZX-3XXXHAT 모델이 프로젝트에 적합한지 확실하지 않은 경우 Kingmach 엔지니어링 팀과 사양을 공유할 수 있습니다. 무료 모델 추천과 맞춤형 견적을 제공해 드립니다.

사장교 또는 앵커 프로젝트를 계획하고 계십니까? Kingmach 엔지니어로부터 무료 센서 추천 + 맞춤형 견적을 받으세요. 24시간 이내에 응답해 드립니다.
🔗 [내 무료 추천 받기 →]
📧 [email protected]

자주 묻는 질문

1. 중공 로드셀과 고체 로드셀의 차이점은 무엇입니까?

중공 로드 셀에는 볼트나 케이블이 완전히 통과할 수 있는 중앙 구멍이 있어 앵커 플레이트에 반응하여 장력을 측정합니다. 고체 로드 셀에는 중앙 구멍이 없으며 일반적으로 직접 인라인 압축 또는 장력을 측정합니다.

2. 포스트텐션 텐던에 중공 로드셀을 어떻게 설치합니까?

앵커 헤드와 베어링 플레이트를 부착하기 전에 환형 센서를 힘줄이나 앵커 로드 바로 위로 밀어 넣습니다. 로드 셀은 콘크리트 구조물과 강철 앵커 블록 사이에 단단히 끼워져 있습니다.

3. 중공 로드셀을 동적 하중 측정에 사용할 수 있습니까?

진동 와이어 중공 로드 셀은 와이어 주파수를 스윕하는 데 필요한 물리적 시간으로 인해 정적 및 느리게 변화하는 하중에서 탁월합니다. 고주파 동적 하중의 경우 일반적으로 저항성 포일 또는 압전 로드셀이 선호됩니다.

4. 진동 와이어 중공 로드셀은 어떤 케이블 길이를 지원합니까?

진동 와이어 센서는 전압 신호가 아닌 주파수 기반 출력을 활용하기 때문에 신호 손실이나 왜곡 없이 1,000미터가 넘는 차폐 케이블을 통해 정확한 데이터를 쉽게 전송할 수 있습니다.

5. 다중 코드 설계는 로드 셀 정확도를 어떻게 향상합니까?

멀티 코드 설계는 로드 셀의 내부 둘레 주위에 여러 개의 독립적인 진동 와이어를 균등하게 배치합니다. 이는 링 전체의 응력 측정값을 평균화하여 중심에서 벗어난 하중이나 편심 하중으로 인한 오류를 적극적으로 제거합니다.

6. 하나의 모니터링 시스템에서 중공 로드셀과 진동 와이어 스트레인 게이지를 결합할 수 있습니까?

예. 중공 로드 셀과 진동 와이어 스트레인 게이지는 동일한 모니터링 시스템에 통합되는 경우가 많습니다. 로드 셀은 가해진 힘을 측정하고 스트레인 게이지는 구조적 변형을 측정하여 보다 정확한 성능 평가를 위한 보완 데이터를 제공합니다.

7. 멀티 코드와 싱글 코드 구성의 차이점은 무엇이며, 각각을 언제 선택해야 합니까?

단일 코드 구성은 하나의 특정 위치에서 부하를 측정하며 간단한 부하 모니터링 애플리케이션에 적합합니다. 다중 코드 구성은 여러 부재 또는 지점의 부하를 모니터링하므로 부하 분산과 균형이 중요한 복잡한 구조에 이상적입니다.

8. 설치된 장치를 제거하지 않고 장기간 센서 상태를 확인하려면 어떻게 해야 합니까?

정기적인 제로 점검, 기록 데이터의 추세 분석, 인접 센서와의 비교, 케이블 및 연결의 정기 검사를 통해 장기적인 센서 상태를 확인할 수 있습니다. 이러한 방법은 센서를 서비스에서 제거하지 않고도 잠재적인 드리프트 또는 성능 문제를 감지하는 데 도움이 됩니다.

9. Kingmach는 국제적으로 어떤 보증 및 재교정 서비스를 제공합니까?

Kingmach는 프로젝트 수명주기 전반에 걸쳐 기술 상담, 설치 지침, 시운전 지원 및 애프터 서비스를 통해 해외 고객을 지원합니다. 모든 로드 셀에는 공장 교정 데이터 및 품질 문서가 함께 제공됩니다. 장기 모니터링 프로그램의 경우 Kingmach는 측정 신뢰성을 유지하는 데 도움이 되는 교정 검증 지원, 성능 평가 권장 사항 및 기술 지원을 제공할 수 있습니다. 고객은 필요한 경우 문제 해결, 교체 계획 및 시스템 최적화 지원을 위해 엔지니어링 팀에 직접 문의할 수 있습니다.

---

Kingmach Engineering Team 작성 - 2001년부터 전 세계적으로 인프라 프로젝트 지원
