9가지 유형의 로드셀 이해: 엔지니어링 선택 가이드

로드셀 유형은 제품 선택이 아니라 엔지니어링 결정입니다.

교량 파일 기초, 터널 지지 시스템, 댐 안전 프로젝트 및 깊은 기초 구덩이 모니터링에서 잘못된 센서를 선택하는 데 드는 비용은 낮은 조달 가격으로 인한 절감액을 훨씬 초과합니다. 하중 센서를 선택하는 것은 단순히 "어떤 브랜드를 구매할 것인가"가 아니라 "어떤 물리적 원리가 내 하중 지지 구조와 일치하는지"에 관한 것입니다. 이 기사에서는 진동 와이어(VW)와 차압 기술을 모두 포괄하는 Kingmach의 9개 센서 제품을 검토하여 엔지니어가 실제 측정된 물리적 매개변수(예: 집중력, 분산 응력, 간극 수압 및 수위)를 기반으로 장비를 정확하게 일치시키고 단지 "유사해 보이는 센서를 선택하는 일반적인 실수를 피하는 데 도움을 줍니다."”

제품 빠른 참조(빠른 위치 찾기)

측정된 물리적 수량	권장 센서	핵심기술
집중된 힘 - 로드/케이블 스루홀	중공 로드셀 JMZX-3XXXHAT	VW, 다중 스트링 환형 구조
집중된 힘 - 직접 압축	고체 로드셀 JMZX-35XXHAT	VW, 다중 스트링 고체 구조
축력 - 로드/케이블의 장기 모니터링	축력 측정기 JMZX-38XXAT	VW, 변형 분리
축력 - 건설 단계	거푸집 축력 측정기	VW, 건설 내구성
분산된 토압	토압 셀 JMZX-50XXAT / 51XXAT	VW, 대면적 압력 지지 표면
간극수압 - 심층	피에조미터 JMZX-55XXHAT	폭스바겐, 임베디드형
수위 - 유선 관찰 튜브	수위 측정기 JMYC-67XXAD	차압, RS485
수위 - 무선 / 원격 지역	수위 측정기 JMYC-67XXAWL	차압, 4G

제품군 뒤에 있는 감지 기술

두 가지 서로 다른 감지 기술이 이 포괄적인 9개 제품 범위를 포괄합니다. 진동 와이어(VW) 기술은 모든 구조적 힘 센서 및 피에조미터의 기반을 제공합니다. VW 센서 내부에는 장력을 가한 강철 와이어가 고유 주파수로 진동합니다. 하중을 받는 주변 탄성 요소의 변형은 와이어의 장력을 변화시켜 진동 주파수를 변경합니다. 측정 가능한 주파수-힘 관계는 측정의 기초를 형성합니다. VW 기술은 지질 공학 및 구조 상태 모니터링(SHM) 애플리케이션을 지배하고 있습니다. 주파수 기반 출력은 케이블 저항 변화, 습기 유입 및 전자기 간섭(EMI)에 대해 완전히 면역성을 유지합니다. 이러한 정확한 조건은 매설, 수중 및 장기 현장 설치에서 저항성 스트레인 게이지 센서를 무효화하는 경우가 많습니다.

두 번째 제품군은 차압 감지 기술을 활용합니다. 압력에 민감한 다이어프램은 정수압에 의해 편향됩니다. 내장된 CPU와 16비트 AD 변환기는 이러한 물리적 편향을 디지털 수위 값으로 변환합니다. 이 기술은 개방 수위 모니터링에 이상적으로 적합합니다. 통풍형 케이블 설계는 대기 간섭을 제거하므로 기압 변화가 있는 경우에도 센서가 정확하게 작동합니다. 이 센서는 무인 원격 스테이션을 위해 4G 무선 또는 RS485 디지털 신호를 출력하고 수위관에서 밀리미터 수준의 분해능을 달성합니다. 진동 와이어 피에조미터는 이러한 특정 개방 수역 성능 요구 사항을 충족하도록 설계되지 않았습니다. 궁극적으로 핵심 기술은 플랫폼을 제공하지만 프로젝트의 특정 전력 구성에 따라 필요한 정확한 제품 유형이 결정됩니다.

유형 1 - 고체 로드셀: 구조적 압축 인서트

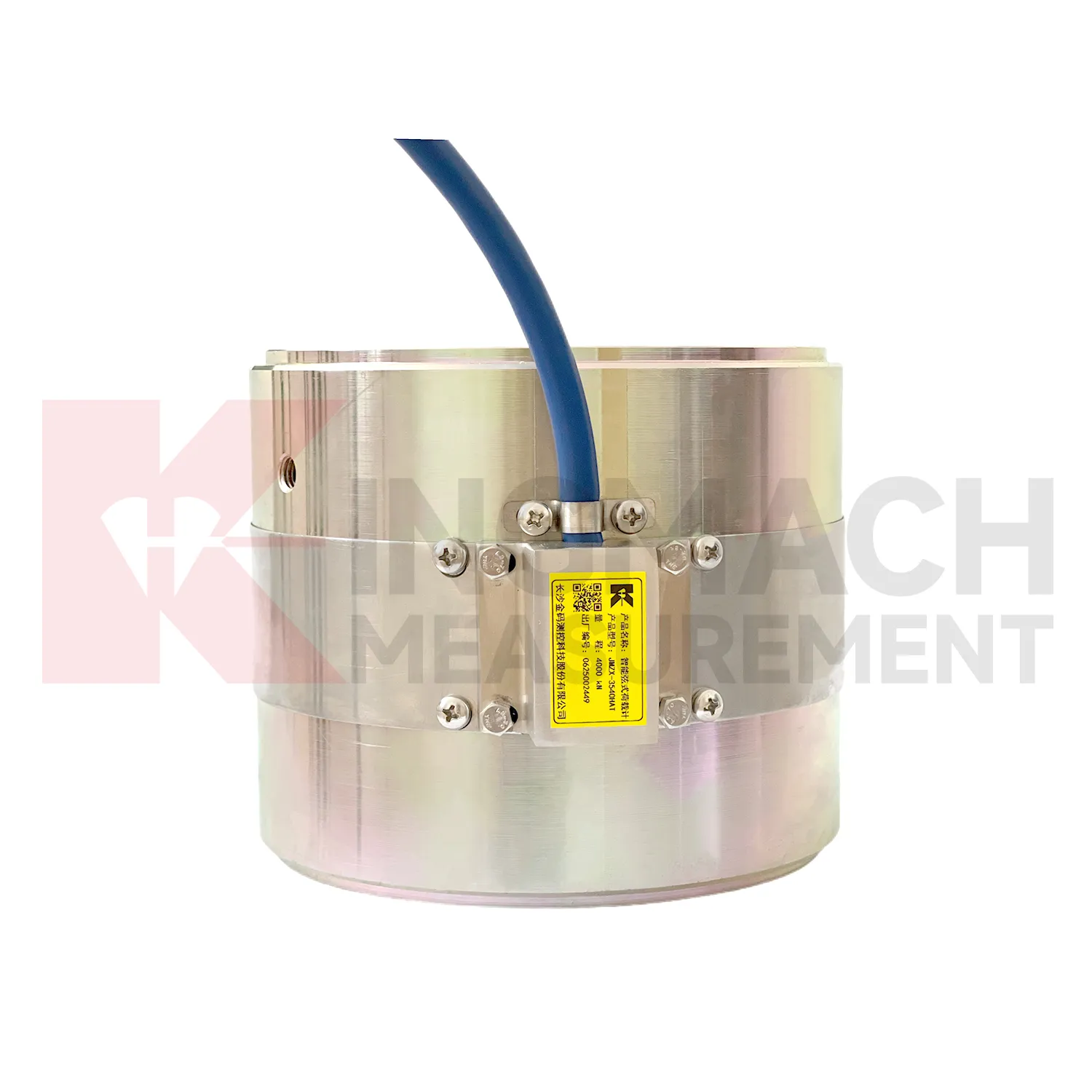

고체 로드 셀은 구조적 하중을 단지 감지하는 것이 아니라 직접 전달합니다.

경로 로드: 센서의 상단 베어링 면에 힘이 가해집니다. 그런 다음 힘은 견고한 탄성 강철 본체의 전체 단면적을 통해 이동합니다. 마지막으로 힘은 하단 베어링 면을 통해 빠져나갑니다.

응용: 엔지니어는 교각 베어링 시트 모니터링 및 파일 하중 테스트에 이 유형을 사용합니다. 파일 테스트에서는 전체 테스트 하중이 셀 본체를 완전히 통과합니다. 또한 포스트텐셔닝 작업과 임시 작업 압축 모니터링에서 유압 잭 힘을 확인하는 역할도 합니다.

주요 사양: 용량 범위는 1,000~10,000kN이며 전체 범위에서 0.1kN의 엄격한 분해능을 갖습니다. 모델에는 낮은 범위용 3현 구성과 높은 범위용 6현 구성이 있습니다. 작동 온도 범위는 −30°C ~ +80°C입니다. 이 장치는 정격 용량의 300~400%에 달하는 과부하를 견딜 수 있습니다. 온보드 HAT 칩은 ​​교정 계수를 저장하고 온도를 자동으로 수정하며 600개의 측정 기록을 저장합니다. 이 센서는 GB/T 13606-2007 인증을 받았습니다.

하드 경계(Hard Boundary): 이 셀은 중앙 구멍이 없는 견고한 디자인을 특징으로 합니다. 사용자는 센서를 통과해야 하는 막대나 케이블에 설치할 수 없습니다. 이러한 조정을 시도하면 기록된 모든 측정값이 무효화되는 편심 하중이 생성됩니다.

유형 2 — 중공 로드 셀: 관통 로드 앵커 모니터

중공 로드 셀은 50년의 사용 수명을 가진 환형 디자인을 제공합니다.

경로 로드: 센서는 중앙 보어가 있는 환형 또는 링 모양의 본체를 갖추고 있습니다. 로드, 볼트 또는 힘줄은 내부 벽에 닿지 않고 이 구멍을 통과합니다. 구조용 너트 또는 앵커 플레이트는 환형 면에 직접적으로 지지됩니다. 링 본체는 원주를 따라 균일하게 압축되며 여러 VW 코드가 전체 링에 걸쳐 신호의 평균을 냅니다.

응용: 일반적인 응용 분야에는 사전 응력을 받은 앵커 및 암석 볼트 모니터링이 포함됩니다. 교량 및 옹벽의 케이블 힘을 효과적으로 측정합니다. 엔지니어들은 댐 및 수력 발전 앵커력 모니터링을 위해 이 솔루션을 사용합니다. 구조 부재를 분해할 필요가 없기 때문에 기존 구조물의 개조 모니터링에 이상적입니다.

주요 사양: 표준 용량 범위는 500~8,000kN이지만 맞춤형 모델도 계속 사용할 수 있습니다. 3코드~6코드 측정 구성을 사용합니다. 설계된 서비스 수명은 50년입니다. 이러한 수명은 다단계 안정성 처리된 탄성 강철 본체, 초고강도 VW 와이어 및 국제 표준 앵커 용접에 달려 있습니다. 온보드 HAT 칩은 ​​800개의 측정 기록을 적극적으로 저장합니다. GB/T 13606-2007 및 DL/T 269-2022에 따라 이중 인증을 보유하고 있습니다. 후자는 댐 및 수력 발전 프로젝트 준수를 위해 엄격히 필수인 수력 공학 표준입니다.

하드 경계: 환형 형상에는 올바른 크기의 관통 로드가 필요합니다. 관통 부재 없이 편평한 압축 스택에 중공 셀을 배치하면 불균일한 응력장이 생성되고 매우 신뢰할 수 없는 판독값이 생성됩니다.

4. 유형 3 - 축방향 힘 하중 측정기: 시간 경과에 따른 케이블 및 스트럿 힘 측정

축 방향 힘 측정기는 고체 셀과 속이 빈 셀 사이의 뚜렷한 측정 틈새를 차지합니다.

경로 로드: 센서는 길쭉한 구조 요소에 직접 부착되거나 고정됩니다. 이는 부재의 기본 축을 따라 축력 성분을 적극적으로 측정합니다. 이 설계는 모든 굽힘 모멘트로부터 축방향 힘을 의도적으로 분리합니다. 표준 압축 셀은 이러한 중요한 격리 기능을 제공할 수 없습니다.

응용: 사장교, 현수교 및 고급 경사면 안정화 시스템에서 장기간 케이블 힘 모니터링을 제공합니다. 옹벽과 깊은 굴착 시 버팀대와 타이백 힘을 모니터링합니다. 또한 작동 수명 동안 케이블 지지 구조의 사전 응력 완화 및 부하 재분배를 감지합니다.

주요 사양: 센서는 온보드 HAT 지능형 칩과 결합된 진동 와이어 감지를 활용합니다. 구매자는 기존 VW 출력 또는 스마트 RS485 디지털 출력 변형을 선택할 수 있습니다. 선택은 단순히 케이블 길이와 현장에서 자동화된 데이터 수집을 활용하는지 여부에 따라 달라집니다.

이 유형이 중요한 이유: 케이블 지지 구조에서는 케이블 피로 또는 앵커 품질 저하로 인한 점진적인 하중 재분배가 일상적인 육안 검사를 통해 보이지 않습니다. 축력 측정기는 정량적 추세 데이터를 생성합니다. 이 데이터는 구조에 눈에 띄는 결함이 나타나기 몇 년 전에 케이블이 교체 임계값에 도달하는 시기를 엔지니어에게 정확하게 알려줍니다.

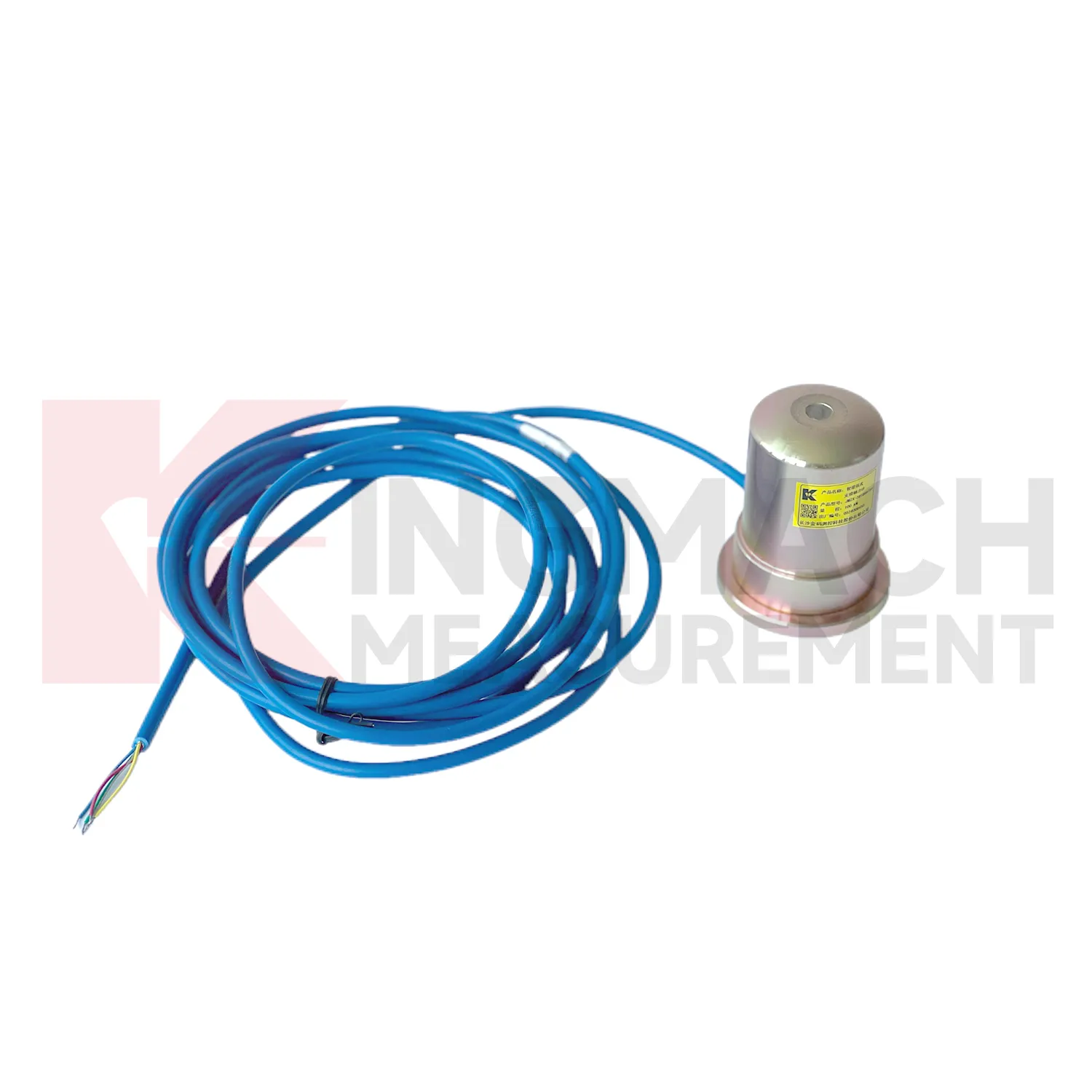

5. 유형 4 - 스마트 폼웍 축력 측정기: 건설 단계 하중 안전

스마트 폼웍 축력 측정기는 완전히 다른 프로젝트 단계와 사용자 프로필을 제공합니다.

경로 로드: JMZX-38 모델과 동일한 축력 측정 원리를 활용합니다. 그러나 엔지니어들은 임시 거푸집 지지대, 지주 및 허위 작업을 위해 특별히 이 버전을 최적화했습니다. 다양한 층이나 구역을 통해 공사가 점진적으로 진행됨에 따라 현장 팀이 센서를 반복적으로 설치하고 제거합니다.

응용: 이는 주요 타설 중에 활성 콘크리트 거푸집 지지 하중 모니터링을 제공합니다. 이는 취약한 기존 구조물에 인접한 깊은 굴착에서 지주력 모니터링을 제공합니다. 또한 건설 단계에서 교량 및 고가 구조물에 대한 필수적인 허위 작업 모니터링을 제공합니다.

건설 단계 모니터링이 중요한 이유: 거푸집 공사 및 허위 공사 실패는 건물 건설 중 치명적인 구조적 붕괴의 가장 일반적인 원인 중 하나입니다. 지지 소품의 실시간 축력 데이터는 위험한 하중 재분배를 즉시 식별합니다. 이러한 위험한 재분배는 고르지 않은 콘크리트 배치, 인접한 무거운 크레인 하중 또는 갑작스러운 지지 침하로 인해 발생하는 경우가 많습니다. 센서는 구조가 치명적인 고장 임계값에 도달하기 훨씬 전에 이러한 이상 현상을 감지합니다.

주요 장점: 제조업체는 믿을 수 없을 만큼 빠른 설치 주기와 활동적인 건설 현장에서의 매우 견고한 취급을 위해 이 센서를 설계했습니다. 스마트 HAT 출력을 통해 전용 데이터 로거 시스템 없이도 현장에서 직접 실시간 표시가 안전하게 가능합니다.

6. 유형 5 — 토압 셀: 분산 토양 접촉 응력 측정

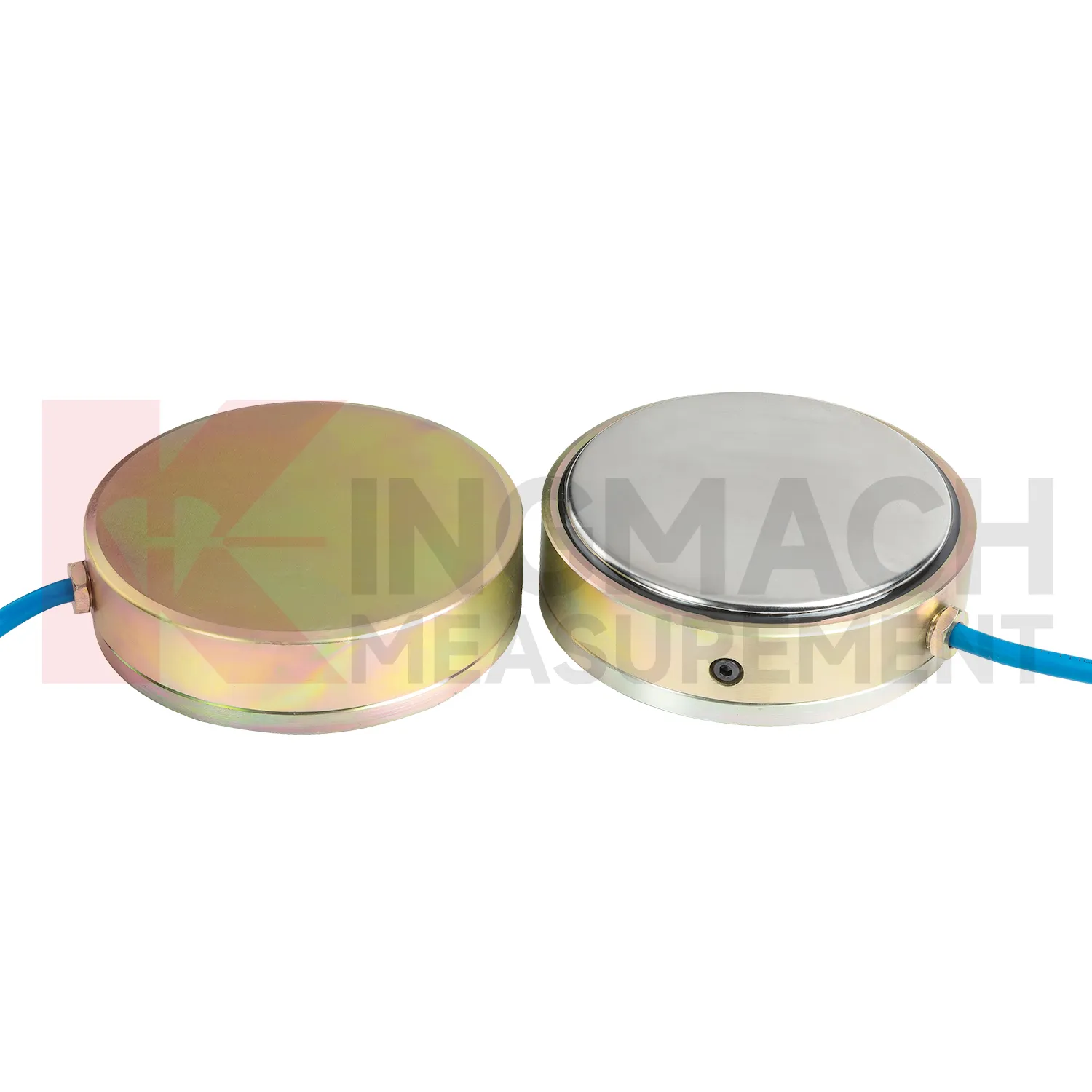

지압 셀은 다른 센서 유형이 해결할 수 없는 복잡한 측정 문제를 해결합니다.

측정 문제: 토양은 단일 점하중으로 작용하는 대신 넓은 표면에 분산된 접촉 응력을 적용합니다. 단일 지점에 배치된 기존 로드 셀은 해당 지점에서 고도로 국부화된 응력만 읽습니다. 이 국지적 판독값은 실제 평균 구조 하중보다 상당히 높거나 낮을 수 있습니다. 토압 셀은 매우 크고 평평한 면을 특징으로 합니다. 이 큰 면은 심각한 입자 크기 변화, 압축 불균일성 및 무작위 집합체 클러스터링으로 인한 응력 집중을 효과적으로 평균화합니다.

두 가지 변형:

JMZX-50XXAT가 표준 모델로 사용됩니다. 옹벽, 지하 구조물, 터널 라이닝, 제방 및 기초 슬래브를 적극적으로 모니터링합니다. 전체 모니터링 수명 동안 흙이나 충전재가 구조물에 어떤 하중을 가하는지 정확하게 측정합니다.

JMZX-51XXAT는 고부하 애플리케이션용으로 설계된 대형 모델 역할을 합니다. 엔지니어들은 이 모델을 주요 댐 제방, 대구경 케이슨 및 무거운 하중을 받는 구조적 성토 구역에 배치합니다. 이러한 극한 환경에서 표준 셀의 표면 영역은 깊이에서의 실제 응력 분포를 크게 과소표시합니다.

스마트 ATM 접미사 변형: 이 변형에는 완전 자동화된 온도 보정 및 안정적인 디지털 출력을 위한 온보드 HAT 칩이 포함되어 있습니다. 이 기술은 긴 케이블 연결이 필요한 심층 셀에 절대적으로 필수적입니다. 또한 무거운 배수 펌프나 활성 굴착 장비로 인해 높은 EMI가 발생하는 현장에서도 중요합니다.

중요한 설치 참고 사항: 기술자는 1차 주 응력 방향에 수직으로 셀 면의 방향을 명시적으로 지정해야 합니다. 잘못된 각도로 설치된 셀은 설계자가 모니터링하려는 특정 응력이 아닌 관련 없는 응력 구성 요소를 측정합니다. 이 실수는 현장에서 가장 흔한 토압 셀 오적용 오류 중 하나로 남아 있습니다.

7. 유형 6 - 유체 압력 모니터링: 피에조미터 및 수위 측정기

물과 간극압은 단위 면적당 물리적인 힘으로 작용합니다. 이를 측정하는 것은 본질적으로 유체 매체에 직접 적용되는 로드 셀 측정입니다. 이 프로세스는 동일한 물리적 원리에 의존하지만 다른 탄성 요소와 독특한 감지 기하학을 활용합니다.

하위 유형 A - 스마트 진동 와이어 피에조미터(JMZX-55XXHAT): 이 장비는 입증된 VW 감지를 사용하여 시추공 및 스탠드파이프의 간극수압과 동적 지하수 수두를 측정합니다. 엔지니어는 댐 기초, 제방, 경사면 및 터널 인버트와 같은 지질공학 구조물 내부 깊은 곳에 영구적으로 내장된 설치를 위해 설계합니다. 자동 온도 보상 및 RS485 디지털 출력을 갖춘 온보드 HAT 칩이 특징입니다. 이는 팀이 수년 또는 수십 년에 걸쳐 모니터링하기 위해 센서를 영구적으로 제자리에 묻거나 그라우팅할 때 절대적인 기본 선택입니다. 상승하는 간극압은 종종 치명적인 경사면 불안정이나 댐 기초 붕괴에 대한 가장 초기의 측정 가능한 전조로 작용합니다. 이 중요한 경고는 눈에 띄는 표면 변형이 발생하기 며칠 또는 몇 주 전에 데이터에 나타납니다.

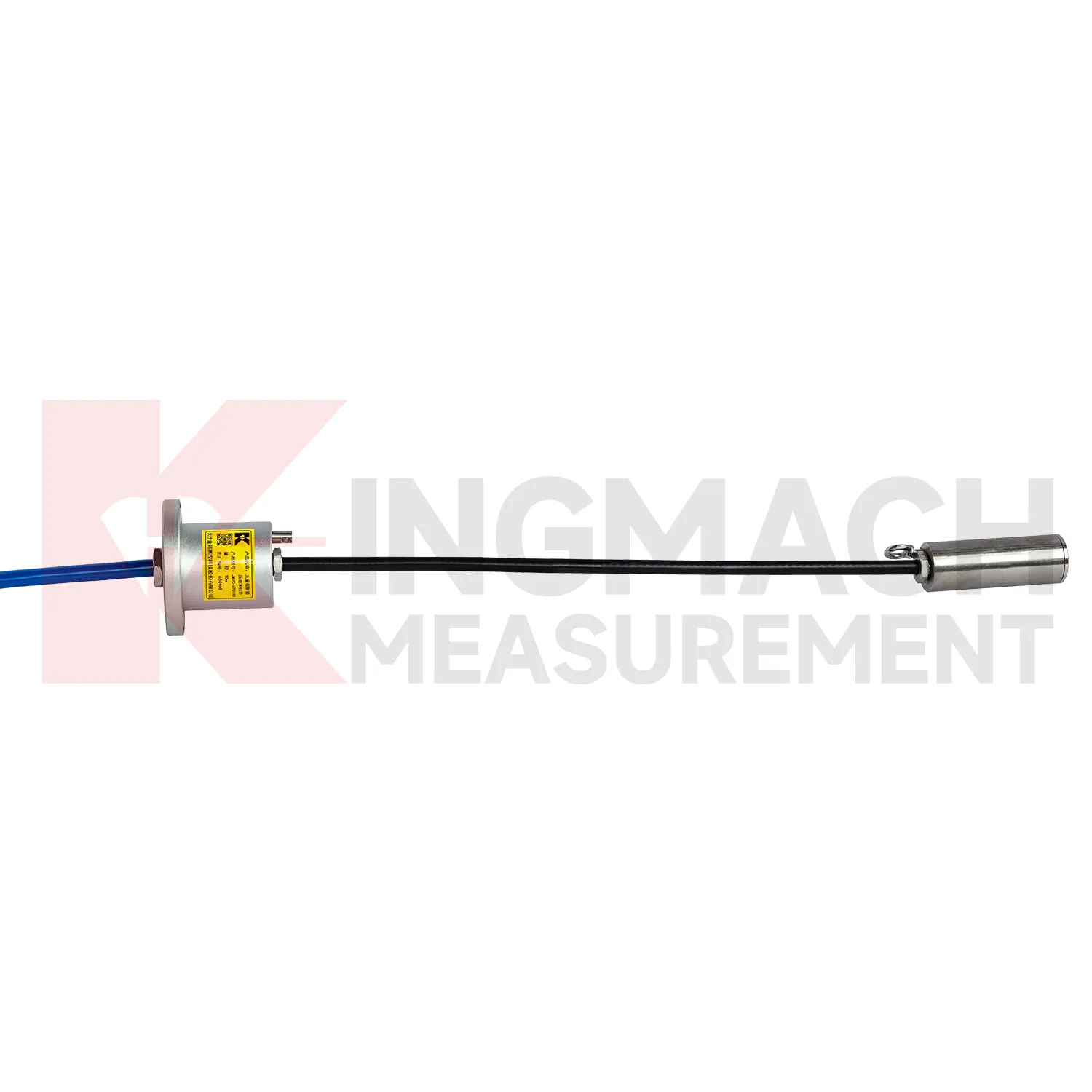

하위 유형 B — 광범위한 스마트 차압 수위 측정기(JMYC-67XXAD): 이 고도로 전문화된 센서는 깊은 삼출 압력과 정확한 수위를 측정합니다. 팀은 사전 설치된 피에조미터 튜브, 압력 완화 파이프 배출구 및 연질 기초 시추공에 이를 설치합니다. 이는 통풍 케이블과 결합된 고급 차압 기술을 활용합니다. Φ24mm × 71.5mm의 컴팩트한 크기 덕분에 어떤 표준 관찰 튜브에도 원활하게 넣을 수 있을 만큼 작습니다. 0.1mm의 탁월한 해상도와 0.2% FS의 정확도 등급을 제공합니다. RS485 디지털 출력(DC 9-24V)에서 작동하며 −20°C ~ +80°C의 온도 범위에서 작동합니다. 설치 시 튜브 내 밀리미터 미만의 수위 분해능이 엄격하게 요구되고 현장에 이미 RS485 데이터 인프라와 함께 유선 전력이 있는 경우 엔지니어는 이 모델을 선택합니다.

하위 유형 C - 4G 통합형 광역 차압 수위 측정기(JMYC-67XXAWL): 이 모델은 궁극적인 자율 현장 배포 변형을 나타냅니다. 4G 무선 DTU, 고용량 3.6V/38Ah 비충전식 리튬 배터리, 전용 모바일 앱 디스플레이를 매우 컴팩트한 85mm × 85mm × 106mm 장치에 완벽하게 통합합니다. 1mm의 신뢰할 수 있는 분해능과 ±0.1% FS의 엄격한 정확도를 제공합니다. GB/T 11828.2-2022 표준에 대한 공식 인증을 보유하고 있습니다. 배터리 수명은 빠른 20분 간격으로 5개월부터 6시간 간격으로 3년 이상 지속됩니다. 기존의 그리드 전력 및 케이블 인프라를 전혀 사용할 수 없는 무인 수문학 모니터링 스테이션, 원격 저수지 감시, 광대한 지표/지하수 관측 네트워크를 위한 완벽한 선택입니다.

제품 선택 결정표

주요 댐 안전 프로그램에서 엔지니어링 팀은 정기적으로 세 가지 유체 압력 유형을 동시에 배포합니다. 그들은 기초 그라우팅 커튼 내부 깊은 곳에 VW 피에조미터를 배치합니다. 그들은 검사 갤러리 피에조미터 튜브 내부에 RS485 수위계를 안전하게 설치합니다. 마지막으로 지표 저수지 측정소에 4G 수위 측정기를 정확하게 배치합니다. 각각의 개별 센서는 동일한 포괄적인 안전 모니터링 네트워크 내에서 매우 구체적인 측정 지점을 제공합니다.

8. 기존 HAT 대 스마트 HAT: 모든 유형 내에서의 결정

이전에 언급된 모든 VW 기반 유형은 기존 스마트 HAT 변형과 고급 스마트 HAT 변형으로 모두 제공됩니다.

기존의 VW 출력은 원시 주파수 신호를 생성합니다. 이 원시 신호에는 주파수를 사용 가능한 엔지니어링 단위로 세심하게 변환하기 위한 외부 판독 장치 또는 전용 데이터 로거가 절대적으로 필요합니다. 초기 단가가 가장 낮고 수십 년에 걸쳐 입증된 신뢰성을 자랑합니다. 이는 센서 수가 적고, 케이블 길이가 짧으며, 이미 기존 VW 판독 인프라를 보유하고 있는 오래된 사이트에 적합한 선택입니다.

Smart HAT 출력은 완전히 보정된 RS485 디지털 값을 사용자에게 직접 전달하는 온보드 칩을 활용합니다. 이렇게 하면 중간 신호 조절이 필요하지 않습니다. 온도 보상은 자동으로 이루어집니다. 온보드 스토리지는 메인 로거 연결이 끊어지거나 중단되는 경우 중요한 데이터를 효과적으로 버퍼링합니다. 20개 이상의 장비를 초과하는 대형 센서 어레이에 적합한 선택입니다. 10년에 걸쳐 50개의 센서가 포함된 프로젝트를 예로 들면, 기존 독립 실행형 시스템과 비교하여 Smart HAT 솔루션은 케이블링 및 데이터 로거 채널에서 약 30~40% 절감을 달성하고, 현장 유지 관리 및 이동 비용을 약 50% 줄이고, 총 수명 주기 비용을 20~25% 낮출 수 있습니다. 이는 100m가 넘는 긴 케이블과 건설 장비의 무거운 EMI로 인해 표준 아날로그 VW 신호가 빠르게 저하되는 고도로 자동화된 현장에 필요합니다.

JMYC 시리즈의 차압 수위계는 본질적으로 스마트합니다. 이러한 특수 장비에는 기존 변형이 존재하지 않습니다. JMYC-67XXAD는 유선 자동화 시스템용 표준 RS485를 출력합니다. JMYC-67XXAWL은 완전 무선 무인 배포를 위해 안정적인 4G를 출력합니다. 이들 사이의 선택은 핵심 센서 기능보다는 사이트 인프라에 따라 엄격하게 달라집니다.

스마트 센서는 초기에 단위당 비용이 더 많이 들지만 총 소유 비용을 대폭 절감합니다. 필요한 데이터 로거 채널 수를 최소화하고 복잡한 배선을 단순화하며 유지 관리 방문 빈도를 적극적으로 줄입니다. 표준 50개 센서 댐 모니터링 시스템에서 10년 프로그램에 대한 장기적인 수명주기 비용 절감은 일반적으로 초기 선불 프리미엄을 매우 큰 폭으로 초과합니다.

올바른 유형은 카탈로그가 아닌 힘에 의해 정의됩니다

실제 엔지니어링 프로젝트에는 매우 특정한 힘 구성이 존재하기 때문에 이 포괄적인 범위에 있는 9개의 개별 제품 각각이 존재합니다. 올바른 유형은 단순한 제품 선호도가 아닙니다. 그것은 절대적인 기하학적 필요성으로 남아 있습니다. 심각한 구조 모니터링 프로그램은 일상적으로 3~5가지 유형을 동시에 배포합니다. 완전한 구조적 안전 상황을 파악하려면 본질적으로 동일한 유형의 여러 중복 센서가 아닌 여러 측정 매개변수가 필요합니다.
