올바른 로드 셀을 선택하는 방법: 지질 공학 엔지니어의 선택 가이드

댐 앵커 모니터링 프로젝트에서 일치하지 않는 로드 셀은 잘못된 데이터를 생성할 뿐만 아니라 안전 문제도 발생시킵니다. 데이터 드리프트는 자동으로 누적됩니다. 중요한 알림이 누락됩니다. 결국 팀은 프로젝트 도중에 비용이 많이 드는 재계측에 직면하게 됩니다. 이 시나리오는 지질 공학 공학의 가혹한 현실을 강조합니다. 로드 셀은 상호 교환 가능한 구성 요소가 아닙니다. 잘못된 유형을 선택하면 데이터 무결성이 손상되거나 프로젝트가 지연되거나 심각한 안전 위험이 발생합니다. 특정 응용 분야에 적합한 로드 셀을 선택하는 방법을 이해해야 합니다. 이 기사에서는 엔지니어와 조달 팀이 절대적인 확신을 가지고 구조 모니터링 센서를 선택할 수 있는 실용적인 결정 프레임워크를 제공합니다.

로드셀이 실제로 측정하는 것(및 측정하지 않는 것)

근본적인 명확성을 확립합시다. 로드 셀은 기계적 힘을 측정 가능한 전기 신호로 변환합니다. 단순히 "무게를 측정"하는 것이 아닙니다. 힘 측정, 압력 측정, 변위 측정을 구별해야 합니다. 이러한 서로 다른 개념을 혼동하면 기기 불일치가 발생하는 경우가 많습니다.

지질 공학 및 구조 모니터링에서는 진동 와이어 로드 셀이 가장 중요한 선택입니다. 이는 표준 산업 환경에서 흔히 볼 수 있는 스트레인 게이지 유형과 크게 다릅니다. 또한 업계에서는 이제 기존 로드셀과 "스마트" 로드셀을 구별하고 있습니다. 스마트 센서는 온보드 신호 처리, 디지털 출력 및 다중 매개변수 기능을 갖추고 있습니다. 이제 핵심 기능을 이해했으므로 운영 환경을 평가해야 합니다.

결정 요소 1: 측정 환경을 먼저 정의하십시오.

로드셀 유형을 고려하기 전에 측정 환경을 정의해야 합니다. 이 접근 방식은 선택 프로세스를 재구성하고 일반적인 사양 시트 비교를 뛰어넘습니다.

토양 및 암석 접촉 환경에는 특정 설계가 필요합니다. 지압 셀은 응력 집중을 평균화하기 위해 평면, 대면적 설계가 필요합니다. Kingmach 토압 셀(vw 및 스마트 유형) 제품군은 이러한 정확한 목적을 수행합니다. 포인트 로드 셀은 충진재의 잘못된 판독값을 체계적으로 제공합니다. 앵커 로드, 파일, 포스트텐션 환경에 따라 모양이 달라집니다. 속이 빈 로드 셀이나 견고한 로드 셀은 볼트 또는 케이블 직경 및 사전 응력 크기와 정확하게 정렬되어야 합니다.

구조적 거푸집 공사와 임시 공사에는 견고한 센서가 필요합니다. 다음과 같은 거푸집 축력 측정기 스마트 거푸집 축력계(VW) JMZX-39XXHAT, 빠른 읽기 기능과 견고한 처리 허용 오차를 제공합니다. 물과 차압 상황에서는 피에조미터와 차압 수위계가 필요합니다. 엔지니어는 "힘"이 정수압인 경우 이를 지정합니다. 산업 환경과 지질공학 환경은 근본적으로 다르다는 점을 기억하십시오. 설치 영속성, 노출 기간, ​​진동 및 규제 상황은 모두 환경에 따라 변경됩니다.

지정하기 전에 대답해야 할 5가지 질문

로드셀 모델을 지정하기 전에 다음 5가지 환경 질문에 답하십시오.:

1. 센서를 둘러싸고 있는 물질은 무엇입니까?
2. 부하는 동적인가요, 아니면 정적인가요?
3. 센서가 침수되거나 습기에 노출됩니까?
4. 모니터링 프로그램은 얼마나 오래 지속되나요?
5. 설치 공간의 제약은 무엇입니까?

환경 유형		권장 센서 유형	Kingmach 예시 모델
지반공학	토양 및 성토 접촉(제방, 옹벽, 매설 구조물)	평면형 대면적 토압 셀	VW & 스마트형 토압셀
	앵커 로드, 파일 및 포스트텐셔닝 (락 볼트, 접지 앵커, 프리스트레스 케이블)	중공 로드셀	중공 로드셀 JMZX-3XXXHAT
구조적	깊은 기초 및 터널 강철 지지대 (브레이싱 스트럿, 강철 리브, 터널 라이너)	축력/하중 측정기(클로형 장착)	축력 하중 측정기(VW 및 스마트 유형) JMZX-38XXHAT
	구조 거푸집 공사 및 임시 공사 (콘크리트 타설, 허공, 버팀목 프레임)	거푸집 축력 측정기	스마트 폼웍 축력 측정기(VW) JMZX-39XXHAT
	단단한 표면 사이의 압축 (교량받침, 기둥받침, 하중시험 프레임)	고체 로드셀	고체 로드셀 고체 로드셀 JMZX-34XXHAT
물/압력	포화토양의 간극수압 (제방, 댐 코어, 경사면, 성토)	피에조미터	스마트 피에조미터(VW) JMZX-55XXHAT

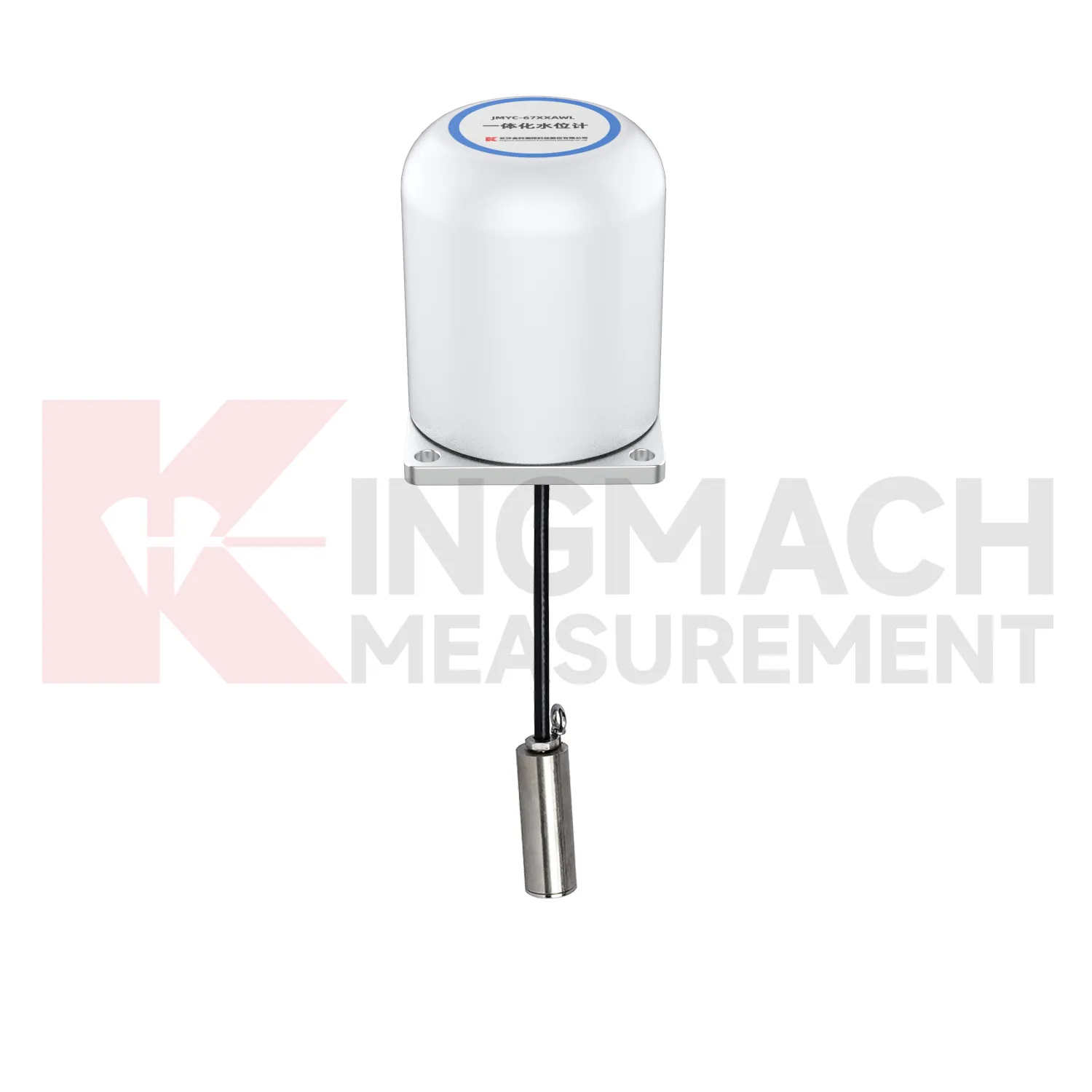

	시추공 및 우물의 지하수 수위 (현장조사, 배수관리, 댐 침투)	차압 수위 측정기	차압 수위 측정기
산업용/정밀	소형 기계 시스템 (좁은 구조 표면, 얇은 부품, 좁은 공간 통합)	스트레인 게이지 로드셀 센서(소형화)	스트레인 게이지 로드셀 센서
산업용	광산 및 지하 굴착 (지지빔, 보강요소, 암반압력대)	지지대/보강 부재의 스트레인 게이지 로드셀 센서	스트레인 게이지 로드셀 센서

전체 Kingmach 로드셀 제품 살펴보기: 로드셀 카테고리

결정 요소 2: 로드 셀 유형을 힘 구성에 일치시키십시오.

다음으로, 로드 셀 유형을 특정 힘 구성과 일치시켜야 합니다.

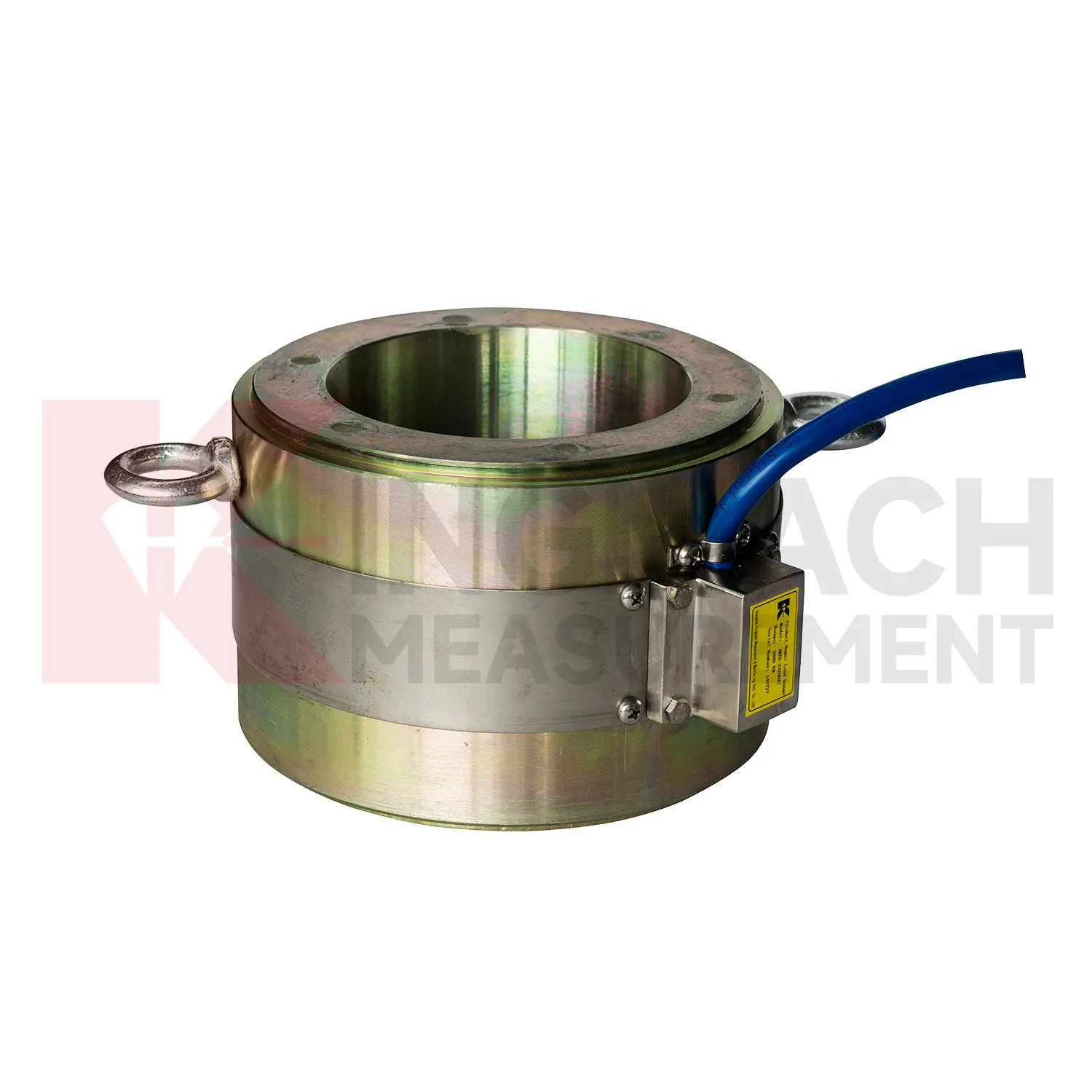

• 중공형 로드셀(예: JMZX-3XXXHAT): 이는 앵커 로드, 록 볼트 및 파일 헤드를 위한 관통 구멍 설계가 특징입니다. 힘은 중심을 직접 통과합니다. 구조 부재를 방해하지 않고 설치 후 모니터링에 이상적입니다.
• 고체 로드셀(예: JMZX-34/35/36XXHAT): 이러한 원주형 압축 요소는 구조 표면 사이에 위치합니다. 셀 자체가 하중을 지탱하는 인서트가 됩니다. 더 높은 용량 범위에 완벽하게 적합합니다.

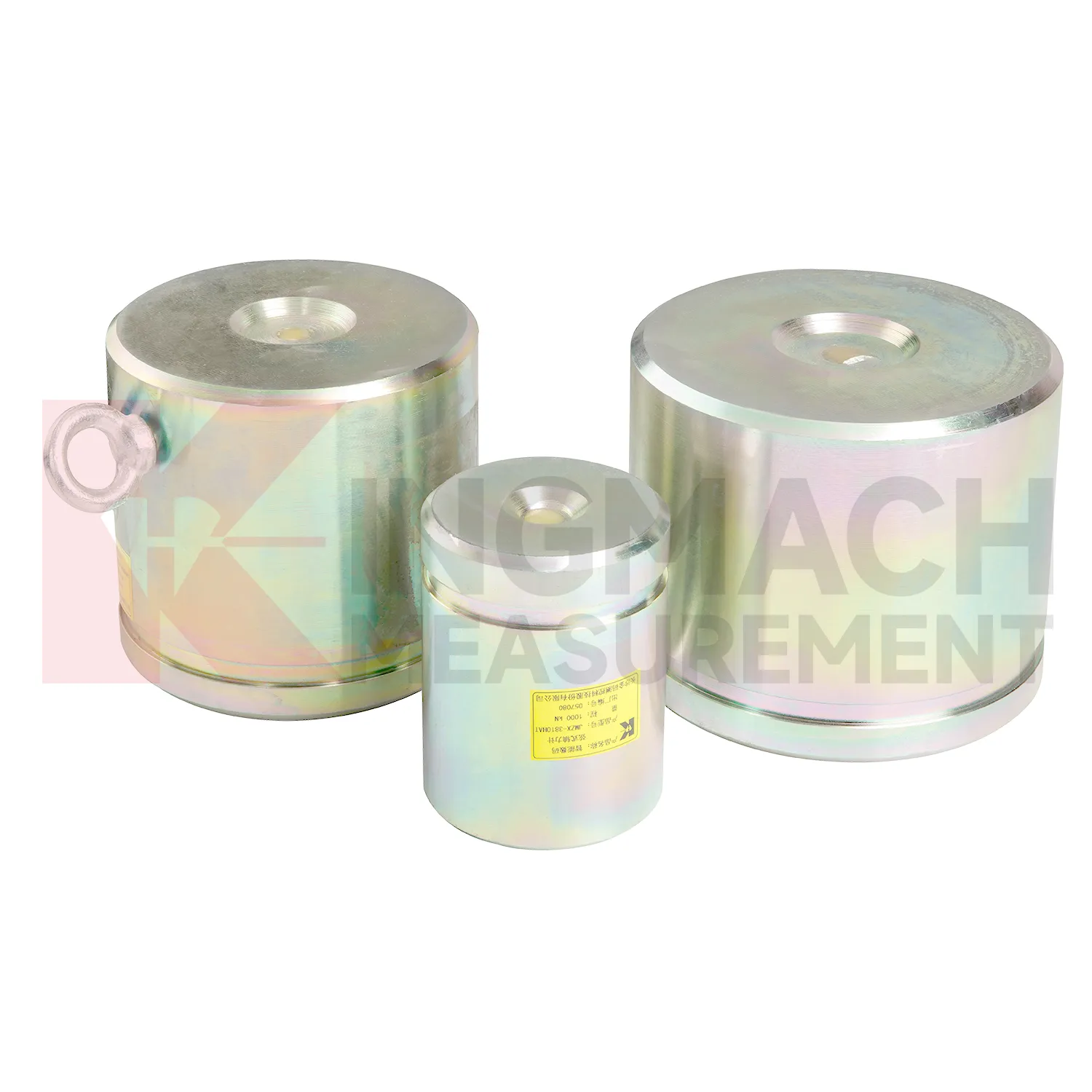

• 축력 하중 측정기(예: JMZX-38XXHAT): 엔지니어는 케이블 및 스트럿 모니터링을 위해 이를 최적화합니다. 시간이 지남에 따라 사전 스트레스 변화를 포착합니다. 이 기능은 장기적인 교량 및 옹벽 성능에 매우 중요합니다.
• 토압 셀(예: JMZX-50/51XXAT): 이러한 대구경 플랫 셀은 토양-구조 계면 응력을 측정합니다. "51" 대형 변형은 고부하 제방 및 댐 작업을 처리합니다.

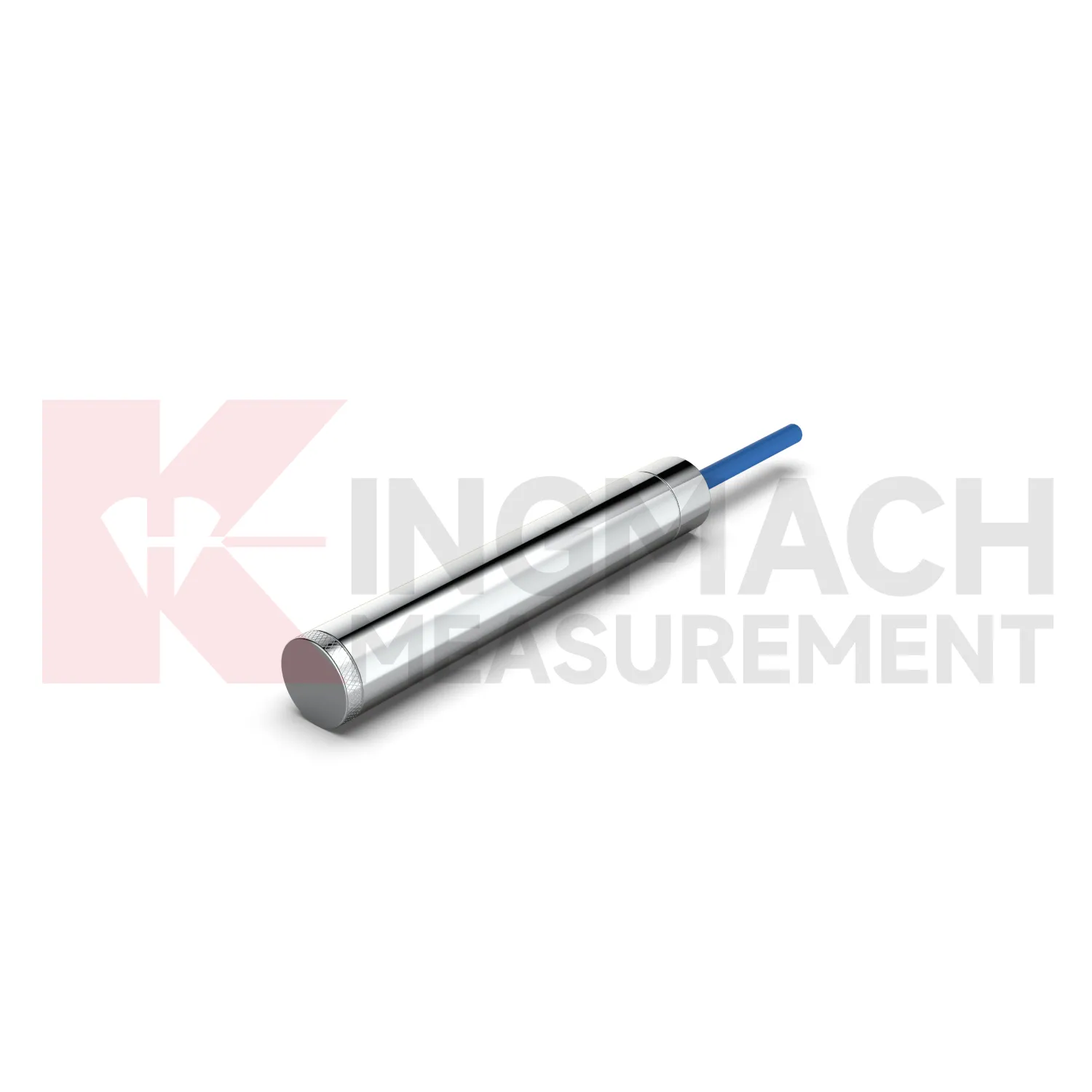

• 피에조미터(예: JMZX-55XXHAT): 엔지니어는 "부하"가 수압일 때 이를 선택합니다. 스마트 진동 와이어 유형은 장기간의 지하수 및 간극압 모니터링을 처리합니다.

결정 요소 3: 용량, 정확성 및 과잉 사양의 함정

과다 사양이라는 흔한 조달 실수를 피하기 위해 용량을 주의 깊게 다루십시오. 많은 팀은 실제 작동 범위보다는 최대 용량을 기준으로 구매합니다. 예를 들어, 400kN 애플리케이션에 5,000kN 셀을 배치하면 범위의 가장 낮은 8%에서 작동하게 됩니다. 분해능과 반복성은 범위 극단에서 급격히 저하됩니다. 일반적으로 예상 작동 부하가 정격 용량의 40%~80%에 해당하는 셀을 선택합니다.

정확도 등급도 이해해야 합니다. 실험실 정확도는 설치된 정확도와 크게 다릅니다. 온도 영향, 편심 하중 및 케이블 길이는 현장 성능을 변경합니다. JMYC-67XXAWL과 같은 광범위한 셀 차압 측정기, 유연성을 제공합니다. 비용을 절감할 때와 해상도를 희생할 때를 평가해야 합니다. 마지막으로 장기적인 안정성을 고려하세요. 진동 와이어 센서는 다년간의 모니터링 프로그램에 걸쳐 탁월한 크리프 및 제로 드리프트 동작을 보여줍니다. 이러한 시나리오에서는 일반적으로 저항성 스트레인 게이지 유형보다 성능이 뛰어납니다.

결정 요소 4: 기존 감지와 스마트 감지

온보드 인텔리전스가 중요한 시기를 결정해야 합니다. 기존의 진동선 센서는 주파수 신호를 출력합니다. 외부 판독 또는 데이터 로거가 필요합니다. 이 제품은 최저 단가, 높은 신뢰성 및 수십 년간 입증된 성능을 제공합니다.

반대로 스마트(HAT) 센서에는 온보드 마이크로프로세서가 포함되어 있습니다. 이 프로세서는 신호 조절, 온도 보상 및 디지털 RS-485/SDI-12 출력을 처리합니다. 이 지능은 대규모 사이트에서 긴 케이블 연결로 인한 소음을 제거합니다. 20개 이상의 장비로 구성된 대규모 배열에는 스마트 센서를 선택해야 합니다. 또한 SCADA 또는 IoT 데이터 플랫폼과의 직접 통합이 필요한 원격 사이트나 프로젝트에서도 탁월합니다. 기존 센서는 수동 판독 프로그램이나 소규모 사이트 수에 충분합니다. 총 소유 비용을 신중하게 고려하십시오. 스마트 센서는 초기 비용이 더 많이 들지만 일반적인 5년 모니터링 기간 동안 데이터 로거 채널 수, 배선 복잡성 및 유지 관리 방문을 줄입니다.

결정 요소 5: 시스템 통합

로드셀은 전체 시스템이 아닙니다. 로드셀만으로도 데이터가 생성되지만 모니터링 시스템은 통찰력을 제공합니다. 판독값, 데이터 로거, 시각화 소프트웨어 및 경보 임계값을 공동 지정해야 합니다.

먼저 신호 호환성을 확인하세요. 출력 유형은 데이터 수집 시스템과 완벽하게 일치해야 합니다. 케이블링 고려 사항도 마찬가지로 중요합니다. 잠재적인 신호 저하에 대비하여 케이블 길이를 평가합니다. 지하 또는 수중 주행에는 장갑 계측 케이블을 사용하십시오. 시각화 및 경고 메커니즘에 대해 생각해 보세요. 자동화된 대시보드는 원시 부하 판독값을 실행 가능한 안전 인텔리전스로 변환합니다. 이 인텔리전스는 댐 모니터링, 기초 구덩이 관리 및 교량 상태에 필수적입니다. 귀하의 인프라 유형에 맞는 프로젝트별 솔루션 패키지를 찾아보세요.

실용적인 선택 체크리스트

일반적인 선택 실수(및 이를 피하는 방법)

1. 잘못된 산업 초점: 지질 공학 응용 분야에 산업용 로드 셀을 지정하는 것은 위험합니다. 폼 팩터가 잘못되고 보호 등급이 부적절하며 장기 안정성 데이터가 부족합니다.

2. 설치 방법 무시: 속이 빈 셀에는 완벽한 축 정렬이 필요합니다. 경험이 부족한 직원은 모니터링 수명 전반에 걸쳐 데이터를 손상시키는 편심 부하 오류를 일으킬 수 있습니다.

3. 단가에 따른 매수: 전체 계측 시스템 비용을 무시하고 센서당 가격만을 기준으로 구매하면 예산 초과가 발생합니다.

4. 사후 데이터 수집: 데이터 수집 시스템을 나중에 고려하면 엄청난 호환성 격차가 발생합니다.

5. 유지관리 소홀: 10~20년 이상 지속된 댐 안전 모니터링 프로그램에서 재보정 또는 센서 교체 계획을 세우지 못하면 장기적인 안전이 훼손됩니다.

올바른 센서, 올바른 프로젝트, 올바른 파트너

올바른 센서를 선택하면 프로젝트의 성공이 보장됩니다. 측정 환경을 정의하고, 힘 구성을 일치시키고, 용량 범위를 최적화하고, 올바른 지능 수준을 선택하고, 시스템 통합을 신중하게 계획해야 합니다. 복잡한 프로젝트는 단순한 데이터시트 비교보다는 초기 엔지니어링 대화를 통해 큰 이점을 얻습니다.

Kingmach의 기술팀은 무료 프로젝트 요구사항 검토를 제공합니다. 프로젝트 매개변수를 제출하고 48시간 이내에 권장 센서 사양을 받으세요.→ [무료 기술 추천 받기]

이 무료 상담은 최적의 기기 선택을 보장하는 데 도움이 됩니다. 관련 프로젝트 사례 연구를 탐색하여 참여를 심화할 수 있습니다. 우리의 포괄적인 검색 로드셀 귀하의 필요에 맞는 정확한 장비를 찾으십시오. 우리는 귀하의 인프라를 보호하기 위해 강력한 장기 지원 및 교정 서비스를 제공합니다.

FAQ

---

관련 독서: 로드 셀 문제 해결 가이드: 6가지 일반적인 문제 및 현장에서 입증된 수정 사항

핵심어: 로드셀 선택 가이드, 지반공학 로드셀, 진동와이어 로드셀, 스마트 로드셀, 댐 모니터링용 로드셀
