건설 분야의 스트레인 게이지 응용 분야: 주요 이점 설명

현대 건설의 모든 주요 구조적 실패에는 공통된 경고 신호가 있습니다. 이는 콘크리트가 깨지거나 강철이 휘어지기 몇 주 또는 몇 달 전에 조용히 도착하는 것입니다. 그 경고는 변형의 변화, 즉 하중을 받는 재료 내에 축적되는 눈에 보이지 않는 변형이었습니다. 문제는 구조가 통신에 실패했다는 것이 아닙니다. 문제는 아무도 듣고 있지 않다는 것이었다.

스트레인 게이지가 이를 변화시킵니다. 그것들은 수동적인 도구가 아닙니다. 이는 눈에 보이지 않는 기계적 응력을 측정 가능하고 실행 가능한 데이터로 변환하는 센서인 건설 업계의 조기 경보 시스템입니다. 이를 배포하는 엔지니어는 단순히 숫자를 수집하는 것이 아닙니다. 그들은 일단 건설되면 다른 모든 검사 방법으로는 불투명해지는 구조물 내부를 볼 수 있는 능력을 확장하고 있습니다.

이 기사에서는 건설 현장에서 스트레인 게이지가 사용되는 위치, 스트레인 게이지가 프로젝트 팀과 자산 소유자에게 제공하는 구체적인 이점, 특정 애플리케이션에 적합한 유형을 선택하는 방법에 대해 설명합니다.

스트레인 게이지는 실제로 어떤 역할을 합니까?

응용 분야를 검토하기 전에 변형이 무엇인지, 그리고 변형을 측정하는 것이 왜 중요한지 명확하게 파악하는 것이 도움이 됩니다.

모든 구조물은 무게를 받을 때 약간의 변형이 발생합니다. 교량 빔을 건너는 트럭으로 인해 빔이 아래쪽으로 구부러집니다. 건물 건설로 인해 콘크리트 파일이 압축됩니다. 옹벽은 반대편에서 굴착 작업이 이루어지기 때문에 휘어집니다. 과학자들은 변형을 물질에서 발생하는 변형으로 정의하며, 이를 미세 변형(με)을 통해 측정하여 사람이 관찰할 수 없는 숨겨진 움직임을 연구합니다.

스트레인 게이지는 이러한 변화를 감지하여 전기 신호로 변환합니다. 스트레인 게이지는 1 마이크로스트레인의 정밀도로 신장과 압축을 모두 감지하여 구조적 움직임을 지속적으로 추적하는 측정 도구 역할을 합니다.

토목 및 지반공학 건설에서 가장 널리 사용되는 유형은 다음과 같습니다. 진동 와이어(VW) 스트레인 게이지. 그 작동 원리는 우아합니다. 센서 내부의 인장된 강철 와이어는 고유 주파수로 진동합니다. 주변 구조가 변형되면 와이어의 장력이 변하고 공진 주파수가 이동합니다. 해당 주파수 변화는 스트레인 판독값으로 직접 변환됩니다. 주파수는 케이블 저항 드리프트 및 전압 변화에 영향을 받지 않기 때문에 VW 게이지는 1,000미터를 초과하는 케이블 길이와 수십 년에 걸친 측정 기간에 걸쳐 정확도를 유지합니다. 이는 영구적인 인프라 모니터링을 위한 저항성 포일 게이지를 일상적으로 부적격하게 만드는 두 가지 조건입니다.

기초가 확립되면 센서가 가장 중요한 작업을 수행하는 곳이 바로 여기입니다.

스트레인 게이지가 건설에 사용되는 곳 - 6가지 주요 응용 분야

1. 교량 및 고가구조물

교량 거더, 데크 슬래브 및 베어링 구역의 표면 장착 및 표면 용접 스트레인 게이지는 활하중 반응, 열 순환 및 장기 크리프를 추적합니다. 증가된 교통 부하나 지진에 따른 개조를 직면한 노후 교량의 경우 이 데이터는 보수적인 엔지니어링 가정이 아닌 실제 구조적 증거를 바탕으로 하중 등급 결정을 알려줍니다. 또한 국부적인 피로 손상의 첫 번째 지표인 비정상적인 변형률 집중이 발생하는 섹션을 식별합니다.

2. 콘크리트 타설 및 매스구조

매립형 스트레인 게이지는 건설 중에 새로운 콘크리트에 직접 주조됩니다. 이들은 경화 응력, 매스 콘크리트 내의 열 구배 및 장기 침하를 모니터링합니다. 이 모든 프로세스는 타설이 완료된 후에는 완전히 접근할 수 없습니다. 댐 건설, 두꺼운 교량 교대 및 대형 기초 슬래브에서 수화 중 내부 열 구배는 내부에서 콘크리트를 깨뜨리는 인장 응력을 생성할 수 있습니다. 내장된 게이지는 이러한 상태를 실시간으로 감지하므로 계약업체는 손상이 발생하기 전에 경화 절차를 조정할 수 있습니다. 이로 인해 매설 모니터링은 시공 후의 검사 도구가 아닌 시공 중 품질 관리 도구가 됩니다.

3. 깊은 기초 및 파일 시스템

철근 변형계는 파일 케이지 조립 중에 철근과 일직선으로 설치된 후 파일에 주조됩니다. 그들은 파일 헤드에서 아래 지지층까지의 실제 하중 전달을 측정합니다. 이는 파일이 콘크리트로 만들어진 후에는 다른 방법으로는 얻을 수 없는 데이터입니다. 이는 프로젝트의 기초 설계 단계에서 만들어진 지질 공학적 설계 가정을 직접적으로 검증합니다. 고층 건물, 교각 및 기초 성능이 중요한 모든 구조물의 경우, 이 검증 단계는 모델이 예측한 것과 지반이 실제로 제공하는 것 사이의 격차를 줄여줍니다.

4. 옹벽 및 굴착 지원

도시 지역은 심층 굴착 작업 중에 가장 위험한 모니터링 문제에 직면합니다. 솔저 파일, 시트 파일 및 타이백 앵커의 스트레인 게이지는 굴착 과정 전반에 걸쳐 지속적인 판독값을 제공합니다. 그들은 물리적 변화가 명백해지기 전에 토양 압력과 건물 움직임의 변화를 식별합니다. 이 데이터는 건설 팀이 굴착 속도와 지하철 건설 현장 및 기존 건물 옆의 지하 굴착 현장에 지지 구조물을 언제 설치할지 결정하는 동시에 필요한 보호 단계를 결정하는 데 도움이 됩니다.

5. 터널 및 지하공사

터널 라이닝과 락 볼트 어셈블리에 장착된 게이지는 시간이 지남에 따라 지면 압력으로 인해 발생하는 터널 직경의 점진적인 감소인 과중한 부담으로 인한 수렴을 감지합니다. 이는 밀리미터 단위로 변경 사항을 해결하므로 검사관에게 상태가 명백히 나타나기 훨씬 전에 불안정성이 커지는 것을 식별할 수 있습니다. 표면 침하가 밀리미터 허용 오차 내에서 유지되어야 하는 도시 지역을 통과하는 연약 지반 터널링에서 이 해상도는 기술적 개선이 아닙니다. 이는 안전 요구 사항입니다.

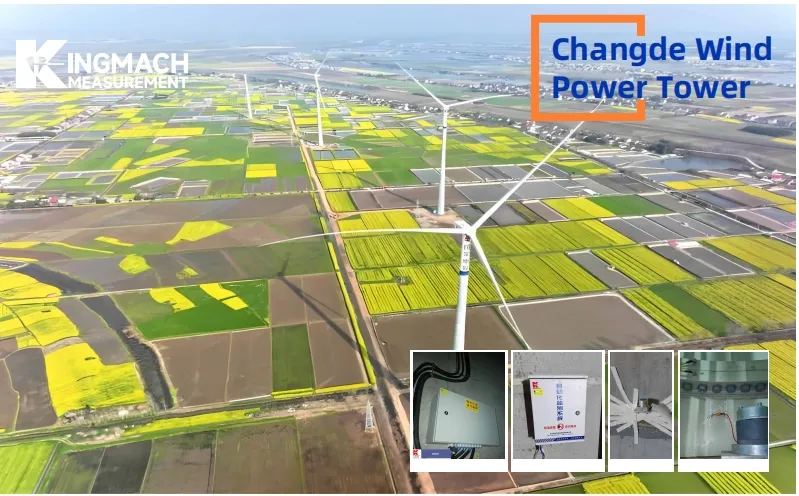

6. 풍력 타워 및 고층 구조물

풍력 터빈 타워 플랜지와 베이스 섹션의 표면 용접 스트레인 게이지는 풍력 타워의 서비스 수명을 좌우하는 반복 하중 하에서 피로 축적을 모니터링합니다. 로터가 회전할 때마다 타워에 작은 응력 주기가 적용됩니다. 20년이 넘으면 그 주기는 수십억에 이릅니다. 변형률 데이터를 통해 운영자는 고정 간격 검사 일정에서 더 안전하고 비용 효율적인 상태 기반 유지 관리 프로그램으로 전환하여 잔여 피로 수명을 정확하게 계산할 수 있습니다.

건설 프로젝트에서 스트레인 게이지 모니터링의 6가지 주요 이점

응용 프로그램을 이해하는 것이 유용합니다. 이러한 애플리케이션이 투자를 정당화하는 이유를 이해하면 프로젝트 팀이 내부적으로 그리고 고객에게 사례를 제시할 수 있습니다. 가장 중요한 6가지 이점은 다음과 같습니다.

장점 1: 구조적 장애의 조기 발견

스트레인 게이지는 균열, 처짐, 침하와 같은 거시적 증상이 나타나기 몇 주 또는 몇 달 전에 비정상적인 하중 패턴을 감지합니다. 이 리드타임은 비상 대응을 계획된 개입으로 전환합니다. 통제된 수리와 계획되지 않은 구조적 폐쇄 사이의 재정적 차이는 일반적으로 엄청난 규모입니다. 안전성의 차이는 절대적입니다. 조기 발견은 단순히 비용을 절감하는 것이 아닙니다. 엔지니어가 사후 대응보다는 정보에 근거한 결정을 내릴 시간을 벌어줍니다.

이점 2: 엔지니어링 설계 가정의 검증

어떤 구조 모델도 현실을 완벽하게 복제할 수는 없습니다. 토양 거동, 하중 분포, 연결 성능 ​​및 재료 가변성은 모두 설계 계산에서 예측하는 것과 구조가 실제로 경험하는 것 사이에 격차를 발생시킵니다. 실제 하중의 스트레인 게이지 데이터는 이러한 격차를 줄이는 피드백을 제공합니다. 이러한 검증은 최초의 프로젝트, 복잡한 지반 조건 또는 혁신적인 구조적 기하학적 구조, 즉 설계 불확실성이 가장 높고 잘못으로 인한 비용이 가장 큰 상황에서 특히 중요합니다.

이점 3: 전체 자산 수명주기에 걸쳐 지속적인 실시간 데이터

정기적인 수동 검사를 통해 스냅샷이 제공됩니다. 네트워크로 연결된 스트레인 게이지 배열은 연속적인 필름을 제공합니다. 데이터 로거 및 시각화 플랫폼에 연결된 게이지는 구성 가능한 경고 임계값을 통해 연중무휴 판독값을 제공합니다. 프로젝트 소유자는 어느 위치에서나 구조적 상태를 모니터링할 수 있습니다. 이는 여러 지역에 걸쳐 인프라를 관리하는 국제 자산 소유자에게 중요한 운영 이점입니다. 또한 원격 모니터링은 비용이 많이 드는 현장 전문가 방문 빈도를 줄여 지리적으로 분산된 대규모 프로젝트에서 직접적인 비용 절감 효과를 제공합니다.

이점 4: 규정 준수 및 안전 보고 지원

이제 많은 관할권의 규제 기관에서는 댐, 주요 교량 및 고층 건물에 대한 운영 허가 조건으로 문서화된 구조 모니터링을 요구합니다. 스트레인 게이지 시스템은 이러한 요구 사항을 충족하는 타임스탬프가 지정되고 교정된 데이터 기록을 생성합니다. 또한 사고 조사, 보험 청구 및 책임 평가에 필요한 증거 기록을 제공합니다. 여러 규제 환경에서 작업하는 프로젝트 소유자의 경우 국제적으로 보정된 센서를 기반으로 구축된 일관된 모니터링 프로토콜을 통해 규정 준수가 상당히 단순화됩니다.

이점 5: 데이터 기반 유지 관리를 통해 자산 수명 연장

고정된 시간 간격이 아닌 실제 조건 데이터에 따라 유지되는 구조물은 조기 폐기(여전히 안전한 사용 수명이 남아 있는 구조물의 해체)와 지연된 개입(교체보다 유지 관리 비용이 더 많은 지점을 지나도 구조물을 계속 운영함)이라는 두 가지 대칭 오류를 방지합니다. 센서 기반 유지 관리 전략은 전 세계 주요 인프라 프로그램에서 인프라 서비스 수명을 수년 또는 수십 년까지 지속적으로 연장해 왔습니다. 자산의 운영 수명에 걸쳐 센서 투자 수익이 복합적으로 발생합니다.

이점 6: 보험 및 책임 노출 감소

이 이점은 기술 문헌에서 마땅한 것보다 덜 주목을 받습니다. 문서화된 구조 모니터링 프로그램은 프로젝트 보험사, 양허 금융기관 및 인프라 채권 평가 기관에서 적극적인 위험 관리의 증거로 점차 인식되고 있습니다. 이러한 인정은 보험료 인하, 대출 조건 개선, 장기 인프라 양허에 대한 투자자 신뢰 강화 등 측정 가능한 효과를 가져옵니다. 프로젝트 개발자에게 센서 시스템은 단순한 기술 도구가 아닙니다. 금융 거버넌스 도구입니다.

건설 프로젝트에 적합한 스트레인 게이지 선택

올바른 게이지 유형을 선택하려면 두 가지 질문을 따라야 합니다. 건설과 관련하여 언제 설치됩니까? 모니터링하는 재료 및 구조 요소는 무엇입니까?

프로젝트 시나리오	권장 게이지 유형	주요 이유

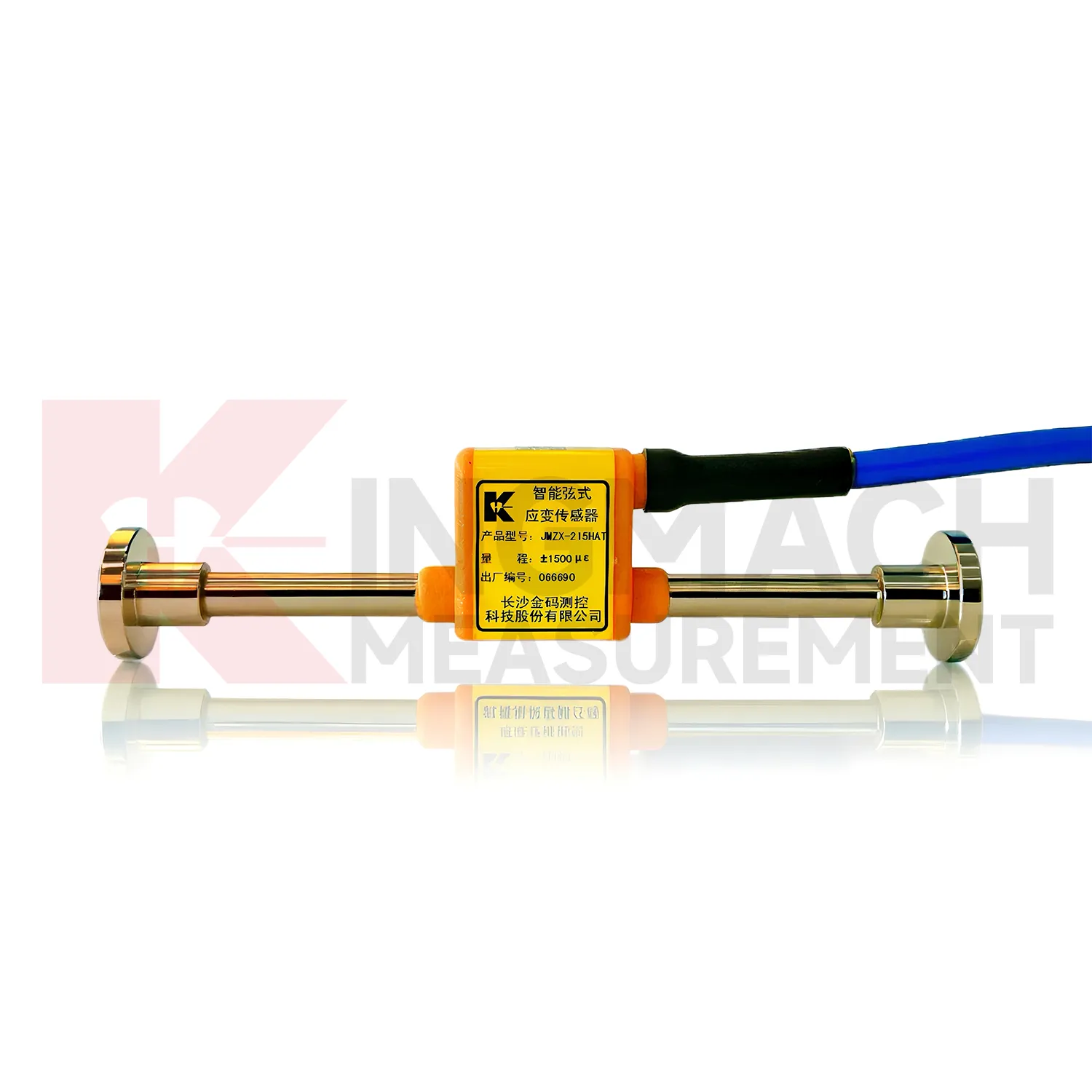

새로운 콘크리트 타설(기초, 댐, 슬래브)	내장형 VW 스트레인 게이지	붓기 전에 설치됩니다. 이후에는 접근 불가

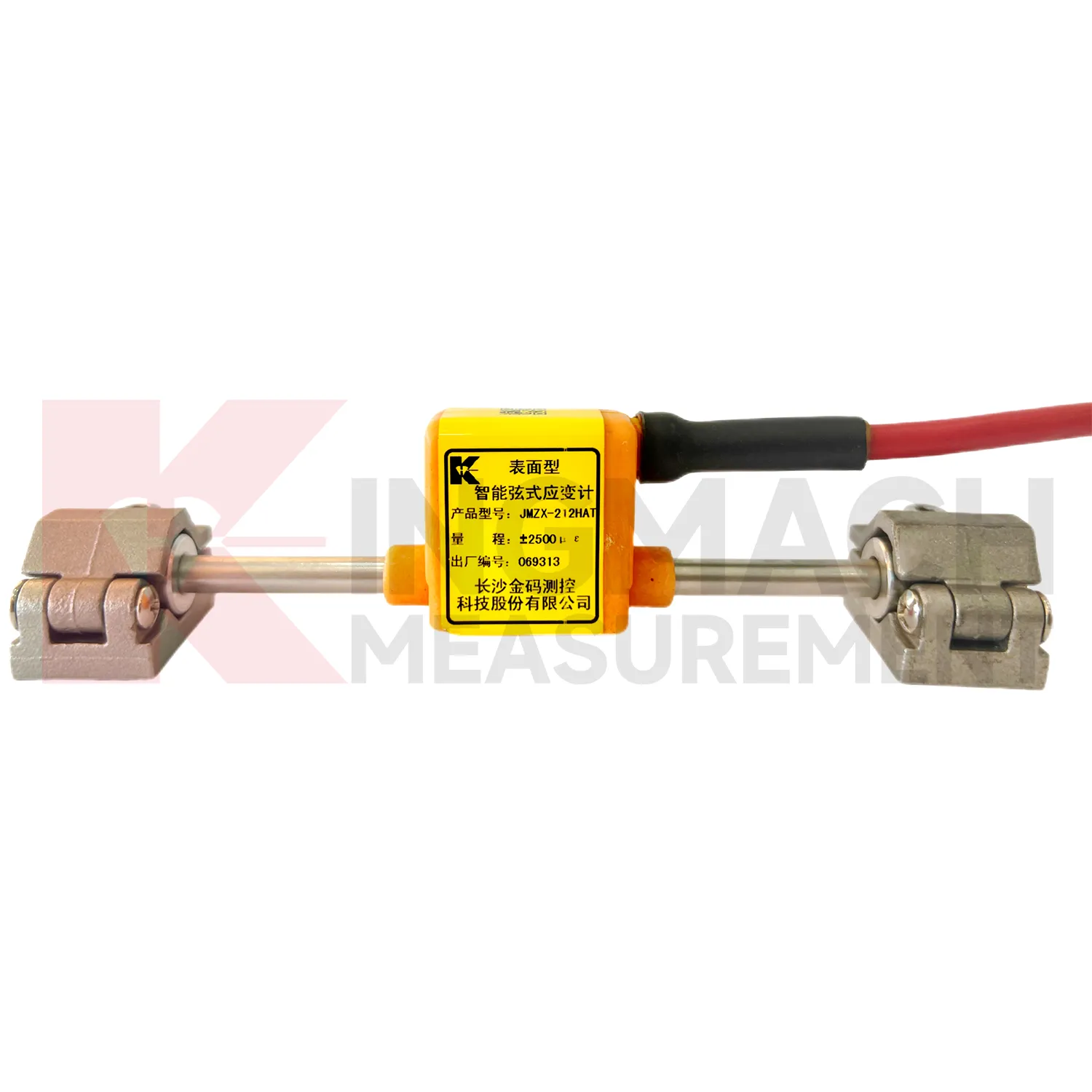

기존 콘크리트 또는 구조용 목재	표면 장착형 VW 스트레인 게이지	구조적 개입 없이 볼트 체결 또는 접착
철골 부재, 교량 거더, 타워 플랜지	표면 용접 VW 스트레인 게이지	용접 본드는 진동과 반복 하중을 견딥니다.
철근 및 파일 보강 모니터링	철근 변형계	바 내에서 축방향 하중을 직접 측정합니다.

유형 선택 외에도 대부분의 국제 프로젝트에는 두 가지 추가 고려 사항이 적용됩니다. 첫째, RS-485 출력 및 온보드 온도 보상 기능을 갖춘 스마트 및 디지털 출력 변형 모델은 IoT 데이터 로거 및 중앙 집중식 모니터링 플랫폼과 직접 통합됩니다. 현재 많은 인프라 입찰 사양에는 특히 스마트 시티 및 주요 교통 프로젝트에서 디지털 센서 출력이 명시적으로 요구됩니다. 둘째, 규정 준수 및 보험 문서화를 위해서는 공장 교정 인증서가 필수적입니다. 구매자는 특히 국경을 넘어 센서를 소싱할 때 조달 전에 교정 추적성을 확인해야 합니다.

인프라 프로젝트용 스트레인 게이지를 지정하는 엔지니어의 경우, Kingmach의 진동 와이어 스트레인 게이지 제품군 표면, 내장, 용접 및 철근 변형계 구성을 포괄하며 최신 모니터링 시스템과 통합하도록 설계된 스마트 디지털 출력 옵션을 제공합니다.

결론

로드 중인 구조는 항상 통신합니다. 이는 검사관의 눈으로 감지할 수 없고 육안 조사로 정량화할 수 없는 미세 변형을 통해 통신합니다. 스트레인 게이지는 의사소통을 이해하기 쉽게 만드는 도구입니다. 기계적 스트레스를 엔지니어와 자산 소유자가 올바른 결정을 내리는 데 필요한 데이터로 변환합니다.

이점은 계측실을 넘어 확장됩니다. 조기 발견으로 생명과 예산을 절약할 수 있습니다. 설계 검증은 향후 프로젝트의 품질을 향상시킵니다. 지속적인 모니터링을 통해 모든 규모의 원격 감독이 가능합니다. 규정 준수는 가정이 아닌 문서화가 가능해졌습니다. 유지보수를 통해 자산 수명이 연장됩니다. 그리고 금융 위험 관리는 보험사와 투자자 모두에게 눈에 띄는 방식으로 개선됩니다.

올바르게 지정되고 올바르게 설치된 올바른 센서는 단순히 구조물이 수행하는 작업을 기록하는 것이 아닙니다. 이는 엔지니어, 소유주, 규제 기관, 보험사 등 모든 이해관계자에게 구조가 제대로 작동하고 있다는 확신을 주고 그렇지 않을 경우 필요한 경고를 제공합니다.

다가오는 프로젝트를 위해 센서를 지정하는 경우 구조 유형, 설치 조건 및 모니터링 목표에 맞는 센서 선택 권장 사항을 위해 프로젝트 매개변수와 함께 Kingmach 기술 팀에 문의하세요.

FAQ

1. 토목 건축에 가장 일반적으로 사용되는 스트레인 게이지 유형은 무엇입니까?

진동 와이어(VW) 스트레인 게이지는 영구 토목 및 지질 공학 모니터링 응용 분야에 가장 널리 사용되는 선택입니다. 다양한 구조 요소와 설치 조건에 맞게 표면 실장형, 내장형, 표면 용접형 및 철근 변형률계 구성으로 제공됩니다. 주파수 출력 원리는 저항성 포일 게이지가 다년간의 모니터링 프로그램을 통해 안정적으로 유지할 수 없는 안정적이고 장기적인 판독값을 제공합니다.

2. 내장된 스트레인 게이지는 콘크리트 구조물 내부에 얼마나 오래 지속됩니까?

고품질 VW 임베딩 게이지는 적절한 케이블 라우팅으로 올바르게 설치되고 보호될 경우 25~30년을 초과하는 서비스 수명을 제공하도록 설계되었습니다. 많은 댐 및 교량 모니터링 시설에서는 20년 넘게 일관된 데이터를 생성해 왔습니다. 장기적인 성능은 설치 품질, 케이블 보호 및 감지 요소의 교정 안정성에 따라 달라집니다. 이러한 모든 요소는 조달 전에 제조업체에 확인되어야 합니다.

3. 스트레인 게이지는 물속에 잠겨 있거나 완전히 물에 잠긴 상태에서 작동할 수 있습니까?

예. 대부분의 민간 등급 VW 스트레인 게이지는 IP68 방수 등급을 가지며 해양 환경, 수분 유지 구조물 및 포화된 지면 조건에서의 수중 작동을 위해 특별히 설계되었습니다. 댐 및 해안 기초 모니터링에 사용되는 매설 모델은 전체 설계 수명 동안 지하수면 아래 또는 저수지 구조물 내부에서 일상적으로 작동합니다.

4. 표면 장착형 스트레인 게이지와 내장형 스트레인 게이지의 차이점은 무엇입니까?

표면 실장 게이지는 시공이 완료된 후 에폭시로 접착하거나 브래킷을 통해 볼트로 고정하여 기존 구조물 외부에 설치됩니다. 구조 표면의 변형을 측정합니다. 매립 게이지는 건설 중에 새로운 콘크리트에 직접 타설되어 구조 요소 본체 내의 변형을 측정합니다. 매립 게이지는 표면 장비가 접근할 수 없는 매스 콘크리트의 내부 응력 상태에 대한 데이터를 제공하며 구조물의 일부로 영구적으로 유지됩니다.

5. 스트레인 게이지는 현대 구조 상태 모니터링 플랫폼과 어떻게 통합됩니까?

디지털 RS-485 출력을 갖춘 스마트 VW 스트레인 게이지는 호환 가능한 데이터 로거에 직접 연결되어 셀룰러, 위성 또는 유선 네트워크를 통해 판독값을 클라우드 기반 또는 온프레미스 모니터링 플랫폼으로 전송합니다. 이러한 플랫폼은 실시간 변형 데이터를 표시하고, 경고 임계값을 적용하며, 규정 준수 및 유지 관리 팀을 위한 자동화된 보고서를 생성합니다. 통합을 위해서는 모니터링 현장에서 호환 가능한 데이터 로거 하드웨어와 네트워크 연결이 필요하며, 두 가지 모두 프로젝트 계획 단계에서 센서 선택과 함께 지정되어야 합니다.
