진동 와이어 스트레인 게이지와 전기 스트레인 게이지 : 주요 차이점

1. 엔지니어링 프로젝트에 적합한 스트레인 게이지 선택

인프라의 구조적 상태 모니터링(SHM)에 대한 전 세계 수요가 빠르게 증가하고 있습니다. 정확한 변형률 측정은 프로젝트 안전, 장기 내구성 및 규정 준수를 보장하는 데 중요한 역할을 합니다. 프로젝트 관리자는 일반적으로 진동 와이어 스트레인 게이지(VWSG)와 전기 스트레인 게이지(ESG)라는 두 가지 주요 기술 중에서 선택합니다. 이 기사에서는 엔지니어, 계약자 및 조달 팀이 특정 프로젝트에 적합한 솔루션을 선택하는 데 도움이 되는 포괄적인 스트레인 게이지 비교를 제공합니다.

2. 작동 원리: 각 기술이 변형률을 측정하는 방법

2.1 진동 와이어 스트레인 게이지 (VWSG)

VWSG는 센서 내부의 인장 와이어의 주파수 변화를 기반으로 작동합니다. 구조적 변형으로 인해 이 와이어에 장력 변화가 발생하고, 이로 인해 측정 가능한 주파수 이동이 발생합니다. 생성된 신호는 본질적으로 디지털이므로 장거리 전송 시에도 안정적으로 유지됩니다. 엔지니어의 주요 통찰력은 이 주파수 기반 신호가 본질적으로 디지털이며 장거리 전송 시에도 매우 안정적으로 유지된다는 것입니다. 이는 열악한 환경에서 VWSG 기술의 주요 이점입니다.

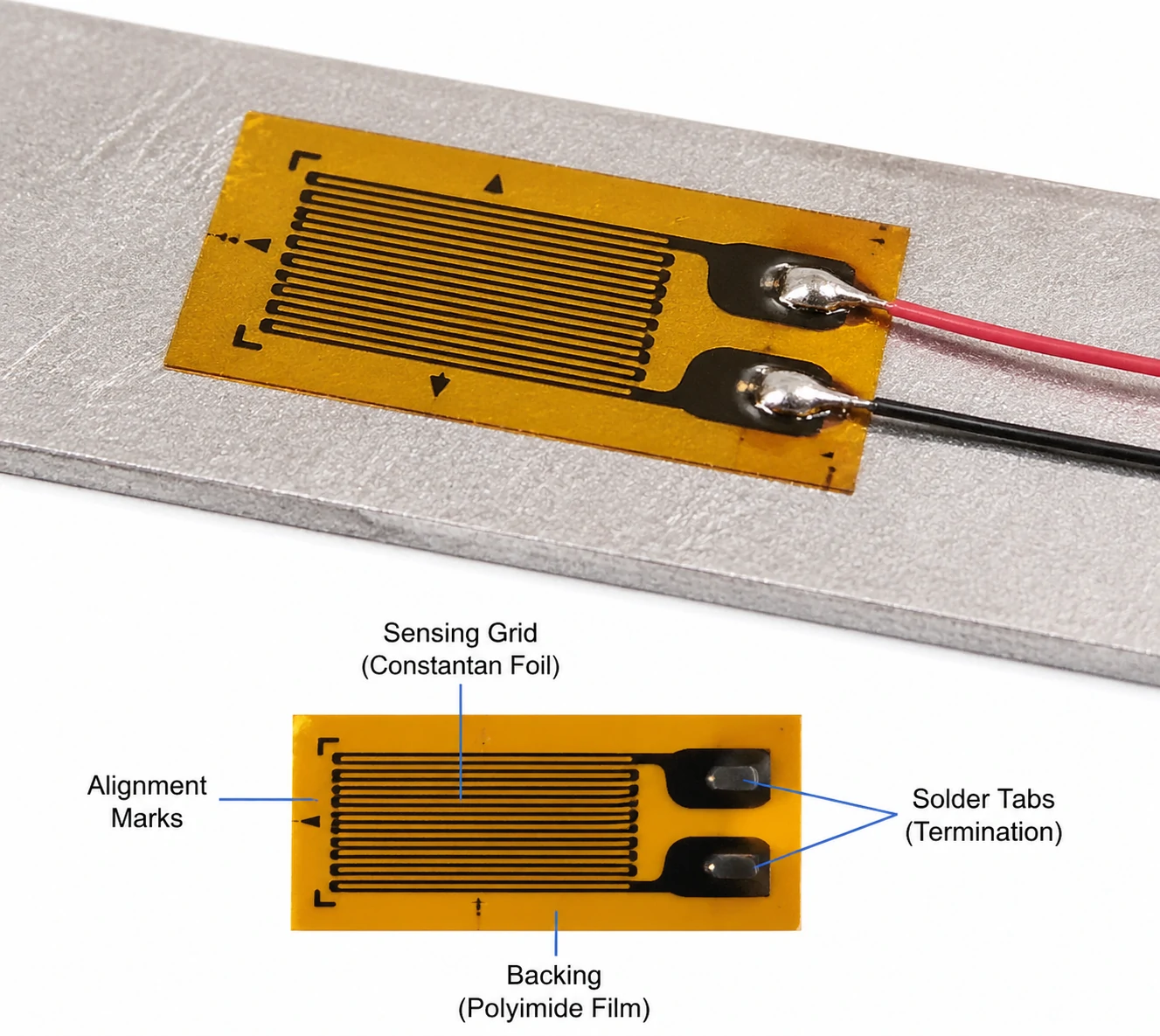

2.2 전기 스트레인 게이지(ESG)

전기 스트레인 게이지 또는 저항 스트레인 게이지는 전기 저항 변화에 따라 작동합니다. 물리적인 변형으로 인해 이러한 저항 변화가 발생하며, 휘트스톤 브리지 회로는 이를 측정 가능한 전압 출력으로 변환합니다. 이 아날로그 시스템은 사용 가능한 데이터를 생성하기 위해 세심한 신호 조정 및 증폭이 필요합니다. 핵심 통찰력은 ESG가 미세한 변화를 감지하는 데는 탁월하지만 환경 간섭에 훨씬 더 취약하다는 것입니다.

3. 성능 비교: 정확성, 안정성 및 감도

3.1 측정 정확도

전기 스트레인 게이지는 높은 단기 정확도를 제공합니다. 이와 대조적으로 진동 와이어 스트레인 게이지는 매우 신뢰할 수 있는 장기 정확도를 제공합니다.

3.2 장기 안정성

VWSG는 물리적 메커니즘이 본질적으로 드리프트에 저항하기 때문에 다년간의 모니터링 프로젝트에 탁월합니다. ESG는 장기적인 적용에 어려움을 겪는 경우가 많습니다. ESG는 시간이 지남에 따라 신호 드리프트 및 불리한 온도 영향을 받기 쉽습니다.

3.3 감도와 분해능

ESG는 탁월한 감도를 제공하므로 미세 변형 측정, 실험실 테스트 수행 및 동적 측정 변화 포착에 더 적합합니다. VWSG는 약간 낮은 해상도로 작동하므로 정적 및 느리게 변화하는 부하를 모니터링하는 데 이상적입니다.

4. 환경 적응성: 가혹한 조건에서 더 나은 성능을 발휘하는 것은 무엇입니까?

4.1 온도 저항

온도 변화는 모든 구조 상태 모니터링 센서에 영향을 미칩니다. VWSG에는 온도 보상 기능이 내장되어 있어 데이터 수집 프로세스가 간소화됩니다. ESG에는 온도 변동 중에 데이터 무결성을 유지하기 위해 외부 보상 메커니즘이 필요합니다.

4.2 습기, 부식 및 먼지

VWSG는 요소에 대해 완전히 밀봉되어 있어 임베디드 애플리케이션에 매우 적합합니다. ESG는 설치 품질에 매우 민감하며 습기와 먼지로부터 보호하려면 상당한 외부 보호 장치가 필요합니다.

4.3 전자기 간섭(EMI)

VWSG는 주파수 신호에 의존하기 때문에 전자기 간섭으로부터 완전히 면역됩니다. ESG는 아날로그 신호를 출력하기 때문에 여전히 EMI에 매우 취약합니다. 이러한 내성은 주요 인프라 프로젝트에서 VWSG 센서 활용에 대한 강력한 판매 각도를 제공합니다. 해안 지역, 지하 터널, 대형 댐에서 탁월한 성능을 발휘합니다.

5. 설치 및 유지 관리: 엔지니어를 위한 실제 고려 사항

5.1 설치 복잡성

ESG는 세심한 설치 과정을 요구합니다. 기술자는 정확한 판독값을 얻기 위해 정밀한 표면 준비를 수행하고 중요한 접착 결합을 보장해야 합니다. VWSG는 훨씬 더 강력한 설치 환경을 제공합니다. 작업자는 센서를 손상시키지 않고 직접 콘크리트 매립을 위해 VWSG를 쉽게 조정할 수 있습니다.

5.2 유지보수 요구사항

ESG는 현장에서 실패 위험이 더 높습니다. 운영자는 ESG가 올바르게 작동하도록 유지하기 위해 자주 교정을 수행해야 합니다. VWSG는 일단 설치되면 최소한의 유지 관리가 필요합니다. 이러한 내구성으로 인해 VWSG의 사용 수명이 매우 길어졌습니다.

6. 데이터 수집 및 모니터링 시스템 호환성

6.1 신호 전송

VWSG는 장거리 전송을 쉽게 처리하여 최대 수 킬로미터까지 정확한 신호를 보냅니다. ESG는 긴 케이블 연결로 인해 어려움을 겪고 있으며 신호 잡음으로 인해 심각한 제한을 받습니다.

6.2 SHM 시스템과의 통합

두 센서 유형 모두 최신 구조 상태 모니터링 네트워크와의 통합을 제공합니다. 이는 표준 데이터 로거와의 호환성을 보장합니다. IoT 모니터링 플랫폼 및 원격 모니터링 시스템에 원활하게 연결됩니다. 이러한 상호 운용성은 고객에게 완전한 모니터링 솔루션을 소개할 수 있는 좋은 기회를 제공합니다.

7. 일반적인 응용 분야: 각 센서의 성능이 가장 좋은 곳

7.1 진동선 스트레인 게이지 응용

• 댐 및 수력 발전소
• 교량 및 터널
• 깊은 기초
• 경사면 및 지질 공학 모니터링

7.2 전기 스트레인 게이지 응용

• 실험실 테스트
• 항공우주 및 자동차 R&D
• 단기 구조 테스트
• 고주파수 동적 측정

8. 비용 vs. 가치: 단기 예산 vs. 장기 ROI

진동 와이어와 저항 스트레인 게이지 옵션을 분석할 때 팀은 초기 구매 가격 이상을 살펴봐야 합니다. ESG는 초기 비용이 더 저렴합니다. 그러나 빈번한 유지 관리 및 교체로 인해 ESG의 수명주기 비용이 훨씬 높아집니다. VWSG에는 더 높은 초기 투자가 필요합니다. 시간이 지남에 따라 VWSG는 유지 관리 및 교체 비용이 낮아집니다. 중요한 조달 통찰력은 대규모 다년간 프로젝트에서 총 소유 비용(TCO)이 훨씬 더 중요하다는 것입니다.

9. 결정 가이드: 프로젝트에 적합한 스트레인 게이지를 선택하는 방법

9.1 주요 선택 기준

조달팀은 최종 센서를 선택하기 전에 몇 가지 핵심 요소를 평가해야 합니다. 총 프로젝트 기간과 현장의 특정 환경 조건을 고려해야 합니다. 또한 필요한 정확성을 결정하고, 엄격한 예산 제약을 설명하고, 전반적인 설치 타당성을 평가해야 합니다.

9.2 빠른 비교표

요인	진동 와이어	전기 같은
안정	훌륭한	평균
감광도	평균	훌륭한
내구성	훌륭한	낮은
비용(초기)	더 높은	낮추다

10. 결론: 기술을 프로젝트 요구 사항에 맞추기

구조 센서를 선택할 때 "모든 용도에 맞는" 솔루션은 없습니다. 요약하면, VWSG는 열악한 환경에서 장기간 모니터링을 위한 탁월한 선택입니다. ESG는 고정밀 단기 테스트 애플리케이션을 위한 최고의 도구로 남아 있습니다.

독자들이 당사 엔지니어링 팀에 기술 상담을 요청하도록 초대합니다. 우리는 귀하가 맞춤형 센서 솔루션을 얻을 수 있도록 돕고 특정 프로젝트 요구 사항에 대해 심도 있게 논의할 수 있습니다. 귀하의 다음 인프라 프로젝트를 위한 맞춤형 변형률 모니터링 솔루션을 원하시면 당사에 문의하십시오.

[지금 바로 연락주세요!]

자주 묻는 질문

1. 진동 와이어 스트레인 게이지와 전기 스트레인 게이지의 주요 차이점은 무엇입니까?

주요 차이점은 작동 원리에 있습니다. VWSG는 인장된 와이어의 주파수 이동을 사용하여 변형률을 측정하는 반면, ESG는 전기 저항의 변화를 통해 변형률을 측정합니다.

2. 장기 인프라 프로젝트에는 어떤 스트레인 게이지가 더 좋습니까?

진동 와이어 스트레인 게이지는 장기 프로젝트에 더 좋습니다. 이 제품은 신호 드리프트에 대한 고유한 저항성을 갖추고 있으며 수년에 걸쳐 가혹한 환경 조건을 쉽게 견딜 수 있습니다.

3. 전기 스트레인 게이지가 장거리 신호 전송에 어려움을 겪는 이유는 무엇입니까?

전기 스트레인 게이지는 아날로그 전압 신호를 출력합니다. 이 아날로그 신호는 케이블이 길면 성능이 저하되며 EMI(전자기 간섭) 및 신호 잡음이 쉽게 포착됩니다.

4. 전기 스트레인 게이지를 콘크리트에 직접 삽입할 수 있나요?

가능하더라도 광범위한 외부 보호 없이는 권장되지 않습니다. VWSG는 완전히 밀봉되어 있고 자연적으로 견고하여 직접 콘크리트 매립을 위한 업계 표준이 되었습니다.

5. 어떤 옵션이 더 나은 투자 수익(ROI)을 제공합니까?

단기 또는 실험실 프로젝트의 경우 ESG는 초기 비용이 낮아 더 나은 ROI를 제공합니다. 대규모 또는 다년간의 인프라 프로젝트의 경우 VWSG는 유지 관리 및 교체 필요성이 최소화되어 총 소유 비용이 낮기 때문에 훨씬 더 나은 ROI를 제공합니다.
