광 편향 모니터 JMGD-93XX

광학 편향 모니터 JMGD-93XX는 추가 센서나 신호 소스 없이 구조적 변위 또는 변형을 측정하도록 설계된 이미지 처리 기반 시스템입니다. 이미지를 촬영하여 구조물의 상태를 캡처한 다음 이러한 이미지 내에서 수동 대상을 식별하고 추적하여 변위 또는 변형을 계산합니다. 이 프로세스는 비용을 절감할 뿐만 아니라 모니터링 유연성도 향상시킵니다.

다운로드

무료 상담

일반 제품 정보

원산지:	중국 창사
브랜드 이름:	킹마흐
모델 번호:	JMGD-93XX
인증:	GB/T 13857.13-2025、GBT 12979-2024

제품 비즈니스 용어

최소 주문 수량:	1개 조각
가격:	협상 가능
포장 세부사항:	판지 또는 나무 케이스. 맞춤형 포장 솔루션도 제공됩니다.
배달 시간:	전액 결제 수령 후 30일 이내에 배송됩니다.
지불 조건:	미리 T/T.

특징

1. 고정밀 비접촉 영상 기반 모니터링
지능형 DIC 이미지 알고리즘 및 에지 컴퓨팅과 결합된 고해상도 산업용 카메라를 활용하는 이 시스템은 최대 0.05mm의 측정 정확도로 하위 픽셀 변위 해상도를 달성합니다. 접촉 없이 작동하여 실제 구조 변형에 대한 간섭을 제거합니다.

2. 패시브 타겟

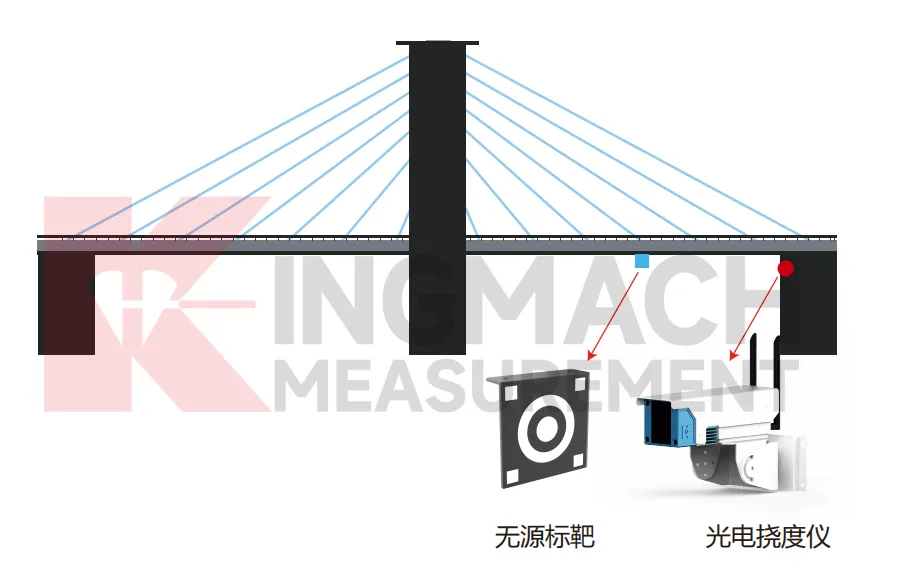

측정 지점이나 물체의 자연스러운 특징 지점에 부착된 단순한 반사 대상만 필요합니다. 전원 공급이나 배선이 필요하지 않아 복잡한 환경과 장거리 또는 고가 측정에 적합한 유연한 설치가 가능합니다.

3. 단일 장치로 다중 지점 모니터링
단일 장치는 여러 대상을 동시에 추적할 수 있으므로 여러 지점에서 동기식 변위 및 처짐 측정이 가능합니다. 이를 통해 모니터링 효율성이 크게 향상되고 데이터 일관성이 보장됩니다.

4. 동적 및 정적 측정 기능
이 시스템은 고속 이미지 획득 및 실시간 분석 기능 덕분에 장기 정적 변형부터 고주파수 동적 진동까지 전체 시나리오 모니터링을 지원합니다.

5. 강력한 환경 적응성
자동 조명 조정 및 보상 알고리즘을 갖추고 있어 주야간 전환, 비, 안개, 저조도 등 복잡한 조명 조건에 적응합니다. IP 등급 하우징은 장기간 실외 사용을 위한 내구성을 보장합니다.

6. 지능형 소프트웨어 및 데이터 통합
실시간 그래픽 디스플레이, 데이터 저장, 경고 구성 및 보고서 생성을 지원하는 전문 분석 플랫폼이 포함되어 있습니다. 기존 모니터링 시스템과 원활하게 통합되며 원격 제어 및 클라우드 기반 데이터 동기화를 지원합니다.

7. 쉬운 설치 및 낮은 유지 관리
복잡한 장착 고정 장치나 현장 교정이 필요하지 않아 설치 시간과 인건비가 크게 절감됩니다. 시스템은 안정적이고 신뢰할 수 있으며 현장 유지 관리의 필요성이 최소화됩니다.

애플리케이션

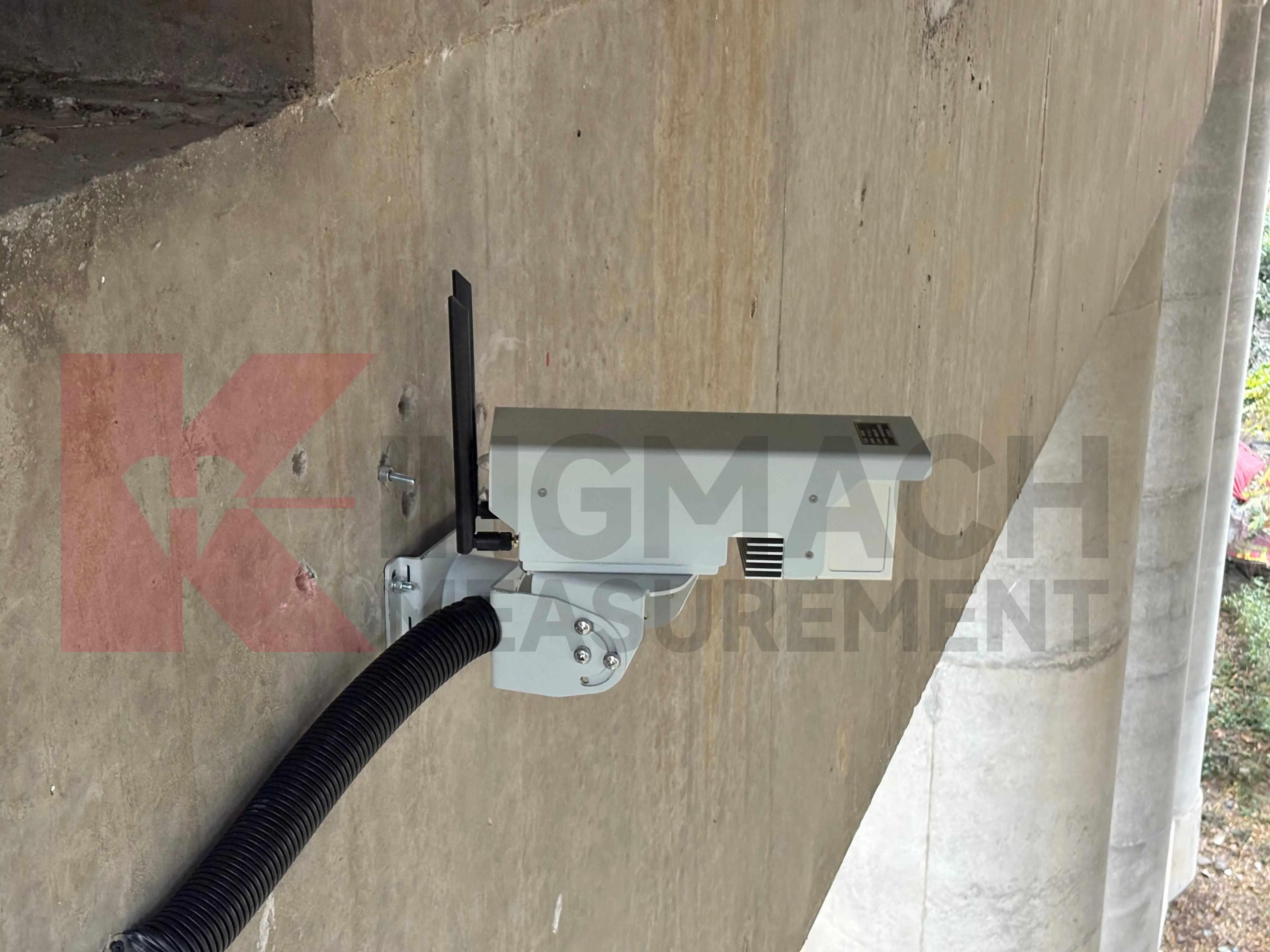

교량 구조물의 동적 및 정적 처짐 및 변위 모니터링, 대형 건물 및 장소의 변형 모니터링, 철도 터널의 수렴 모니터링, 높은 타워 및 풍력 터빈 블레이드의 흔들림 모니터링, 역사적인 건물 및 기념물의 침하 모니터링, 산업 장비의 진동 및 작동 자세 모니터링, 과학 연구 실험의 비접촉 변위 측정에 널리 사용됩니다.

명세서

매개변수	사양
모니터링 거리	1~300m
정확성	±0.5mm(50m 거리에서)
샘플링 주파수	최대 10개의 동적 타겟에 대해 20Hz; 정적 샘플링 >1초
전송방식	4G / 이더넷
전송 프로토콜	MQTT / TCP
전력 소비	<20W
작동 전압	12V
작동 온도	–20°C ~ 60°C
운영 체제	리눅스
처리방법	엣지 컴퓨팅
호환 가능한 대상	비협조 대상 / 협력 대상
관리 모드	웹 플랫폼을 통한 중앙 집중식 관리
치수	92cm × 90cm × 29cm
무게	2kg
